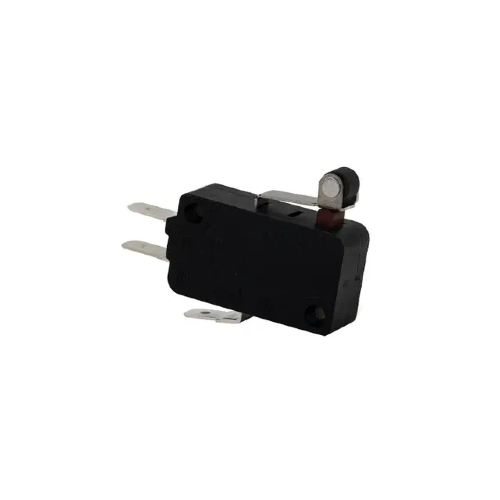

Mikroschalter , auch Schnappschalter genannt, sind kleine, aber leistungsstarke Komponenten in verschiedenen elektronischen und industriellen Anwendungen. Ihre Hauptfunktion besteht darin, in Geräten, bei denen Genauigkeit und Geschwindigkeit entscheidend sind, für präzises und zuverlässiges Schalten zu sorgen. Ganz gleich, ob Sie sie für Haushaltsgeräte, Automobilsysteme oder Industriemaschinen benötigen, die korrekte Verkabelung eines Mikroschalters gewährleistet seine Langlebigkeit und zuverlässige Leistung. In dieser ausführlichen Anleitung führen wir Sie durch alles, was Sie über die Verkabelung eines Mikroschalters wissen müssen, von den Grundlagen bis hin zu Schritt-für-Schritt-Anleitungen, Verkabelungskonfigurationen, Fehlerbehebung und Best Practices.
Bevor Sie sich mit der Verkabelung eines Mikroschalters befassen, ist es wichtig zu verstehen, was ein Mikroschalter ist und wie er funktioniert. Ein Mikroschalter ist ein elektromechanisches Gerät, das eine physikalische Kraft nutzt, um einen Stromkreis zu aktivieren. Das „Mikro“ im Namen bezieht sich auf die minimale mechanische Bewegung, die zum Auslösen des Schalters erforderlich ist.
Ein Mikroschalter ist eine Art Schalter, der mit minimaler physischer Kraft betätigt wird. Es wurde entwickelt, um einen Stromkreis mit einem schnellen Schnappvorgang ein- oder auszuschalten, was äußerst zuverlässig und effizient ist. Der interne Mechanismus verwendet typischerweise einen federbelasteten Aktuator, der den Schalter zwischen offener und geschlossener Position umschaltet.
Ein Mikroschalter besteht aus mehreren Teilen, die zusammenarbeiten, um ein zuverlässiges Schalten zu ermöglichen:
Aktuator : Das bewegliche Teil, das gedrückt, gezogen oder ausgelöst wird, um den Schalter auszulösen.
Kontakte : Die elektrischen Teile, die den Stromkreis öffnen oder schließen, wenn der Aktuator betätigt wird.
Gehäuse : Das äußere Gehäuse, das die internen Komponenten schützt.
Feder : Eine Feder im Inneren des Schalters, die dafür sorgt, dass der Betätiger nach dem Auslösen in seine ursprüngliche Position zurückkehrt.
Es gibt verschiedene Arten von Mikroschaltern, die für bestimmte Anwendungen konzipiert sind. Nachfolgend finden Sie eine Zusammenfassung gängiger Typen:
Typ | Beschreibung | Am besten geeignet für |
Grundlegender Mikroschalter | Standard-Mikroschalter mit Hebelbetätigung. Es bietet zuverlässige Schnappschaltung für allgemeine Zwecke. | Allgemeine Anwendungen wie Haushaltsgeräte. |
Rollenmikroschalter | Verfügt über eine Rolle am Aktuator für einen reibungsloseren Betrieb und reduziert den Verschleiß. | Anwendungen mit sich wiederholenden Bewegungen wie Förderbändern. |
Subminiatur-Mikroschalter | Eine kompakte Version des Standard-Mikroschalters. Perfekt für Anwendungen mit begrenztem Platzangebot. | Unterhaltungselektronik und Kleingeräte. |
Versiegelter Mikroschalter | Entwickelt, um Wasser, Staub und anderen Umwelteinflüssen standzuhalten. | Raue Umgebungen wie Maschinen im Freien oder Industriestandorte. |
Hochstrom-Mikroschalter | Kann im Vergleich zu Standard-Mikroschaltern höhere Ströme verarbeiten. | Hochleistungsanwendungen wie Automobile und schwere Maschinen. |
Bevor Sie einen Mikroschalter verkabeln, benötigen Sie einige wichtige Werkzeuge und Kenntnisse über die Anschlüsse des Schalters. Lassen Sie uns die für die Verkabelung erforderlichen Komponenten und Werkzeuge durchgehen.
Um einen Mikroschalter zu verkabeln, benötigen Sie folgende Werkzeuge:
Abisolierzangen : Zum Abisolieren der Kabelenden.
Schraubendreher : Zum Festziehen der Schrauben an den Schalteranschlüssen.
Lötkolben : Bei Bedarf zur Herstellung einer dauerhaften Verbindung zu den Anschlüssen.
Multimeter : Zur Prüfung des Durchgangs und zur Überprüfung der korrekten Verkabelung.
Passende Drähte : Der richtige Drahtquerschnitt für Ihre Anwendung.
Ein Mikroschalter hat normalerweise drei Anschlüsse: Gemeinsamer Anschluss (C), Normalerweise offen (NO) und Normalerweise geschlossen (NC). Das Verständnis dieser Anschlüsse ist für die ordnungsgemäße Verkabelung von entscheidender Bedeutung:
Common (C) : Dieser Anschluss ist der zentrale Verbindungspunkt, an dem der Strom in den Schalter ein- oder austritt.
Normalerweise offen (NO) : Der NO-Anschluss ist standardmäßig offen und stellt nur dann Kontakt her, wenn der Schalter betätigt wird.
Normalerweise geschlossen (NC) : Der NC-Anschluss ist standardmäßig geschlossen und öffnet sich, wenn der Schalter ausgelöst wird.
Jedes Terminal spielt eine entscheidende Rolle bei der Bestimmung des Verhaltens des Schalters, wenn er aktiviert wird.
Durch die korrekte Verkabelung eines Mikroschalters wird sichergestellt, dass er wie erwartet funktioniert und langfristig zuverlässig funktioniert. Nachfolgend finden Sie eine Schritt-für-Schritt-Anleitung, die Ihnen bei der Verkabelung eines Mikroschalters hilft.
Isolieren Sie zunächst die Enden der Drähte ab , die Sie an die Anschlüsse des Mikroschalters anschließen möchten. Entfernen Sie die Isolierung vorsichtig mit einer Abisolierzange und legen Sie etwa 1/4 Zoll des Kabels frei. Stellen Sie sicher, dass die Drähte den richtigen Querschnitt für die Nennleistung des Schalters haben, um eine Überlastung des Schalters zu vermeiden.
Bestimmen Sie anhand der für Ihre Anwendung erforderlichen Konfiguration, welches Terminal Sie verwenden werden:
Für eine Schließerkonfiguration (NO) schließen Sie das Stromkabel an die gemeinsame Klemme (C) und das Lastkabel an die NO-Klemme an.
Für eine Öffnerkonfiguration (NC) schließen Sie das Stromkabel an den gemeinsamen Anschluss (C) und das Lastkabel an den NC- Anschluss an.
Verbinden Sie die vorbereiteten Drähte mit einem Schraubendreher oder einem Lötkolben (falls erforderlich) mit den entsprechenden Anschlüssen . Ziehen Sie die Schrauben fest, um die Drähte zu befestigen. Stellen Sie sicher, dass es keine Wackelkontakte gibt, da dies zu einem unzuverlässigen Betrieb des Schalters führen kann.
Sobald der Mikroschalter verkabelt ist, ist es wichtig, ihn vor der Verwendung zu testen. Prüfen Sie mit einem Multimeter den Durchgang zwischen der gemeinsamen Klemme (C) und der NO- oder NC-Klemme, je nach Konfiguration:
NEIN : Es sollte kein Durchgang bestehen, bis der Schalter ausgelöst wird.
NC : Kontinuität sollte vorhanden sein, bis der Schalter ausgelöst wird.
Testen Sie die Verkabelung, indem Sie den Schalter manuell aktivieren und sicherstellen, dass er sich wie erwartet verhält.
Mikroschalter sind vielseitig einsetzbar und können je nach Anwendung in unterschiedlichen Konfigurationen verdrahtet werden. Sehen wir uns einige gängige Verkabelungskonfigurationen für verschiedene Verwendungszwecke an.
In einer Schließerkonfiguration (NO) ist der Schalter standardmäßig geöffnet und schließt den Stromkreis nur, wenn er ausgelöst wird. Dies ist die am häufigsten verwendete Konfiguration zur Steuerung von Geräten, die nur aktiviert werden sollen, wenn eine bestimmte Bedingung erfüllt ist.
Sicherheitsverriegelungen : Werden in Maschinen verwendet, um sicherzustellen, dass Schutzvorrichtungen angebracht sind, bevor die Maschine in Betrieb genommen werden kann.
Endschalter : In Förderbändern, um die Position beweglicher Teile zu erkennen.
In einer Öffnerkonfiguration (NC) ist der Schalter standardmäßig geschlossen, sodass Strom durch den Stromkreis fließen kann, bis der Schalter ausgelöst wird, wodurch der Stromkreis geöffnet wird. Dieses Setup wird verwendet, wenn ein Gerät mit Strom versorgt werden muss, es sei denn, es liegt ein Notfall oder eine Sicherheitsbedingung vor, die den Fluss unterbricht.
Not-Aus-Tasten : In industriellen Umgebungen, in denen durch Drücken der Taste die Stromversorgung eines Systems sofort unterbrochen werden soll.
Alarmsysteme : Um zu erkennen, wenn eine Tür oder ein Fenster geöffnet wird.
Manchmal können trotz der korrekten Verdrahtungsprozedur immer noch Probleme auftreten. Im Folgenden finden Sie einige häufig auftretende Probleme und deren Behebung.
Wenn die Drähte nicht richtig an die Anschlüsse des Mikroschalters angeschlossen sind, prüfen Sie Folgendes:
Lose Schrauben : Stellen Sie sicher, dass die Schrauben an den Drahtenden fest angezogen sind.
Drahtisolierung : Stellen Sie sicher, dass auf dem Teil des Drahtes, der mit der Klemme in Kontakt kommen soll, keine Isolierung verbleibt.
Falscher Drahtquerschnitt : Stellen Sie sicher, dass der Drahtquerschnitt für den Nennstrom des Schalters geeignet ist.
Wenn der Mikroschalter nicht wie erwartet aktiviert oder deaktiviert wird, überprüfen Sie Folgendes:
Falsche Klemmenverbindung : Stellen Sie sicher, dass die richtigen Klemmen für NO- oder NC-Konfigurationen verwendet werden.
Fehlerhafter Schalter : Wenn der Schalter nach dem Test immer noch nicht funktioniert, ist er möglicherweise beschädigt oder defekt.
Verwenden Sie ein Multimeter, um den Durchgang zu prüfen und die korrekte Verkabelung zu überprüfen. Dies hilft Ihnen, etwaige Probleme zu erkennen, bevor Sie den Schalter in einem stromführenden Stromkreis verwenden.
Um sicherzustellen, dass Ihre Mikroschalter langfristig zuverlässig funktionieren, befolgen Sie bei der Verkabelung die folgenden Best Practices:
Trennen Sie immer die Stromversorgung, bevor Sie einen Mikroschalter verkabeln, um Stromschläge oder Schäden zu vermeiden.
Verwenden Sie isolierte Werkzeuge, um das Risiko versehentlicher Kurzschlüsse zu verringern.
Stellen Sie sicher, dass jeder Draht sicher an den Anschlüssen befestigt ist, um schlechten Kontakt und unzuverlässige Leistung zu vermeiden.
Erwägen Sie für dauerhafte Verbindungen, die Drähte zu verlöten, statt Schrauben zu verwenden.
Verwenden Sie den richtigen Drahtquerschnitt und stellen Sie sicher, dass der Nennstrom des Mikroschalters den Anforderungen der Anwendung entspricht, um Überhitzung oder Ausfälle zu vermeiden.
Die korrekte Verkabelung eines Mikroschalters ist für die Gewährleistung zuverlässiger Leistung und Langlebigkeit von entscheidender Bedeutung. Wenn Sie die in dieser Anleitung beschriebenen Schritte befolgen, können Sie einen Mikroschalter sicher für Ihre spezifische Anwendung verdrahten, sei es für die Industrieautomation, Haushaltsgeräte oder Automobilsysteme. Es ist wichtig, Ihre Verkabelung vor der Installation zu testen und bewährte Verfahren für sichere Verbindungen einzuhalten, um potenzielle Probleme zu vermeiden. Eine ordnungsgemäße Verkabelung stellt sicher, dass Ihr Mikroschalter im Laufe der Zeit präzise und effizient arbeitet und kostspielige Ausfallzeiten und Reparaturen verhindert.
Bei Clion Electric Co., Ltd. sind wir auf die Bereitstellung hochwertiger Mikroschalter spezialisiert, die den Anforderungen verschiedener Branchen gerecht werden. Unsere Produkte sind darauf ausgelegt, eine dauerhafte, zuverlässige Leistung in einem breiten Anwendungsspektrum zu gewährleisten. Wenn Sie fachkundige Beratung oder die perfekte Mikroschalterlösung für Ihr Projekt suchen, laden wir Sie ein, sich an uns zu wenden. Unser Team hilft Ihnen bei der Auswahl der richtigen Komponenten und stellt den Erfolg Ihrer Verkabelungsprojekte sicher. Lassen Sie sich von uns dabei unterstützen, die beste Wahl für Ihre Schaltanforderungen zu treffen.
NO-Terminals sind standardmäßig geöffnet und schließen nur, wenn sie ausgelöst werden. NC-Klemmen sind standardmäßig geschlossen und bei Auslösung geöffnet.
Mikroschalter sind in der Regel für die Steuerung niedriger Spannungen ausgelegt, bestimmte Modelle können jedoch auch höhere Ströme verarbeiten. Stellen Sie sicher, dass der Schalter für die Spannung und den Strom in Ihrem System ausgelegt ist.
Nicht unbedingt. Die meisten Mikroschalter verfügen über Schraubklemmen, die nicht gelötet werden müssen. Bei einigen Anwendungen ist jedoch möglicherweise ein Löten für eine dauerhaftere Verbindung erforderlich.
Überprüfen Sie mit einem Multimeter den Durchgang in den gewünschten Positionen (NO oder NC), um sicherzustellen, dass der Schalter bei Betätigung ordnungsgemäß funktioniert.
Eine falsche Verkabelung kann zu fehlerhaften Schaltern, Auslösungen oder sogar zu Schäden am Gerät oder Schaltkreis führen. Überprüfen Sie vor dem Einschalten stets die Anschlüsse und Konfigurationen.
