Wie sich Kontaktnennleistung und Lasttyp auf die Auswahl von PCB-Relais auswirken

Die Auswahl der Komponenten birgt oft unsichtbare Risiken. Sie können ein Relais mithilfe der Datenblattnummern in der obersten Zeile angeben. Diese gängige Praxis führt häufig zu vorzeitigen Feldausfällen. Es kann auch zu einer unnötigen Aufblähung der Stücklistenkosten führen. Ingenieurteams stehen in der Entscheidungsphase vor kritischen Entscheidungen. Der Übergang von einem funktionsfähigen Prototyp zur Massenproduktion verändert alles. Sie müssen den Fokus von theoretischen Spezifikationen auf das Verhalten von Schaltkreisen in der realen Welt verlagern. Reale Anwendungen entsprechen selten den idealen Laborbedingungen.

Um langfristige Zuverlässigkeit und Compliance zu gewährleisten, müssen Technik- und Beschaffungsteams tiefer graben. Sie müssen bewerten, wie sich bestimmte Lastmerkmale in der Praxis auswirken. Dieses einzigartige elektrische Verhalten verändert die effektive Schaltkapazität einer Komponente drastisch. Das Verständnis dieser dynamischen Kräfte verhindert katastrophale Ausfälle. Darüber hinaus wird Ihr Design sowohl hinsichtlich der Leistung als auch der Machbarkeit der Herstellung optimiert. Lesen Sie weiter, um die Prinzipien der robusten Komponentenauswahl zu beherrschen.

Wichtige Erkenntnisse

• Ein in einem Datenblatt angegebener maximaler Strom spiegelt normalerweise ideale ohmsche Lasten wider; Reale induktive oder kapazitive Lasten erfordern eine aggressive Leistungsreduzierung.
• Einschaltströme und Gegen-EMF sind die Hauptursachen für Kontaktschweißen und Lichtbogenbildung und erfordern daher spezielle Kontaktmaterialien.
• Umweltbedingungen und Herstellungsprozesse bestimmen die Gehäusetypen, sodass Merkmale wie Waschbarkeit für die Langlebigkeit der Komponenten von entscheidender Bedeutung sind.
• Um in die engere Wahl zu kommen, müssen der physische Platzbedarf, lastspezifische Ausdauerdaten und die thermische Leistung im stationären Zustand in Einklang gebracht werden.

Die Illusion der maximalen Spezifikation: Warum die Kontaktbewertung von Leiterplattenrelais an Bedingungen geknüpft ist

Beim Lesen von Spezifikationsblättern tappen Ingenieure häufig in die übliche Falle. Die höchsten Stromstärkewerte repräsentieren ideale Laborbedingungen. Komponentenhersteller testen diese Grenzen fast ausschließlich mit rein ohmschen Lasten. Eine rein ohmsche Last besitzt einen Leistungsfaktor von 1,0. Dadurch bleiben die Strom- und Spannungsverläufe perfekt synchronisiert. Reale Anwendungen laufen unter diesen perfekten Bedingungen fast nie. Eine Headline-Angabe fungiert daher nur als theoretisches Maximum.

Viele Designteams versuchen, diese Realitätslücke durch Überspezifikation zu umgehen. Sie könnten die erforderliche Bewertung willkürlich verdoppeln, um eine vermeintliche „Sicherheitsmarge“ zu schaffen. Dieser Ansatz bringt erhebliche Nachteile mit sich. Dadurch wird der physische Platzbedarf der Platine unnötig vergrößert. Dadurch steigt auch der Stromverbrauch der Spule, wodurch überschüssige Wärme entsteht. Letztendlich erhöht diese willkürliche Marge die Stückkosten. Die Skalierung dieser Aufblähung auf Tausende von Produktionseinheiten verschwendet erhebliches Budget.

Umgekehrt führt eine Unterspezifizierung zu katastrophalen Feldergebnissen. Das Ignorieren bestimmter Lasttypen führt zu katastrophalen Ausfallarten. Wenn Kontakte den unsichtbaren Belastungen eines Stromkreises nicht standhalten können, verschlechtern sie sich schnell. Durch starke Lichtbögen schmelzen die Metalloberflächen. Beim Kontaktschweißen wird der Stromkreis dauerhaft geschlossen. Alternativ führt eine wiederholte Mikrolichtbogenbildung zu einer starken Kohlenstoffablagerung. Dieser Kohlenstoff erzeugt einen hohen Übergangswiderstand, der das Relais überhitzt und die umgebende Platine zerstört.

Bewerten Sie Ihre tatsächlichen Lasteigenschaften

Unterschiedliche Stromkreislasten verhalten sich grundsätzlich unterschiedlich. Sie müssen die Komponente an die elektrische Physik der Anwendung anpassen. Die Aufschlüsselung Ihres Lasttyps bietet den klarsten Weg zur zuverlässigen Komponentenauswahl.

Widerstandslasten (die Grundlinie)

Widerstandslasten dienen als Grundlage für das elektrische Schalten. Gängige Beispiele sind Standard-Raumheizgeräte und herkömmliche Beleuchtungselemente ohne LED. Bei diesen Anwendungen bleiben Strom und Spannung während des gesamten Betriebszyklus perfekt in Phase.

Da die Last keine komplexen Einschaltstöße oder Ausschaltrückschläge aufweist, bleibt die Bewertung einfach. die im Datenblatt angegebene Basis Im Allgemeinen kann Sie benötigen lediglich standardmäßige, minimale Sicherheitsmargen. Wenn eine Heizung 8 Ampere verbraucht, funktioniert ein für 10 Ampere ausgelegter Kontakt während seiner mechanischen Lebensdauer zuverlässig. -Leiterplatten-Relaiskontaktbelastbarkeit angewendet werden.

Induktive Lasten (Lichtbogenrisiko)

Induktive Lasten führen zu erheblichen elektrischen Turbulenzen. Beispiele hierfür sind Elektromotoren, Magnetspulen, Leistungstransformatoren und Kühlkompressoren. In diesen Stromkreisen hinkt der Strom naturgemäß der Spannung hinterher.

Sie müssen sich hauptsächlich auf die Störungsphase konzentrieren. Wenn das Relais versucht, den Stromkreis zu öffnen, setzt das zusammenbrechende Magnetfeld gespeicherte Energie frei. Dies erzeugt eine enorme elektromotorische Gegenkraft (EMF). Diese EMF verursacht schwere elektrische Lichtbögen an den sich öffnenden Kontakten. Der Plasmalichtbogen verdampft buchstäblich mikroskopisch kleine Metallschichten. Um dies zu überstehen, müssen Sie die Basisspezifikation um 30 % bis 50 % herabsetzen, abhängig stark vom gemessenen Leistungsfaktor.

Kapazitive und Lampenlasten (das Schweißrisiko)

Kapazitive Lasten belasten das Bauteil genau im entgegengesetzten Moment des Zyklus. Beispiele hierfür sind Schaltnetzteile, LED-Beleuchtungstreiber und Motorstartkondensatoren. Beim ersten Einschalten verhalten sich diese Geräte wie leere Stromspeicher.

Dies führt beim Einschalten zu massiven Einschaltströmen. Ein LED-Treiber zieht möglicherweise einen Dauerstrom von nur 2 Ampere. Der anfängliche Einschaltstrom kann jedoch für einige Millisekunden 40 Ampere erreichen. Dieser extreme Strom schmilzt die Kontaktflächen beim Schließen und erzeugt eine dauerhafte Schweißnaht. Bei kapazitiven Schaltkreisen müssen Sie sich stark auf die maximale Einschalt-/Einschaltstromleistung des Relais konzentrieren. Die kontinuierliche thermische Stromgrenze spielt eine weitaus geringere Rolle.

Tabelle 1: Lasttypeigenschaften und Designauswirkungen

Kontaktmaterialauswahl: Chemie und Anwendung in Einklang bringen

Die elektrische Physik schreibt vor, dass kein einzelnes Kontaktmetall für jede Anwendung geeignet ist. Hersteller nutzen fortschrittliche Metallurgie, um bestimmten Fehlerarten entgegenzuwirken. Sie müssen die Kontaktchemie an Ihr Lastprofil anpassen.

Silber-Nickel (AgNi)

• Anwendungseignung: Am besten für stabile, ohmsche Lasten und Ströme im mittleren Bereich.
• Vorteile: Bietet einen unglaublich niedrigen und langfristig stabilen Kontaktwiderstand. Es funktioniert außergewöhnlich gut in Standardsteuerkreisen.
• Schwachstellen: Unter Bedingungen mit hohem Einschaltstrom ist es sehr anfällig für Schweißungen. Verwenden Sie AgNi niemals für große kapazitive Lasten oder schwere Motorstarts.

Silberzinnoxid (AgSnO2)

• Anwendungstauglichkeit: Der vorherrschende Industriestandard für den Umgang mit starken Einschaltströmen und induktiven Lasten.
• Vorteile: Die dispergierten Zinnoxidpartikel unterbrechen die Ansammlung von geschmolzenem Silber. Dadurch entsteht ein hoher Widerstand gegen Materialübertragung und Kontaktverschweißung.
• Schwachstellen: Es weist naturgemäß einen etwas höheren stationären Kontaktwiderstand auf. Um die Oberflächenschicht zu durchdringen, ist eine etwas höhere Benetzungsspannung erforderlich.

Überlegungen zur Mindestlast

Ingenieure gehen oft fälschlicherweise davon aus, dass eine hohe Nennleistung eine Leistung mit geringem Stromverbrauch garantiert. Standard-Leistungsrelais versagen kläglich beim Schalten von Signalen mit sehr niedrigem Pegel, die oft als Trockenschaltungen bezeichnet werden. Leistungskontakte sind auf einen minimalen Lichtbogen angewiesen, um die natürliche Oberflächenoxidation abzubrennen. Ohne diese Mindestspannung und Stromstärke wirkt die Oxidationsschicht als Isolator. Der Stromkreis zeigt trotz physischer Schließung einen unendlichen Widerstand. Für Mikrolasten müssen Sie stattdessen vergoldete Signalkontakte angeben.

Umweltgegebenheiten und Gehäusetypen

Elektrische Spezifikationen machen nur die Hälfte des Auswahlprozesses aus. Die physische Umgebung hat großen Einfluss auf das Überleben der Komponenten. Fertigungsabläufe und Betriebsklima bestimmen Ihre Gehäuseauswahl.

Berücksichtigen Sie Ihre Fertigungsbeschränkungen. Bei der modernen Leiterplattenbestückung kommt es häufig zu automatisiertem Wellenlöten und anschließendem aggressiven chemischen Waschen. Wenn Ihre Platine diesen Prozess durchläuft, ist ein vollständig abgedichtetes PCB-Relais eine zwingende Voraussetzung. Bei unversiegelten Varianten können flüssige Flussmittel und Reinigungsmittel eindringen. Sobald die internen Kontakte mit Flussmittel bedeckt sind, fällt das Relais beim Auslösen sofort aus.

Allerdings bringt die Abdichtung Probleme mit der Wärmeableitung mit sich. Ein versiegeltes Gehäuse schränkt den internen Luftstrom vollständig ein. Beim Schalten großer Ströme erzeugen die Innenkontakte erhebliche Wärme. Wenn Sie das Gerät in einem Gehäuse mit hoher Umgebungstemperatur dauerhaft mit maximaler Leistung betreiben, kommt es zu einer Überhitzung. Sie müssen sorgfältige thermische Untersuchungen durchführen, um sicherzustellen, dass sich das Kunststoffgehäuse nicht verzieht oder schmilzt.

Um diese Faktoren auszugleichen, verwenden Ingenieure Entlüftungsprotokolle. Viele waschbeständige Komponenten verfügen über eine kleine Kunststoffnase auf der Gehäuseoberseite. Nachdem die Phasen des Wellenlötens und des chemischen Waschens abgeschlossen sind, brechen die Techniker diese Spitze ab. Durch diese einfache Aktion wird das Gehäuse zur Umgebungsluft hin geöffnet. Es ermöglicht die Ausgasung von Ozon und Kohlenstoff, die bei alltäglichen Lichtbögen entstehen. Das Ablassen dieser korrosiven Gase verlängert die mechanische und elektrische Lebensdauer der Komponente erheblich.

Auswahl von Logik und Komponenten-Benchmarking

Der Übergang von der Theorie zu einer endgültigen Stückliste erfordert einen strukturierten Ansatz. Vermutungen machen Ihr Design anfällig für unvorhersehbare Ausfälle im Feld. Folgen Sie einer systematischen Benchmarking-Logik, um die perfekte Komponente zu isolieren.

1. Berechnen Sie das Worst-Case-Szenario: Entwerfen Sie nicht für Nennbedingungen. Identifizieren Sie den absoluten Spitzeneinschaltstrom während eines Kaltstarts. Messen Sie die maximale induktive Rückschlagspannung während einer Notabschaltung. Ihre ausgewählte Komponente muss diese extremen Transienten überstehen.

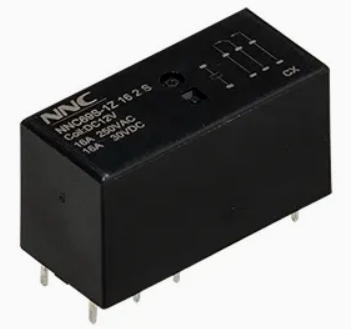

2. Querverweis mit spezialisierten Footprints: Vergleichen Sie branchenübliche Formfaktoren mit Ihrem physischen Platz auf der Platine. Sie müssen beispielsweise beurteilen, ob ein NNC69S- Relaisprofil Ihren räumlichen Einschränkungen entspricht. Stellen Sie gleichzeitig sicher, dass die Grundfläche die notwendigen Luft- und Kriechstrecken bietet, die für die Hochspannungs-Schaltisolation erforderlich sind.
3. Überprüfen Sie die Bewertungen mehrerer Agenturen: Erfahren Sie, wie Sie Standard-Zulassungszeichen wie UL, VDE und TÜV lesen. Eine einzelne physische Komponente kann je nach regionalem Prüfstandard sehr unterschiedliche Bewertungen haben. Europäische Normen bewerten einen Kontakt möglicherweise für 10 Ampere bei 50.000 Zyklen, während nordamerikanische Normen den gleichen Teil für 8 Ampere bei 100.000 Zyklen bewerten. Passen Sie die spezifische Agenturbewertung an die Compliance-Anforderungen Ihres Zielmarkts an.
4. Führen Sie Zuverlässigkeitstests durch: Verlassen Sie sich bei der endgültigen Validierung nie ausschließlich auf Datenblattdiagramme. Betonen Sie die Notwendigkeit von In-Circuit-Validierungstests. Erfassen Sie anhand Ihrer tatsächlichen Last präzise Oszillogramme des Schaltereignisses. Diese realen elektrischen Wellenformen werden bestätigen, ob Ihre Leistungsminderungsberechnungen korrekt waren.

Abschluss

Die Bewertung einer Schaltkomponente geht weit über das Lesen einer einzelnen Datenblattnummer hinaus. Es bleibt eine Übung darin, komplexe Belastungsrealitäten an strenge metallurgische Grenzen anzupassen. Die Einschalt-, Dauer- und Unterbrechungsphasen üben jeweils unterschiedliche zerstörerische Kräfte auf Ihre Kontakte aus.

Bevor Sie Ihre Stückliste fertigstellen, sollten Ihre Ingenieurteams sofort Maßnahmen ergreifen. Rufen Sie zunächst schaltkreisinterne Oszillogramme Ihrer spezifischen Lastübergänge ab, um versteckte transiente Spitzen aufzudecken. Überprüfen Sie als Nächstes Ihre genauen Umgebungs- und Herstellungsanforderungen, um den richtigen Gehäusetyp auszuwählen. Wenden Sie sich abschließend direkt an die Komponentenhersteller, um Lebenszykluskurvendaten speziell für Ihren gemessenen Leistungsfaktor anzufordern. Wenn Sie diese proaktiven Schritte unternehmen, stellen Sie sicher, dass Ihr Produkt im Einsatz eine einwandfreie Langlebigkeit bietet.

FAQ

F: Warum haben einige PCB-Relais unterschiedliche Kontaktwerte für Wechsel- und Gleichspannung?

A: Die Wechselspannung überschreitet während ihres Zyklus natürlich den Null-Volt-Wert. Dieser Nulldurchgang löscht auf natürliche Weise Lichtbögen. Die Gleichspannung bleibt jedoch konstant. Dies bedeutet, dass Gleichstromlichtbögen viel länger halten und deutlich heißer brennen. Daher sind für die DC-Schaltung drastisch niedrigere Nennströme erforderlich, um eine sofortige Zerstörung der Kontakte zu verhindern.

F: Was bedeuten „TV-8“ oder ähnliche Nennwerte in einem Relaisdatenblatt?

A: TV-Bewertungen (wie TV-5 oder TV-8) sind spezifische UL-Teststandards. Sie weisen darauf hin, dass die Komponente strengen Tests unterzogen wurde, um massiven kapazitiven Einschaltströmen standzuhalten. Diese Überspannungen sind charakteristisch für das Einschalten von Wolframlampen oder starken Netzteilen. Eine TV-Bewertung beweist, dass das Bauteil über ausgezeichnete Anti-Schweißeigenschaften verfügt.

F: Kann ich ein Hochleistungsrelais verwenden, um ein sehr kleines Mikroverstärkersignal zu schalten?

A: Im Allgemeinen nein. Hochleistungskontakte sind auf eine Mindestspannung und einen Mindeststrom (sogenannter Benetzungsstrom) angewiesen, um mikroskopisch kleine Oxidationsschichten abzubrennen. Das Schalten von Mikrolasten mit Leistungskontakten kann diese Oxidation nicht aufheben. Dies führt zu unendlichem Widerstand und Signalausfall. Stattdessen müssen Sie vergoldete Signalrelais verwenden.
