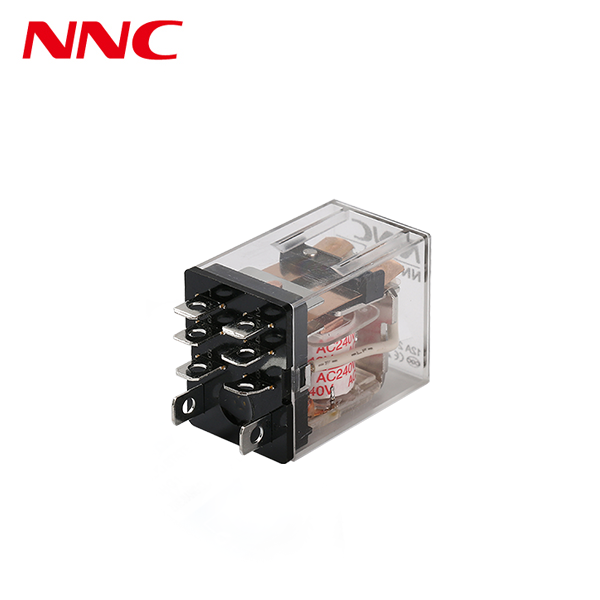

Welche Wartung sorgt dafür, dass das PCB-Leistungsrelais zuverlässig läuft?

Ungeplante Ausfallzeiten richten verheerende Schäden an Industriesystemen an. Der Ausfall eines einzelnen Relais löst oft eine kostspielige Fehlerbehebung im System aus. Es zwingt Sie zu einem plötzlichen, reaktiven Geräteaustausch. Wir müssen die harte technische Realität von vornherein anerkennen. Da es sich um elektromechanische Geräte handelt, haben Relais von Natur aus eine begrenzte Lebensdauer. Bewegliche Teile verschlechtern sich mit der Zeit. Elektrische Kontakte erodieren bei starker Belastung.

Wahre Zuverlässigkeit entsteht nicht nur durch die Wartung nach der Bereitstellung. Es erfordert einen umfassenden Ansatz. Sie benötigen ein proaktives Lebenszyklusmanagement. Sie müssen strenge Fehlerbehebungsprotokolle durchsetzen. Es erfordert auch die Auswahl der richtigen Spezifikationen in der ersten Beschaffungsphase. In diesem Artikel wird untersucht, wie die Betriebslebensdauer maximiert werden kann. Sie lernen, Kernausfallmechanismen genau zu identifizieren. Wir übernehmen die Pflege auf Montageebene und systematische Diagnosetests. Schließlich erfahren Sie, warum die Auswahl des Anbieters die langfristige Stabilität der Schaltung bestimmt.

Wichtige Erkenntnisse

• Vorhersehbarkeit des Lebenszyklus: Durch die routinemäßige Überwachung des Kontaktwiderstands und der Spannungsabfälle können Ausfälle vorhergesagt werden, bevor sie den Systembetrieb beeinträchtigen.

• Umweltkontrolle: Eine ordnungsgemäße Reinigung nach dem Löten und ein ordnungsgemäßes Wärmemanagement reduzieren den vorzeitigen Verschleiß bei Anwendungen im Dauerbetrieb erheblich.

• Spezifikationsausrichtung: Überspezifizierungen oder falsche Ausrichtungen von Lasttypen sind eine der Hauptursachen für Relaisbeanspruchung. Die genaue Abstimmung der Betriebslasten ist die ultimative Präventionsmaßnahme.

• Lieferantenunterstützung: Die Partnerschaft mit einem transparenten Lieferanten gewährleistet den Zugriff auf genaue Degradationsmodelle und zuverlässige Ersatzbestände.

1. Identifizieren von Kernfehlermechanismen in einem Leistungsrelais

Jede Wartungsstrategie beginnt mit dem Verständnis, wie Komponenten ausfallen. Hochstromschaltungen führen zu aggressiven physikalischen Reaktionen im Inneren des Gehäuses. Induktive Lasten stellen eine besondere Belastung für die interne Mechanik dar. Wenn Kontakte geöffnet werden, um den Strom zu unterbrechen, ionisiert die Luft zwischen ihnen. Dabei entstehen gewaltige Lichtbögen. Diese Lichtbögen verdampfen das Kontaktmaterial aus der Silberlegierung.

Auf diesen metallischen Oberflächen bilden sich dann Kohlenstoffablagerungen. Mit der Zeit steigt der elektrische Widerstand dramatisch an. Dies zwingt Ihr Leistungsrelais dazu, im Normalbetrieb heißer zu laufen. Das Metall wird von einer Seite auf die andere übertragen. Es zerstört die glatten Passflächen, die für eine effiziente Leitfähigkeit erforderlich sind.

Dauerbetrieb führt zu starker thermischer Belastung. Die Erwärmung der Spule ist ein unvermeidbares Nebenprodukt des Geschlossenhaltens der Kontakte. Zu dieser internen Wärme kommt noch die Umgebungstemperatur der Leiterplatte hinzu. Zusammen verschlechtern sie unablässig die innere Isolierung. Mechanische Rückholfedern verlieren ihre Härte und Spannung. Bei längerer thermischer Belastung kann es sogar zu Verformungen des Kunststoffgehäuses kommen.

Wir müssen den Unterschied zwischen mechanischen und elektrischen Lebenszyklen klar definieren. Die mechanische Lebensdauer beträgt mehrere zehn Millionen Schaltzyklen. Dies setzt jedoch voraus, dass an den Kontakten keine elektrische Last anliegt. Die elektrische Lebensdauer ist deutlich kürzer. Bei maximaler Nennkapazität überschreitet es selten 100.000 Zyklen. Der kontinuierliche Betrieb in der Nähe der maximalen Schaltgrenzen beschleunigt diesen mechanischen Verschleiß schnell.

Wenn diese Verschlechterungsfaktoren nicht ermittelt werden, entstehen enorme Umsetzungsrisiken. Vorbeugende Wartungspläne sind kaum mehr als eine Vermutung. Sie müssen normale Betriebstemperaturen dokumentieren. Sie sollten auch Standardschalthäufigkeiten aufzeichnen, um Fehlerpunkte genau vorherzusagen.

Best Practices für die Baseline-Überwachung

• Zeichnen Sie die Umgebungstemperaturen des Gehäuses während Spitzenlastzeiten auf.

• Protokollieren Sie die erwarteten täglichen Schaltzyklen für Hochlaststromkreise.

• Legen Sie eine akzeptable Basislinie für die Betriebstemperaturen der Spule fest.

2. Vorbeugende Wartung und Pflege auf Montageebene

Die Komponentenwartung beginnt direkt am Montageband. Reinigungsprotokolle nach dem Löten bleiben für die langfristige Zuverlässigkeit von entscheidender Bedeutung. Flussmittelrückstände wandern bei der Leiterplattenherstellung leicht in nicht versiegelte Relais. Dadurch werden die Kontakte stark verschmutzt. Es muss zwischen flussmitteldichten und vollständig waschdichten Gehäusen unterschieden werden.

Waschfeste Einheiten halten aggressiver wässriger Wäsche stand. Sie verwenden vollständig versiegelte Kunststoffgehäuse. Flussmitteldichte Einheiten widerstehen dem Lötwellenfluss nur von unten. Sie überleben das vollständige Eintauchen nicht. Flussmitteldichte Bauteile nicht mit Hochdruckspray waschen. Eindringende Flüssigkeit zerstört sofort den internen Mechanismus.

Umweltprüfungen verhindern eine langsame, unsichtbare Verschlechterung. Staub und Feuchtigkeit dringen in nicht hermetische Gehäuse ein. Korrosive Gase oxidieren Silberkontakte schnell. Bewerten Sie Ihre Betriebsumgebung regelmäßig. Wenn Ihre Ausrüstung in landwirtschaftlichen oder chemischen Anlagen läuft, benötigen Sie abgedichtete Komponenten. Umgebungen mit hoher Luftfeuchtigkeit erfordern eine sorgfältige Überwachung der dielektrischen Integrität.

Vibrationen zerstören mit der Zeit die Stabilität der Montage. Anhaltende mechanische Erschütterungen auf der Leiterplatte lockern die Lötanschlüsse. Es verursacht starkes Kontaktgeschwätz. Rattern führt zu einer schnellen Mikrolichtbogenbildung. Sie sollten regelmäßige physische Inspektionspläne erstellen. Erwägen Sie Vergussbewertungen oder Schutzbeschichtungen für extreme Umgebungen.

Häufige Fehler bei der Versammlung

• Auftragen einer Schutzbeschichtung direkt auf unversiegelte Relaisöffnungen.

• Verwendung von Ultraschallreinigern auf Platinen mit elektromechanischen Komponenten.

• Ignorieren niederfrequenter Schwingungsresonanzen bei der Platinenmontage.

3. Systematische Fehlerbehebung bei alternden Relais

Alternde Geräte erfordern systematische, messbare Kontrollen. Die Prüfung des Spulenwiderstands bietet eine solide diagnostische Grundlage. Sie messen den Spulenwiderstand anhand der Datenblattparameter. Ein erheblicher Widerstandsabfall deutet auf teilweise Spulenkurzschlüsse hin. Ein Anstieg deutet auf eine Verschlechterung des Drahtes oder eine Oxidation der Anschlüsse hin. Verwenden Sie für diese Überprüfungen ein Präzisionsmultimeter.

Die Analyse des Kontaktspannungsabfalls bleibt äußerst effektiv. Sie messen den Millivoltabfall an geschlossenen Kontakten unter aktiver Last. Dies stellt den zuverlässigsten Indikator für die Kontaktgesundheit dar. Ein hoher Spannungsabfall bedeutet, dass es zu einer starken Kohlenstoffablagerung kommt. Sie können diesen Messwert über Monate hinweg verfolgen, um einen eventuellen Ausfall vorherzusagen. Ein intaktes PCB-Leistungsrelais zeigt einen stabilen, geringen Spannungsabfall.

Legen Sie eine klare Austauschlogik für Ihre Techniker fest. Entscheiden Sie, wann Sie ein defektes Gerät austauschen oder den umgebenden Schaltkreis reparieren sollten. Die Beschaffung von Ersatzkomponenten erfordert äußerste Sorgfalt. Überprüfen Sie immer zuerst die Pinbelegungskompatibilität. Überprüfen Sie die Ausrichtung der Grundfläche genau. Ein inkompatibler Ersatz beschädigt die gesamte Platine.

Fehlerbehebung im Diagnose-Framework

4. Wie die richtigen PCB-Leistungsrelaisspezifikationen den Wartungsaufwand reduzieren

Korrekte Spezifikationen reduzieren aktiv Ihren zukünftigen Wartungsaufwand. Lastanpassung ist eine absolute Notwendigkeit. Die Verwendung eines Allzweck-Leistungsrelais mit einer Spule erfordert eine genaue Lastausrichtung. Ohmsche, kapazitive und induktive Lasten verhalten sich sehr unterschiedlich. Widerstandslasten wirken vorhersehbar. Bei induktiven und kapazitiven Lasten ist dies nicht der Fall. Ungleiche Belastungen führen zu beschleunigtem Kontaktschweißen.

Überlegungen zum Einschaltstrom bestimmen Ihre anfänglichen Kontaktbewertungen. Beim Einschalten treten ständig vorübergehende Spitzen auf. Motoren und Kondensatoren ziehen zunächst große Stromstöße ab. Diese Überspannungen können das Zehnfache des normalen Betriebsstroms erreichen. Sie benötigen höhere Anfangsbewertungen, um diese Spitzen zu überstehen. Dies gilt auch dann, wenn Ihr Dauerstrom recht niedrig bleibt.

Sie sollten Ihre PCB-Leistungsrelaisspezifikationen als vorbeugende Wartungswerkzeuge festlegen. Hohe Spannungsfestigkeit verhindert elektrische Kriechstrombildung. Es verhindert, dass es im Langzeitbetrieb zu Kurzschlüssen kommt. Eine hohe Isolation zwischen Spule und Kontakten schützt empfindliche Mikrocontroller.

Ingenieure müssen beim Entwurf eine strenge Auswahllogik anwenden. Priorisieren Sie tatsächliche Betriebskennzahlen gegenüber reinen maximalen Stromstärkewerten. Schauen Sie sich die Schaltfrequenz genau an. Bewerten Sie die spezifische Lastart gründlich. Berücksichtigen Sie Schwankungen der Umgebungstemperatur. Die Überspezifizierung einer Komponente führt manchmal zu Problemen. Ein riesiges 30-A-Relais kann ein winziges 10-Milliampere-Signal möglicherweise nicht zuverlässig unterbrechen.

Wichtige zu bewertende Lastprofile

1. Widerstandslasten: Heizungen und einfache Beleuchtung. Sie weisen einen minimalen Einschaltstrom auf.

2. Induktive Lasten: Motoren und Magnetspulen. Sie erzeugen beim Trennen einen starken Lichtbogen.

3. Kapazitive Lasten: Netzteilfilter. Sie erzeugen beim Einschalten massive Stromspitzen.

5. Die Rolle Ihres PCB-Leistungsrelaislieferanten für die Systemzuverlässigkeit

Ihre Lieferkette hat direkten Einfluss auf die Hardwarestabilität. Rückverfolgbarkeit und Fertigungskonsistenz sind von entscheidender Bedeutung. Unterschiede zwischen den Produktionschargen beeinträchtigen vorbeugende Wartungspläne. Wenn eine Charge 100.000 Zyklen durchhält und die nächste 20.000, verschwindet die Vorhersagbarkeit. Heben Sie die Notwendigkeit einer strengen Qualitätskontrolle durch den Hersteller hervor.

Glaubwürdige Anbieter bieten detaillierte, zugängliche Lebenszyklusdaten. Ein Anbieter hochwertiger Leiterplatten-Leistungsrelais teilt die erwarteten elektrischen Lebensdauerkurven offen mit. Sie zeigen Leistungsdaten bei unterschiedlicher Belastung an. Sie veröffentlichen nicht nur Best-Case-Szenarien mit ohmscher Last. Sie liefern realistische Messwerte für raue Industrieumgebungen.

Querverweisfunktionen sind für die langfristige Wartung ebenso wichtig. Bewerten Sie Lieferanten anhand ihrer bisherigen Unterstützung. Hervorragende Lieferanten bieten Direktersatz für ausgediente Komponenten an. Pin-für-Pin-Kompatibilität ist unerlässlich. Dadurch werden die Redesign-Kosten minimiert. Es hält Ihre Maschinen am Laufen, ohne dass größere Änderungen an der Platine erforderlich sind.

Transparenz schafft Vertrauen in die Technik. Lieferanten sollten ihre Kontaktmaterialien klar angeben. Sie müssen ihre Testmethoden erläutern. Die Partnerschaft mit einem zuverlässigen Anbieter fungiert als Erweiterung Ihrer Wartungsabteilung.

Abschluss

Wartung funktioniert als ganzheitlicher Prozess. Es erstreckt sich vollständig von der ersten Spezifikation bis zur Fehlerbehebung vor Ort. Die Betreuung nach der Bereitstellung allein kann die Zuverlässigkeit der Hardware nicht garantieren. Sie müssen die Physik des Kontaktlichtbogens und der thermischen Zersetzung verstehen. Sie müssen außerdem sichere Verfahren zur Baugruppenreinigung umsetzen.

Die effektivste Wartungsstrategie kombiniert zwei Ansätze. Sie benötigen routinemäßige Diagnosetests, die sich insbesondere auf den Spannungsabfall und den Spulenwiderstand konzentrieren. Außerdem ist im Vorfeld eine gründliche Komponentenbewertung erforderlich. Wählen Sie eine Komponente niemals ausschließlich anhand ihres maximalen Nennstroms aus.

Ingenieure und Beschaffungsteams sollten sofort Maßnahmen ergreifen. Prüfen Sie noch heute Ihre aktuellen Relaisausfallraten. Konsultieren Sie die Lebenszykluskurven Ihres Lieferanten für vorhandene Komponenten. Überprüfen Sie Ihre Spezifikationsanforderungen für alle kommenden Platinenrevisionen, um eine perfekte Lastanpassung sicherzustellen.

FAQ

F: Kann ein PCB-Leistungsrelais für Dauerlaufanwendungen verwendet werden?

A: Ja, aber es erfordert ein sorgfältiges Wärmemanagement. Sie müssen weit unter den maximalen Nennströmen arbeiten. Sie sollten auch bestimmte Spulenhaltespannungen auswählen. Durch das Absenken der Spannung nach der Aktivierung wird die kontinuierliche Wärmeentwicklung im Gehäuse deutlich reduziert.

F: Wie reinige ich eine Leiterplatte nach dem Löten von Relais richtig?

A: Sie müssen den Unterschied zwischen waschdichten und flussmittelfesten Relais kennen. Waschfeste Gehäuse sind vollständig versiegelt und halten einer wässrigen Reinigung stand. Flussmittelfeste Einheiten sind unversiegelt. Vermeiden Sie die Verwendung aggressiver Lösungsmittel oder die Ultraschallreinigung unversiegelter elektromechanischer Komponenten. Eindringende Flüssigkeit verunreinigt die Kontakte.

F: Was ist das deutlichste Anzeichen dafür, dass ein Leistungsrelais ausgetauscht werden muss?

A: Achten Sie auf einen zunehmenden Spannungsabfall an geschlossenen Kontakten unter Last. Dieser Wert weist auf eine erhebliche Kontaktverschlechterung hin. Es deckt versteckte Kohlenstoffablagerungen auf, lange bevor es zum Totalausfall kommt. Der Austausch der Einheit zu diesem Zeitpunkt verhindert unerwartete Systemausfälle.
