Welche Kapazität des neuen Energierelais benötigt Ihr Projekt?

Bei Unterdimensionierung eines Relais besteht die Gefahr eines katastrophalen thermischen Ausfalls im gesamten Systemdesign. Umgekehrt verschwendet eine Überdimensionierung wertvolle Leiterplattenfläche und erhöht die anfänglichen Materialkosten drastisch. Ingenieure stehen ständig vor dem Dilemma, diese physischen Einschränkungen mit strengen Budgetgrenzen in Einklang zu bringen. Moderne Hardwareanwendungen erfordern eine präzise Lastanpassung. Ladestationen für Elektrofahrzeuge, Batteriespeichersysteme und Solarwechselrichter können sich nicht auf allgemeine Faustregeln verlassen. Sie benötigen genaue Daten, um eine langfristige Systemzuverlässigkeit zu gewährleisten.

Dieser Leitfaden bietet einen robusten Rahmen für Entwicklungs- und Beschaffungsteams. Wir helfen Ihnen, komplexe Systemanforderungen mit exakten Komponentenkapazitäten in Einklang zu bringen. Sie erfahren, wie Sie Sicherheitsbewertungen überprüfen und die Einhaltung wichtiger Vorschriften sicherstellen. Durch die Beherrschung dieser Spezifikationsstrategien erreichen Sie maximale Designeffizienz und vermeiden unnötige Reibungsverluste in der Produktion.

Wichtige Erkenntnisse

• Die Auswahl der richtigen Kapazität erfordert die Berechnung sowohl des Dauerbetriebsstroms als auch des maximalen Fehler-/Einschaltstroms.
• Isolationsklassen- und Konformitätszertifizierungen (UL, RoHS) sind ebenso wichtig wie Stromstärkeangaben, um eine langfristige Haftung zu verhindern.
• Bestimmte Projektebenen (z. B. Ladegeräte für Elektrofahrzeuge der Stufe 2) orientieren sich häufig an Standardprofilen (z. B. 35-A-Einheiten mit hoher thermischer Toleranz).
• Die Partnerschaft mit einem integrierten neuen Anbieter von Energierelais reduziert das Risiko in der Lieferkette und gewährleistet den Zugriff auf wichtige EOL-Testdaten (End-of-Line).

Definieren Sie die genauen Last- und Schaltanforderungen Ihres Projekts

Beginnen Sie damit, Ihre Dauerlast von Ihrer Spitzenlast zu unterscheiden. Eine stationäre Tragfähigkeit bestimmt, wie die Komponente den normalen, täglichen Betrieb bewältigt. Allerdings muss jede Schaltkomponente auch Spitzen- oder Einschaltströme sicher unterbrechen. Wenn Ihr Design diese plötzlichen Stromspitzen nicht bewältigen kann, besteht die Gefahr schwerer Kontaktschweißungen. Schweißen birgt unmittelbare Sicherheitsrisiken, da es verhindert, dass sich der Stromkreis im Notfall öffnet.

Als nächstes bewerten Sie sorgfältig die Lasten mit Gleichstrom (DC) und Wechselstrom (AC). Das Schalten von Gleichstrom stellt einzigartige physikalische Herausforderungen dar. Wechselstromlasten überschreiten naturgemäß Dutzende Male pro Sekunde eine Nullspannungsschwelle. Dieser Nulldurchgang unterbricht Lichtbögen automatisch. Gleichstrombögen bleiben kontinuierlich erhalten. Daher muss ein robustes neues Energierelais magnetische Blowouts implementieren. Diese speziellen Strukturen drängen den Lichtbogen nach außen und löschen ihn schnell, bevor er die internen Kontakte beschädigt.

Die Parameter der Systemspannung bestimmen Ihren grundlegenden Isolationsbedarf. Höhere maximale Betriebsspannungen erfordern eine höhere Spannungsfestigkeit. Die Spannungsfestigkeit bestimmt, wie viel Spannung die Isolierung aushalten kann, bevor sie zusammenbricht. Sie müssen außerdem geeignete Luft- und Kriechstrecken berechnen. Der Abstand stellt den kürzesten Weg durch die Luft zwischen zwei Leitern dar. Kriechen stellt den kürzesten Weg entlang einer isolierenden Oberfläche dar. Industriestandards schreiben bestimmte Abstände vor, die auf den erwarteten Spannungsspitzen basieren. Überprüfen Sie diese Parameter immer, bevor Sie Ihren PCB-Footprint festlegen.

Entschlüsselung wichtiger Spezifikationen für neue Energierelais

Der Kontaktwiderstand bleibt eine entscheidende Messgröße für das Wärmemanagement. Ein geringerer Übergangswiderstand verhindert aktiv eine übermäßige Wärmeentwicklung. Wenn elektrischer Strom durch geschlossene Kontakte fließt, erzeugt jeder physikalische Widerstand Wärmeenergie. Diese lokalisierte Wärme wirkt sich direkt auf den Komponentenabstand auf Ihrer Leiterplatte aus. Wenn Sie Komponenten mit niedrigem Kontaktwiderstand (oft im einstelligen Milliohm-Bereich gemessen) auswählen, können Sie Geräte sicher enger zusammenpacken. Kontakte aus Silberzinnoxid (AgSnO2) bieten hervorragende Widerstandseigenschaften.

Sie müssen die Lebensdauerbewertungen auf der Grundlage realistischer Einsatzbedingungen bewerten. Bewerten Sie neue Spezifikationen für Energierelais , indem Sie die erwarteten Lebenszyklusdaten analysieren. Die mechanische Lebensdauer misst die Lebensdauer ohne aktive elektrische Last. Die elektrische Lebensdauer misst das Überleben bei vollem Betriebsstrom. Die elektrische Lebensdauer ist immer deutlich kürzer als die mechanische Lebensdauer. Wir empfehlen Käufern, spezifische Lebenszyklustestberichte anzufordern. Stellen Sie sicher, dass diese Tests genau Ihre induktiven oder kapazitiven Lasttypen widerspiegeln.

Der Stromverbrauch der Spule wirkt sich stark auf Ihr gesamtes Wärmebudget aus. Durch die Aufrechterhaltung eines Haltestroms wird über lange Zeiträume eine konstante Wärme erzeugt. Diese konstante Entnahme verringert die Gesamteffizienz des Systems. Rastmechanismen bieten für viele Projekte eine clevere Alternative. Sie benötigen nur bei Zustandsänderungen Strom. Sobald sie verriegelt sind, behalten sie ihre Position bei, ohne dass zusätzlicher Strom verbraucht wird. Nicht verriegelnde Designs verbrauchen kontinuierlich Strom, um geschlossen zu bleiben. Bewerten Sie Ihre Bewerbung sorgfältig. Verriegelungskomponenten bieten oft ein deutlich besseres Wärmeprofil für Energiespeichergehäuse.

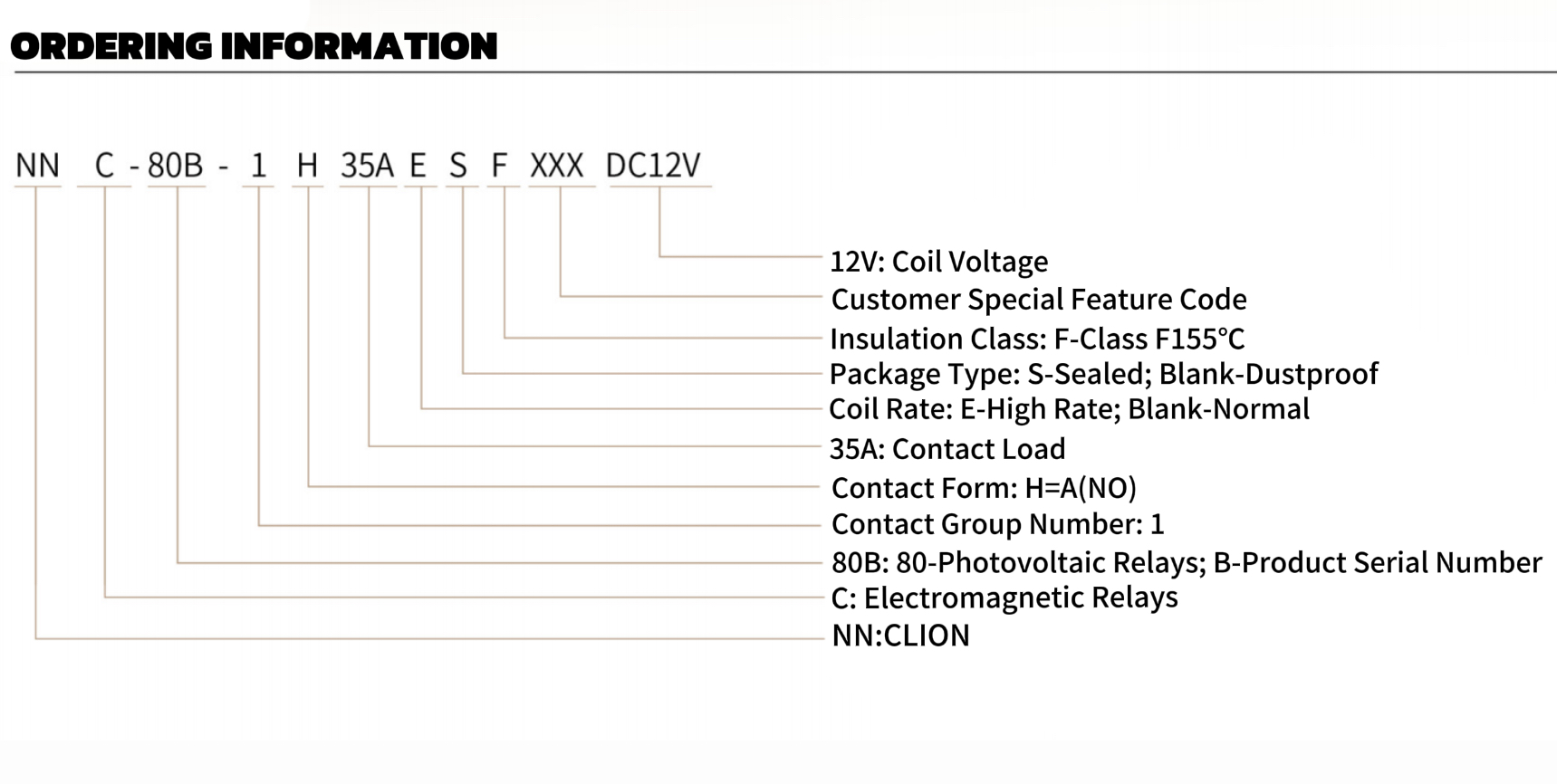

Analyse standardisierter Profile: Das RoHS-New-Energy-Relais der UL-F-Klasse mit 35 A

Standardisierte Kapazitätsprofile vereinfachen den Beschaffungsprozess erheblich. Eine Kapazität von 35 Ampere passt perfekt zu mehreren gängigen kommerziellen Anwendungen. Sie finden, dass dieser Nennwert ideal für 7-kW- bis 11-kW-Ladegeräte für Elektrofahrzeuge in Privathaushalten ist. Es eignet sich auch für Mid-String-Solarwechselrichter und Hilfsbatterie-Energiespeichermodule. Die Anpassung an diese gängigen Anwendungen verringert den Bedarf an kostspieliger kundenspezifischer Konstruktion. Die Verwendung bewährter Profile garantiert eine vorhersehbare Leistung im Feld.

Das Wärmemanagement erfordert eine ordnungsgemäße Materialisolierung. Die Isolierung der Klasse F garantiert einen sicheren Dauerbetrieb bis 155 °C. Dieser spezifische Temperaturgrenzwert ist für geschlossene Umgebungen obligatorisch. Dicht gepackte Elektronikgehäuse fangen die Umgebungswärme schnell ein. Materialien der Klasse F verwenden fortschrittliche Polyesterharze. Diese Materialien verhindern eine Verschlechterung der Spule unter rauen thermischen Bedingungen. Die Isolierung der Klasse B überlebt nur bis zu 130 °C. Diese niedrigere Nennleistung führt in modernen Energieanwendungen häufig zu einem vorzeitigen Ausfall.

Compliance bildet Ihre Grundlage für Produktsicherheit und Markteintritt. Die explizite Beschaffung einer neuen Rohs-Energiekomponente der UL-F-Klasse 35A minimiert die Reibung bei der Endproduktzertifizierung. Die Zertifizierung durch Underwriters Laboratories (UL) deckt strenge nordamerikanische Sicherheitsstandards ab. Die RoHS-Konformität (Restriction of Hazardous Substances) erfüllt strenge europäische Umweltvorschriften. Die frühzeitige Spezifikation vollständig konformer Teile spart später Monate kostspieliger Zeit für die Neukonstruktion.

Vergleich der Temperaturwerte der Isolationsklasse

Umsetzungsrealitäten und Risikominderung

Die PCB-Integration stellt erhebliche physische Layout-Herausforderungen dar. Sie müssen den physischen Platzbedarf neben dem Terminallayout analysieren. Dicke Kupferleiter erfordern sorgfältige Verlegetechniken. Wenn Sie die Leiterbahnbreiten nicht optimieren, besteht die Gefahr einer starken thermischen Drosselung. Befolgen Sie bei der Berechnung stromführender Leiterbahnen strikt die IPC-2221-Standards. Schlechte Lötstellen schränken außerdem die maximale Stromkapazität ein. Stellen Sie sicher, dass Ihre Wellenlötprofile perfekt mit den Empfehlungen des Komponentenherstellers übereinstimmen.

Umwelteinflüsse verkürzen die Lebensdauer der Komponenten rapide. Elektrofahrzeuganwendungen führen zu ständigen physikalischen Vibrationen. Solaranlagen im Freien sind hoher Luftfeuchtigkeit und anhaltendem Staubeintrag ausgesetzt. Wir empfehlen dringend, abgedichtete oder flussmittelfreie Konfigurationen zu prüfen. Vollständig versiegelte Kunststoffgehäuse schützen interne Metallkontakte vor atmosphärischer Kontamination. Dieser Schutz verhindert Oxidation und sorgt für einen niedrigen Kontaktwiderstand.

Befolgen Sie diese wichtigen Schritte, um Ihre PCB-Integration zu optimieren:

1. Überprüfen Sie alle Berechnungen der Leiterbahnbreite anhand der erwarteten Spitzenfehlerströme.
2. Wählen Sie für Hardware-Installationen im Freien vollständig abgedichtete Gehäuse (z. B. IP67).
3. Führen Sie während Ihrer ersten Prototypentestphase umfassende Wärmebildaufnahmen durch.
4. Entwerfen Sie optimale Kupfergussbereiche um die Anschlüsse herum, um eine maximale Wärmeableitung zu gewährleisten.
5. Implementieren Sie eine mechanische Vibrationsdämpfung für fahrzeugmontierte Anwendungen.

Vermeiden Sie unbedingt eine Überspezifikation. Einfach die größte verfügbare Komponente zu kaufen, stellt eine zutiefst fehlerhafte Strategie dar. Größere Komponenten enthalten schwerere Armaturen. Diese erhöhte Masse erfordert einen deutlich höheren Spulenzug. Eine größere Masse erfordert auch viel langsamere Betätigungszeiten. Längere Pausenzeiten erhöhen die Dauer des Lichtbogens. Darüber hinaus verursachen übergroße Teile unnötige Kosten für Ihre Stückliste. Passen Sie die Kapazität genau an Ihre validierten technischen Anforderungen an.

So bewerten Sie einen neuen Lieferanten für Energierelais und nehmen ihn in die engere Auswahl

Die Rückverfolgbarkeit der Fertigung zeichnet einen glaubwürdigen Fertigungspartner aus. Ein qualifizierter Lieferant neuer Energierelais muss für jede Lieferung eine transparente Dokumentation vorlegen. Fordern Sie umfassende End-of-Line-Testberichte (EOL) für jede Charge. Fordern Sie Röntgeninspektionsdaten an, die die präzise interne physische Ausrichtung bestätigen. Eine detaillierte Chargenrückverfolgbarkeit stellt sicher, dass Sie Probleme vor Ort schnell isolieren und beheben können. Mangelnde Rückverfolgbarkeit führt zu inakzeptabler Haftung in Ihrer Lieferkette.

Berücksichtigen Sie die Vorteile einer individuellen Anpassung im Vergleich zu Standardoptionen. Standardkomponenten bieten deutlich schnellere Lieferzeiten. Sie bieten außerdem eine sehr vorhersehbare Grundleistung. Möglicherweise benötigen Sie jedoch benutzerdefinierte Spulenspannungen für bestimmte Logikplatinen. Einzigartige Terminalkonfigurationen erfordern auch kundenspezifische Werkzeuge. Wägen Sie die langfristigen technischen Vorteile gegen verlängerte Anfangsvorlaufzeiten ab. Hochwertige Partner bieten Rapid Prototyping für kundenspezifische Terminaldesigns an.

Bewerten Sie die allgemeine Widerstandsfähigkeit der Lieferkette sorgfältig. Bewerten Sie die Gesamtproduktionskapazität des Herstellers. Untersuchen Sie ihre Durchlaufzeitstabilität während früherer globaler Marktschwankungen. Sie müssen die Skalierung des Produktionsvolumens problemlos bewältigen können, wenn Ihr Produkt Marktanteile gewinnt. Fragen Sie nach der Sekundärbeschaffung von Rohstoffen wie Kupfer und Silber. Ein belastbarer Fertigungspartner verhindert katastrophale Produktionsausfälle in Ihrem Endmontagewerk.

Abschluss

Die optimale Auswahl der Kapazität erfordert eine sorgfältige technische Ausgewogenheit. Sie müssen die elektrischen Spezifikationen gegen die Grenzwerte des Wärmemanagements abwägen. Die strikte Einhaltung gesetzlicher Vorschriften bleibt für moderne Projekte völlig unverhandelbar. Präzision sorgt für zuverlässige Langzeitleistung in anspruchsvollen Umgebungen.

• Berechnen Sie präzise Einschaltströme, anstatt sich nur auf die Standardtragfähigkeit zu verlassen.
• Schreiben Sie eine Isolierung der Klasse F vor, um katastrophale thermische Ausfälle in geschlossenen Gehäusen zu verhindern.
• Weigern Sie sich, zu viel zu spezifizieren; Größere Komponenten verbrauchen mehr Strom und werden langsamer betätigt.
• Fordern Sie von Ihren Fertigungspartnern eine vollständige Chargenrückverfolgbarkeit und EOL-Berichte.

Wir empfehlen technischen Einkäufern, die Spitzenlastanforderungen sofort zu prüfen. Fordern Sie detaillierte Spezifikationsblätter von ausgewählten Lieferanten an. Bestellen Sie noch heute technische Muster, um mit der physikalischen Validierung zu beginnen. Proaktive Tests verhindern jetzt katastrophale Feldausfälle von morgen.

FAQ

F: Wie viel Overhead-Kapazität sollte ich für ein Laderelais für Elektrofahrzeuge einkalkulieren?

A: Wenden Sie standardmäßige technische Margen von 20–25 % über Ihrem Dauerlastbedarf an. Dieser Spielraum berücksichtigt unerwartete Grenzen der Wärmeableitung in engen Gehäusen. Bei einer Überschätzung von mehr als 25 % wird Platz verschwendet und der Spulenstromverbrauch unnötig erhöht.

F: Warum wird bei neuen Energieanwendungen eine Isolierung der Klasse F gegenüber der Klasse B bevorzugt?

A: Die Isolierung der Klasse F hält Dauerbetriebstemperaturen von bis zu 155 °C sicher stand. Klasse B erreicht ihre maximale Temperatur bei 130 °C. Dicht gekapselte Elektronik in Solar- und Elektrofahrzeuganwendungen übersteigt häufig 130 °C. Klasse F gewährleistet zuverlässige Leistung ohne vorzeitigen Harzabbau.

F: Was passiert, wenn ein Relais in einem Batterie-Energiespeichersystem geschlossen ausfällt?

A: Ein geschlossener Fehler birgt erhebliche Sicherheitsrisiken. Es ermöglicht eine unkontrollierte Stromrückspeisung ins Netz oder beschädigte Komponenten. Um diesen katastrophalen Fehler zu verhindern, müssen Sie spezielle Relais mit magnetischen Abschaltungen und schweißhemmenden Kontaktmaterialien verwenden.

F: Kann ich ein Standard-Industrierelais anstelle eines dedizierten neuen Energierelais verwenden?

A: Nein. Standard-Industrierelais verfügen nicht über spezielle DC-Lichtbogenausblasstrukturen. Außerdem fehlen ihnen häufig die spezifischen Hochspannungs-Konformitätsbewertungen, die für moderne Energienetze erforderlich sind. Die Verwendung von Standardkomponenten in diesen Umgebungen mit hoher Belastung ist praktisch eine Garantie für einen vorzeitigen Ausfall im Feld.
