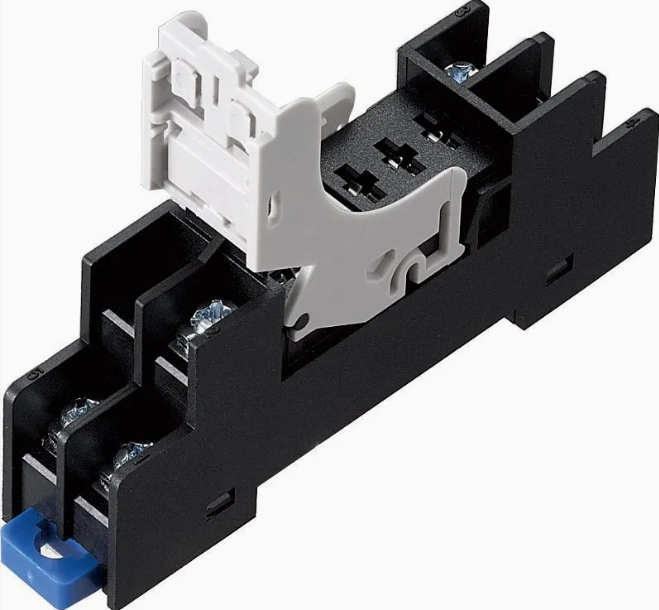

Ingenieure entwickeln Halbleiterrelais für Hochfrequenzschaltungen mit langer Lebensdauer. Diese Komponenten sollten theoretisch ewig halten. Allerdings führt ein vorzeitiger Leistungsabfall häufig zu unerwarteten Systemausfällen und teuren Wartungsverzögerungen.
Im Gegensatz zu mechanischen Relais kommt es bei Halbleiterrelais nie zu Kontaktverschleiß. Ihr innerer Abbau erfolgt aus ganz anderen Gründen. Leistungsverluste sind fast ausschließlich auf thermisches Missmanagement, vorübergehende elektrische Belastungen und Nichtübereinstimmungen der Spezifikationen zurückzuführen. Viele Systeme scheitern einfach daran, dass Designer diese unsichtbaren Kräfte falsch verstehen.
Dieser Leitfaden bietet technischen Einkäufern und Ingenieuren einen praktischen Diagnoserahmen. Sie erfahren, wie Sie die Grundursachen für die SSR-Verschlechterung identifizieren. Wir werden auch untersuchen, wie man Datenblätter genau auswertet und die richtigen Komponenten für einen zuverlässigen Einsatz auswählt.
Der ständige Spannungsabfall am Relais erzeugt Wärme; Eine unzureichende Wärmeableitung ist die Hauptursache für vorzeitigen Ausfall.
Unverminderte transiente Spitzen von induktiven Lasten (z. B. Motoren) können die internen Halbleitertoleranzen (dv/dt-Werte) überschreiten.
Zum Schutz eines SSR sind spezielle ultraschnelle Sicherungen (I²t-Werte) erforderlich, da Standardschalter nicht schnell genug reagieren, um Kurzschlussschäden zu verhindern.
Die Bewertung genauer Spezifikationen für Halbleiterrelais auf der Grundlage realer Betriebstemperaturen – nicht nur idealer Labormaxima – ist für die langfristige Zuverlässigkeit von entscheidender Bedeutung.
Hitze tötet Halbleiter. Das Verständnis der thermischen Dynamik ist Ihr erster Schutz vor vorzeitigem Ausfall.
Jedes Halbleiterbauelement weist einen inhärenten Spannungsabfall in Durchlassrichtung auf. Beim Leiten von Strom setzt der interne Thyristor oder Transistor dem Strom einen leichten Widerstand entgegen. Dieser Spannungsabfall liegt typischerweise zwischen 1,0 und 1,5 Volt. Es mag vernachlässigbar erscheinen, erzeugt aber im Dauerbetrieb erhebliche Wärmeenergie.
Kontinuierlicher Strom führt direkt zu einer lokalen Erwärmung. Sie berechnen diese Wärmeerzeugung mit einer einfachen Formel: Watt = Ampere × Spannungsabfall. Wenn Ihre Anwendung 20 Ampere durch ein Relais mit einem Spannungsabfall von 1,5 V leitet, erzeugt das Gerät 30 Watt reine Wärme. Diese Wärmeenergie baut sich in einem kleinen Gehäuse aus Kunststoff und Metall schnell auf. Sie müssen diese Wärme effizient abführen. Andernfalls kommt es zu einer Überhitzung des internen Halbleiterübergangs.

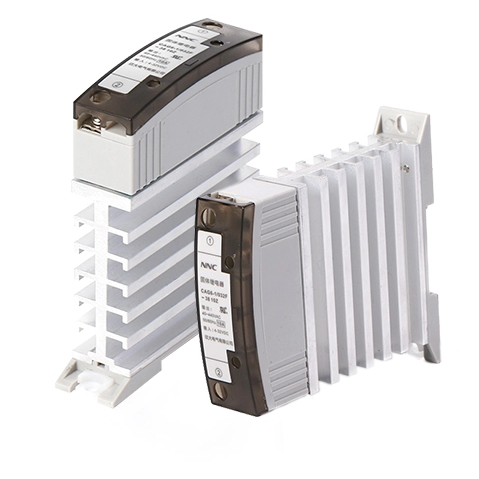

Die ordnungsgemäße Wärmeableitung hängt von der mechanischen Kopplung ab. Das Versäumnis, Wärme abzuleiten, ist ein häufiges technisches Versehen. Zu den häufigsten Ausfällen von Kühlkörpern gehören:
Kühlkörper mit falscher Größe: Die Auswahl eines Kühlkörpers basiert ausschließlich auf der physischen Stellfläche und nicht auf den Wärmewiderstandswerten.
Schlechter Auftrag der Wärmeleitpaste: Bei Verwendung von zu viel oder zu wenig Wärmeleitpaste wird Luft eingeschlossen. Luft ist ein schrecklicher Wärmeleiter.
Eingeschränkter Umgebungsluftstrom: Durch die Platzierung von Relais in versiegelten Schränken wird eine Konvektionskühlung verhindert. Die Wärme zirkuliert einfach um die Komponenten herum.
Das Ignorieren der thermischen Belastung führt direkt zum thermischen Durchgehen. Wenn die Temperatur des Halbleiterübergangs steigt, ändern sich seine Innenwiderstandseigenschaften. Das Gerät beginnt noch mehr Wärme zu erzeugen. Letztendlich verändert eine zu hohe Sperrschichttemperatur die Halbleitereigenschaften dauerhaft. Die Siliziumstruktur zerfällt. Dies führt zu einer Abschaltunfähigkeit, die als Latch bezeichnet wird. Im Extremfall kommt es zum vollständigen physikalischen Zusammenbruch des Bauteils.
Widerstandslasten verhalten sich vorhersehbar. Induktive Lasten verursachen jedoch starke elektrische Transienten. Sie müssen diese Kräfte berücksichtigen, wenn Sie ein Halbleiterrelais in Ihr System integrieren.
Motoren, Magnetspulen und Transformatoren speichern Energie in Magnetfeldern. Beim Abschalten des Relais bricht das Magnetfeld plötzlich zusammen. Dieser Zusammenbruch erzeugt eine massive Gegen-EMF (elektromotorische Kraft). Die resultierende Spannungsspitze wandert zurück in das Relais. Diese vorübergehenden Überspannungsereignisse überschreiten regelmäßig die normalen Betriebsgrenzen.
Für Halbleiter gelten bestimmte dv/dt-Grenzwerte. Diese Metrik definiert die maximal zulässige Spannungsänderung im Zeitverlauf. Wenn eine induktive Last eine schnelle, heftige Spannungsspitze erzeugt, kann die schnelle Änderung ein unbeabsichtigtes Schalten auslösen. Das Relais schaltet sich möglicherweise kurzzeitig wieder ein. Wiederholte Überschreitungen der dv/dt-Grenzwerte führen schließlich zu einem Durchbruch der Halbleiterisolierung und zur Zerstörung des Geräts.
Sie müssen vorübergehende Überspannungen proaktiv abmildern. Ingenieure setzen zwei primäre Abwehrmechanismen ein:
RC-Dämpferschaltungen: Viele Premium-Relais verfügen über interne RC-Dämpfer (Widerstand-Kondensator). Diese Schaltkreise absorbieren die schnellen Spannungsänderungen und schützen so den Thyristor.
Transientenspannungsunterdrücker (TVS): Externe Metalloxidvaristoren (MOVs) klemmen Überspannung ab. Sie leiten zerstörerische Spitzen von den empfindlichen Relaisverbindungen weg.
Sie müssen Ihre spezifische Anwendungsumgebung bewerten, um festzustellen, welche Risikominderungsstrategie am besten geeignet ist.
Betrachten Sie einen 1-PS-120-VAC-Motor. Unter normalen Betriebsbedingungen zieht es einen konstanten Strom. Das Starten eines ruhenden Motors erfordert jedoch eine enorme Rotationskraft. Diese Anlaufphase erfordert den bis zu sechsfachen Dauerstrom. Sie können kein Relais verwenden, das ausschließlich für den Betriebsstrom ausgelegt ist. Sie müssen das Relais überdimensionieren, um diese starke transiente Anforderung sicher bewältigen zu können.
Vorübergehende elektrische Ereignisse zerstören Relais schneller als thermische Zersetzung. Der Schutz vor Stromstößen erfordert Spezialwissen.
Es muss zwischen dem Nennbetriebsstrom und dem zulässigen transienten Stoßstrom unterschieden werden. Ein Relais könnte getrost unbegrenzt 25 Ampere tragen. Das gleiche Gerät könnte eine 250-Ampere-Spitze überstehen, vorausgesetzt, es hält nur einen Wechselstromzyklus (typischerweise 16,6 Millisekunden) durch. Das Überschreiten dieses genauen Zeit-Strom-Schwellenwerts führt zum Verdampfen interner Drahtbonds.
Einige Lasten täuschen Standardberechnungen vor. Wolframlampen und bestimmte Heizelemente weisen einen „Kältewiderstand“ auf. Bei Raumtemperatur ist ihr elektrischer Widerstand bemerkenswert niedrig. Wenn man sie mit Strom versorgt, entsteht zunächst ein massiver Stromanstieg. Wenn sich das Element erwärmt, steigt sein Widerstand und der Strom sinkt auf ein normales Niveau. Diesen Anfangsstoß müssen Sie berechnen, um eine Überlastung der Halbleiterkomponenten zu vermeiden.
Datenblätter enthalten eine I²t-Bewertung. Dieser Wert definiert die maximale Wärmeenergie, die das Relais bei einem Kurzschluss aufnehmen kann, bevor es zu einer physischen Zerstörung kommt. Es stellt den Strom zum Quadrat multipliziert mit der Zeit dar. Diese spezifische Metrik dient ausschließlich dazu, Ihre Fusionsentscheidungen zu leiten.
Herkömmliche mechanische Leistungsschalter können Halbleiter nicht schützen. Mechanische Unterbrecher basieren auf physikalischen Bimetallstreifen oder Magnetspulen. Es dauert Millisekunden oder sogar ganze Sekunden, bis sie physisch auslösen. Bis ein mechanischer Unterbrecher den Stromkreis öffnet, ist der Halbleiter bereits verdampft. Sie müssen spezielle ultraflinke Halbleitersicherungen verwenden. Diese Sicherungen entsprechen dem I²t-Wert des Relais und beheben Fehler sofort, um eine Zerstörung der Komponenten zu verhindern.
Laborspezifikationen spiegeln selten die Realität in der Fabrik wider. Sie müssen Daten unter Berücksichtigung der tatsächlichen Einsatzbedingungen interpretieren.
Jedes Datenblatt enthält eine thermische Derating-Kurve. Dieses Diagramm ist Ihr wichtigstes Designwerkzeug. In heißen Umgebungen arbeiten Relais nie mit ihrem maximalen Nennstrom. Typischerweise beginnt die Leistungsreduzierung bei 40 °C. Wenn die Umgebungstemperatur im Schrank 60 °C erreicht, kann ein 50-A-Relais sicher nur 25 Ampere leiten. Das Ignorieren dieser Kurve garantiert einen vorzeitigen Geräteausfall.
Physische Einschränkungen bestimmen die Auswahl des Relais. Panelmontage-Konfigurationen bieten eine riesige Oberfläche für Kühlkörper. Sie eignen sich hervorragend für Hochstromanwendungen. Umgekehrt optimieren Sie ermöglichen eine schnelle Installation. Wenn jedoch mehrere DIN-Schieneneinheiten eng verpackt werden, wird die Luftzirkulation eingeschränkt. Sie müssen die Wärmeableitungswege sorgfältig planen. Hochgeschwindigkeits-DIN-Schienen-Solid-State -Konfigurationen den Platz im Schrank.
Elektrische Anomalien auf der Lastseite dürfen niemals Ihre Steuerlogik erreichen. Eine ordnungsgemäße Ein-/Ausgangsisolierung ist zwingend erforderlich. Suchen Sie nach Spezifikationen für die optische Isolierung. Eine interne LED sendet einen Lichtstrahl über einen Luftspalt an einen Fotoempfänger. Diese physische Trennung sorgt für eine hervorragende Spannungsfestigkeit und schützt empfindliche Mikrocontroller vor Hochspannungskatastrophen.
Durch die Abstimmung der Schaltart auf die Last wird Fehlverhalten verhindert. Um zu analysieren die Spezifikationen von Halbleiterrelais , muss man wissen, wann sich das Gerät tatsächlich einschaltet.
Vergleichstabelle der Schalttypen
Schalttyp | Ideale Lastanwendung | Hauptvorteil | Häufiger Anwendungsfall |
|---|---|---|---|
Nulldurchgang | Widerstandslasten (Heizungen) | Minimiert EMI und Stoßströme | Industrielle Backöfen |
Zufälliges Einschalten | Induktive Lasten (Motoren) | Sofortige Reaktion, vermeidet Phasenverzögerungen | Phasenanschnittdimmung, Magnetspulen |
Nulldurchgangsrelais warten, bis die AC-Sinuswelle Null Volt erreicht, bevor sie einschalten. Dadurch werden elektromagnetische Störungen (EMI) minimiert. Zufällig einschaltbare Relais aktivieren genau in der Millisekunde, in der sie ein Steuersignal erhalten. Sie bewältigen induktive Lasten besser, da sie Phasenverzögerungsprobleme vermeiden.
Die Beschaffung unzuverlässiger Komponenten birgt enorme Beschaffungsrisiken. Sie müssen den Fertigungspartner ebenso streng bewerten wie das Bauteil.
Seriöse Lieferanten stellen umfassende Engineering-Daten zur Verfügung. Sie verstecken sich nicht hinter vagen Marketingbegriffen. Suchen Sie nach detaillierten Derating-Kurven, präzisen Wärmewiderstandsdaten (gemessen in °C/W) und bewährten MTBF-Metriken (Mean Time Between Failures). Fehlt diese Dokumentation bei einem Lieferanten, stellen seine Produkte ein erhebliches Integrationsrisiko dar.
Industriekomponenten müssen strenge Sicherheitsrichtlinien erfüllen. Überprüfen Sie alle Konformitätsmarkierungen. UL-, CSA- und CE-Zertifizierungen stellen sicher, dass die Komponente strenge Arbeitssicherheits- und Umweltstandards erfüllt. Unabhängige Tests verhindern katastrophale Elektrobrände und Haftungsprobleme.
Technische Unterstützung ist von großer Bedeutung. Komplexe Anwendungen erfordern differenzierte thermische Berechnungen und detaillierte Lastprofile. Ein erstklassiger Lieferant von Halbleiterrelais bietet direkten Zugang zu Anwendungstechnikern. Sie helfen Ihnen bei der Durchführung thermischer Simulationen und der Überprüfung der Sicherungskoordination, bevor Sie den Entwurf abschließen.
Die Stabilität der Lieferkette verhindert Unterbrechungen der Produktionslinie. Bewerten Sie die Chargentestprotokolle des Herstellers. Testen sie jede Einheit unter Last? Klare Garantiebedingungen reduzieren zudem das Beschaffungsrisiko. Eine konsequente Qualitätssicherung gewährleistet, dass Ihre eingesetzten Systeme Jahr für Jahr zuverlässig funktionieren.
SSR-Leistungsverluste sind in hohem Maße vorhersehbar und durch genaue Lastprofilierung und thermisches Design vermeidbar.
Priorisieren Sie Datenblätter, die Ihre tatsächlichen Gehäusetemperaturen und Übergangsbedingungen widerspiegeln. Entwerfen Sie niemals ausschließlich auf der Grundlage von Labormaxima.
Implementieren Sie immer ultraschnelle Halbleitersicherungen und Kühlkörper mit der richtigen Größe, um Ihre Investitionen zu schützen.
Wenden Sie sich an den technischen Support, um spezifische Lasteigenschaften zu überprüfen, bevor Sie die Massenbeschaffung oder Systemintegration abschließen.
A: Überspannungsspitzen oder extreme thermische Belastung schmelzen die interne Siliziumverbindung physisch. Sobald das Halbleitermaterial schmilzt, verschmilzt es miteinander. Dadurch wird die Verbindung dauerhaft kurzgeschlossen, sodass das Relais unabhängig von Steuereingaben sicher in der „Ein“-Position verriegelt bleibt.
A: Standardmultimeter reichen nicht aus, da alle SSRs im ausgeschalteten Zustand naturgemäß einen geringen Leckstrom aufweisen. Sie müssen das Relais unter aktiver Last testen. Messen Sie den Vorwärtsspannungsabfall an den Ausgangsklemmen im eingeschalteten Zustand. Eine signifikante Abweichung vom Datenblattwert weist auf eine starke interne Verschlechterung hin.
A: Ja. Interne Thyristoren benötigen einen bestimmten Haltestrom, um eingeschaltet zu bleiben. Darüber hinaus kann der inhärente Leckstrom dazu führen, dass hochempfindliche Lasten mit geringem Stromverbrauch (wie LEDs oder kleine SPS) teilweise unter Spannung bleiben, selbst wenn das Relais abschaltet. Sie müssen die Spezifikationen sorgfältig abgleichen.
