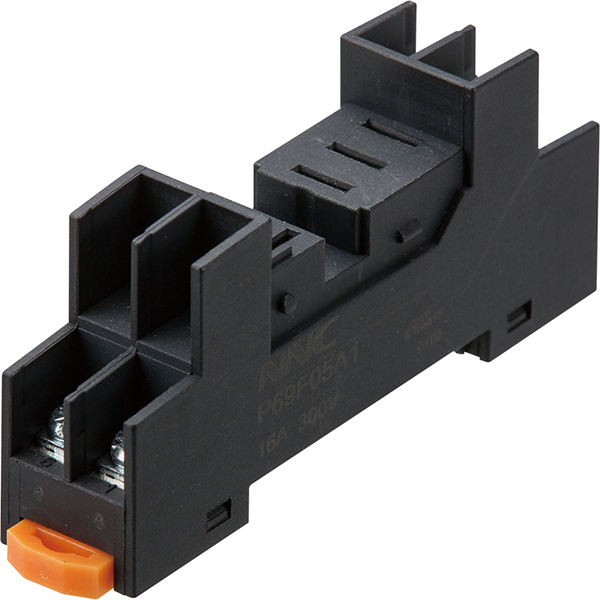

Was sollten Sie vor der Annahme eines Relaissockels prüfen?

Ein Relaissockel ist nie nur ein Grundbedarfsgegenstand. Es dient als kritische Fehlerstelle in modernen elektrischen Steuerungssystemen. Eine schlechte Komponentenqualität führt oft zu einem schnellen thermischen Durchgehen, frustrierenden zeitweiligen Fehlern und kostspieligen Systemausfallzeiten. Beschaffungs- und Qualitätssicherungsingenieure stehen heute vor einem schwierigen Dilemma. Sie müssen ständig die Kosten für Massenkomponenten gegen den unbedingten Bedarf an langfristiger Zuverlässigkeit abwägen. Die Annahme minderwertiger Komponenten birgt inakzeptable Risiken direkt in Ihren Schalttafeln.

Im Folgenden stellen wir einen standardisierten Akzeptanzrahmen vor, der Ihnen bei der gründlichen Qualitätsvalidierung hilft. Sie erfahren, wie Sie die Übereinstimmung der Spezifikationen sicherstellen und Bereitstellungsrisiken mindern, bevor Sie Großbestellungen abschließen. Unsere Richtlinien legen strenge Regeln für die Wareneingangskontrolle fest. Sie ermöglichen Ihren Empfangsteams, zuverlässige Hardware sofort von gefährlichen Nachahmungen zu trennen.

Wichtige Erkenntnisse

• Vergleichen Sie die gelieferten Chargen stets mit den anfänglichen Spezifikationen des Relaissockels hinsichtlich Materialzusammensetzung und Maßtoleranzen.

• Die mechanische Haltekraft und die Stabilität der DIN-Schienenmontage sind Hauptindikatoren für die Fertigungskonsistenz.

• Die elektrische Abnahme erfordert eine Überprüfung der Spannungsfestigkeit und eine Prüfung des Kontaktwiderstands, bereits vor dem Einsetzen des Relais.

• Die Überprüfung Ihres Relaissockellieferanten auf strenge Qualitätssicherungsprozesse und Branchenzertifizierungen (UL, CE, RoHS) ist ebenso wichtig wie das Testen der Hardware.

Definieren von Erfolgskriterien für die Akzeptanz von Relaissteckdosen

Minderwertige Komponenten bergen versteckte Gefahren. Sie könnten unzählige Stunden damit verschwenden, zeitweise auftretende „Geisterfehler“ zu diagnostizieren. Diese schwer fassbaren Probleme sind normalerweise auf eine schlechte Klemmenspannung im Kunststoffgehäuse zurückzuführen. Hochohmige Verbindungen können leicht schwere Brandgefahren auslösen. Wir müssen definieren, wie eine „bestandene“ Note für eingehende Komponentenchargen aussieht. Legen Sie sofort eine strenge Geschäftsproblematik fest. Sie sollten genau hervorheben, wie schlechte Hardware die Gesamtintegrität des Systems beeinträchtigt.

Eine ergebnisorientierte Bewertung erfordert ein völliges Umdenken. Sie müssen bei allen sicherheitskritischen Komponenten eine Null-Fehler-Toleranz durchsetzen. Wir erwarten garantierte Lebenszyklusbewertungen auf Basis empirischer Daten. Das Gerät muss unter maximaler Belastung eine stabile Wärmeleistung aufrechterhalten. Wenn Sie einer Lieferung eine Stichprobe entnehmen, muss diese einwandfrei funktionieren. Das Tolerieren kleinerer Fehler führt später zu massiven Schwachstellen.

Legen Sie noch heute eine solide Grundlage für die Risikominderung fest. Eine gründliche Abnahmeprüfung ist wesentlich kostengünstiger als die spätere Abwicklung von Austauscharbeiten vor Ort. Ausfälle im Feld zerstören schnell das Vertrauen der Kunden. Ein einziger geschmolzener Klemmenblock verursacht schwere Reputationsschäden. Wir schützen unsere Marken durch eine aggressive Eingangsqualitätskontrolle. Sie bauen robuste Systeme nur auf, indem Sie zunächst jedes grundlegende Element überprüfen.

Validierung der Spezifikationen des Kernrelaissockels

Sie müssen sofort nach Erhalt neuen Inventars ein strenges Protokoll erstellen. Überprüfen Sie die gelieferten physischen Komponenten direkt anhand Ihrer ursprünglichen technischen Schaltpläne. Beziehen Sie sich immer auf Ihre Basisdatenblätter, um die genaue Maßhaltigkeit zu bestätigen. Gehen Sie nicht davon aus, dass frühere Chargenabmessungen automatisch auf aktuelle Lieferungen angewendet werden.

Die Materialverifizierung erfordert von Ihrem QA-Team besondere Aufmerksamkeit. Überprüfen Sie die Materialien des Isolierkörpers auf ordnungsgemäße flammhemmende Eigenschaften. Sie sollten strikt den Sicherheitsstandards UL94 V-0 entsprechen. Diese Einstufung stellt sicher, dass der Kunststoff innerhalb von Sekunden nach dem Entfernen einer Flammenquelle selbst verlöscht. Überprüfen Sie als Nächstes die Zusammensetzung des Anschlussmaterials. Suchen Sie nach robusten Kupferlegierungen mit ausreichender Schutzbeschichtung. Eine ordnungsgemäße Beschichtung verhindert eine schnelle Oxidation im Laufe der Zeit. Billige Messingalternativen zersetzen sich in feuchten Umgebungen schnell.

Gewährleisten Sie abschließend eine explizite Anwendungsübereinstimmung für jede Einheit. Die Gehäuseleistung muss eindeutig mit den Dauerstromanforderungen Ihres Stromkreises übereinstimmen. Außerdem muss es die Spannungsanforderungen der vorgesehenen Last sicher bewältigen. Nichtübereinstimmungen führen zu einer sofortigen Überhitzung. Eine 10-Ampere-Last, die über einen 8-Ampere-Anschluss läuft, erzeugt eine gefährliche Wärmeentwicklung. Wir überprüfen diese Bewertungen physisch, bevor wir Installationsverfahren genehmigen.

Protokoll zur mechanischen und physikalischen Inspektion

Die Integrität von Pins und Anschlüssen bestimmt die physische Lebensdauer Ihrer Komponenten. Überprüfen Sie jede Charge sorgfältig auf verbogene, falsch ausgerichtete oder versenkte Kontaktstifte. Testen Sie die Einsteck- und Ausziehkräfte manuell. Das Gehäuse sollte die eingesetzte Einheit fest umgreifen. Es darf keine übermäßige Kraft erforderlich sein. Übermäßige Krafteinwirkung kann bei der routinemäßigen Wartung leicht zu empfindlichen Stiften führen. Befolgen Sie diese spezifischen mechanischen Prüfungen:

1. Visuelle Ausrichtungsprüfung: Überprüfen Sie die Stifthohlräume bei guter Beleuchtung. Stellen Sie sicher, dass alle Metallkontakte bündig und parallel sitzen.

2. Test der Einsteckkraft: Schieben Sie ein nachweislich funktionierendes Relais in den Sockel. Sie sollten ein positives, taktiles Engagement spüren.

3. Extraktionskrafttest: Ziehen Sie das Gerät heraus. Es sollte einen leichten Widerstand leisten, sich aber ohne aggressives Wackeln lösen lassen.

Überprüfen Sie anschließend das Drehmoment und die Verdrahtungsstabilität. Beurteilen Sie die Gewindequalität aller Anschlussschrauben. Stellen Sie sicher, dass sie dem angegebenen Anzugsdrehmoment problemlos standhalten. Sie dürfen das Kunststoffgehäuse nicht beschädigen oder beschädigen. Durch entfernte Threads werden Wartungspläne völlig zunichte gemacht. Techniker verlassen sich auf starke Fäden, um dicke Drähte sicher zu befestigen.

Testen Sie die Montagemechanismen gründlich an Ihren Proben. Befestigen Sie sie an Standard-DIN-Schienen. Überprüfen Sie die Löcher für die Plattenmontage genau. Sie benötigen sichere, vibrationsfeste Sitzgelegenheiten. Während des Maschinenbetriebs klappern lose Bauteile. Diese Vibration unterbricht schließlich die Kabelverbindungen. Vergleichen Sie Ihre Tests für die Prüfung von Industriestandards mit bekannten, stark nachgefragten Modellen. Der industrielle Relaissockel nnc69k p69f05a1 stellt einen hervorragenden Maßstab dar. Bewerten Sie, wie gut die robusten Verriegelungsmechanismen funktionieren. Beachten Sie, dass es industriellen Vibrationen problemlos standhält. Sie möchten, dass Ihre Großbestellungen diesem Grad an struktureller Integrität entsprechen.

Elektrische Tests: Simulation von Feldbedingungen

Führen Sie zunächst vor der Installation Multimeterprüfungen durch. Beschreiben Sie den genauen Prozess zum Testen der Kontinuität klar und deutlich. Identifizieren Sie mögliche Kurzschlüsse zwischen benachbarten Anschlüssen. Sie sollten die Pins 30, 87, 85 und 86 sorgfältig isolieren. Durch die Prüfung dieser Verbindungen wird sichergestellt, dass keine internen Metallbrücken vorhanden sind. Eine solide interne Verbindung sorgt für eine zuverlässige Signalübertragung.

Fahren Sie als Nächstes mit der Bewertung des Kontaktwiderstands fort. Messen Sie den Millivoltabfall direkt an den geschlossenen Anschlüssen. Ein hoher Widerstand weist auf schlechte interne Verbindungen hin. Diese schwachen Verbindungen erzeugen bei normaler Belastung gefährliche Hitze. Wir empfehlen die Verwendung einer Kelvin-Widerstandsmessmethode mit vier Leitern. Dieser Ansatz eliminiert Messleitungswiderstandsfehler vollständig. Saubere Metalloberflächen führen zu minimalen Spannungsabfällen.

Erläutern Sie die Notwendigkeit der Prüfung der dielektrischen Spannungsfestigkeit (Hi-Pot). Sie müssen die tatsächliche Isolationsstärke praktisch überprüfen. Prüfen Sie zwischen benachbarten Kontakten und der Hauptmontagefläche. Dies gewährleistet maximale Sicherheit bei unvorhersehbaren Spannungsspitzen. Schwache Kunststoffe können bei Überspannungen zu Lichtbögen führen. Lichtbögen zerstören empfindliche nachgeschaltete Mikrocontroller.

Tabelle: Empfohlene Grundlagen für elektrische Tests

Bewertung der QS-Infrastruktur Ihres Relaissockellieferanten

Bei der Abwicklung großer Beschaffungsmengen ist die Chargenkonsistenz von entscheidender Bedeutung. Wir empfehlen dringend, bei allen Großbestellungen eine Zufallsstichprobe zu verwenden. Dadurch werden Fertigungsabweichungen schnell erkannt. Außerdem wird der Werkzeugverschleiß frühzeitig auf Werksebene erkannt. Gelegentlich tauschen Fabriken Materialien aus, ohne die Käufer zu benachrichtigen. Durch strenge Probenentnahmen wird verhindert, dass diese nicht autorisierten Substitutionen in Ihr Fließband gelangen.

• Compliance-Authentizität: Überprüfen Sie Zertifizierungen unabhängig. Suchen Sie nach aktuellen IEC- und ANSI/IEEE-Standards. Suchen Sie in den Online-Datenbanken nach UL- oder CE-Kennzeichnungen. Akzeptieren Sie keine abgelaufene Dokumentation.

• Rückverfolgbarkeitslogik: Bewerten Sie das Chargenverfolgungssystem des Herstellers. Sie müssen genau wissen, wann und wo eine bestimmte Charge produziert wurde. Durch eine gute Rückverfolgbarkeit können fehlerhafte Läufe schnell isoliert werden.

• RMA und Garantie: Überprüfen Sie die Logik zur Autorisierung von Warenrücksendungen. Fragen Sie nach den Möglichkeiten zur Erstellung von Berichten zur Ursachenanalyse. Fordern Sie solide langfristige Garantiezusagen.

Ein transparenter Partner teilt eifrig seine internen QA-Daten. Sie liefern zu jeder Lieferung detaillierte Testberichte. Betrachten Sie ihren Dokumentationsprozess als einen wichtigen Bewertungsfaktor. Zuverlässige Hardware erfordert einen zuverlässigen Ursprung.

Häufige Fehlermodi, die während der Abnahme überprüft werden müssen

Formgrate und Ablagerungen zerstören die Verbindung schnell. Überprüfen Sie sorgfältig, ob überschüssiger Kunststoffgrat vorhanden ist. Es versteckt sich oft tief in den Endhöhlen. Dieser mikroskopisch kleine Kunststoff blockiert den elektrischen Kontakt vollständig. Spritzgussprozesse hinterlassen gelegentlich diese Artefakte. Ihr Empfangsteam muss sie erkennen, bevor mit der Montage begonnen wird. Das Entfernen von Graten verschwendet später wertvolle Zeit für den Techniker.

Achten Sie beim Auspacken auf eine schlechte Beschichtungsqualität. Achten Sie auf unebene Beschichtungsoberflächen. Erkennen Sie frühe Anzeichen von Oxidation sofort. Mattes oder verfärbtes Metall weist auf schlechte chemische Bäder während der Herstellung hin. Wir lehnen oxidierte Anschlüsse sofort ab. Sie garantieren zukünftige Widerstandsprobleme. Hochwertige Terminals sorgen für ein helles, einheitliches Finish.

Frühlingsmüdigkeit ist ein weiteres großes verstecktes Problem. Testen Sie die inneren Blattfedern gründlich. Sie verlieren oft bereits nach wenigen wiederholten Einfügungen ihre Spannung. Dieser besondere Fehler betrifft Komponenten niedriger Stufen stark. Wir empfehlen, ein Testgerät zwanzigmal ein- und auszustecken. Der zwanzigste Zug sollte sich genauso fest anfühlen wie der erste. Lockere Federn verursachen Mikrolichtbögen. Mikrolichtbögen verkohlen die Kontakte. Dieser Zyklus zerstört die gesamte Baugruppe schnell.

Diagramm: Häufige Fehlersymptome und Grundursachen

Abschluss

Implementieren Sie sofort eine strenge Auswahllogik. Entsorgen Sie Chargen, die die mechanischen Drehmoment-Grundwerte nicht erreichen, ohne zu zögern. Lehnen Sie Gegenstände, die die elektrische Widerstandsprüfung nicht bestehen, sofort ab. Kompromisse bei diesen Grundlagen garantieren spätere Ausfälle im Feld. Wir empfehlen dringend, eine standardisierte Aufnahmecheckliste für Ihre Empfangsabteilung zu erstellen. Rüste sie richtig aus. Geben Sie ihnen die richtigen Multimeter und Drehmomentschraubendreher. Bringen Sie ihnen bei, schlechte Beschichtungen visuell zu erkennen.

Sorgen Sie für eine kontinuierliche, transparente Feedbackschleife mit Ihren Fertigungspartnern. Teilen Sie Ihre internen Testdaten frei. Diese kontinuierliche Kommunikation gewährleistet die zukünftige Chargenkonsistenz. Werden Sie noch heute aktiv. Aktualisieren Sie Ihre Beschaffungs-SOPs. Setzen Sie diese mechanischen und elektrischen Protokolle strikt durch. Ihre Steuerungssysteme laufen deutlich länger. Ihre Diagnose-Ausfallzeit wird auf Null sinken. Kompromisslose Akzeptanzkriterien bleiben Ihr bester Schutz vor katastrophalen Stromausfällen.

FAQ

F: Wie testet man einen Relaissockel mit einem Multimeter, bevor man das Relais installiert?

A: Stellen Sie Ihr Multimeter auf Durchgangs- oder Widerstandsmodus ein. Prüfen Sie die internen Kontaktflächen anhand der entsprechenden externen Schraubklemmen. Sie möchten eine solide interne Verbindung überprüfen. Ein Messwert nahe Null Ohm weist auf eine gesunde Spur hin. Jeder hohe Widerstand deutet auf einen inneren Bruch hin.

F: Was ist die häufigste Ursache für den Ausfall eines Relaissockels?

A: Der Hauptverursacher ist die thermische Zersetzung. Dieses Problem kann durch lockere Klemmschrauben oder eine schlechte interne Federspannung verursacht werden. Sie erzeugen einen hohen Übergangswiderstand. Dieser Widerstand erzeugt übermäßige Hitze und schmilzt schließlich das umgebende Kunststoffgehäuse vollständig.

F: Verwendet ein 4-poliges und 5-poliges Kfz-Relais die gleiche Prüflogik wie ein Industrie-Relaissockel?

A: Ja, die grundlegenden Spannungs- und Kontinuitätsprinzipien bleiben identisch. Allerdings erfordern Industrieversionen eine viel strengere Validierung der Dielektrizität und des Drehmoments. In industriellen Umgebungen sind deutlich höhere Spannungen und Dauerbetriebszyklen erforderlich. Sie erfordern eine größere physische Robustheit als herkömmliche 12-V-Automobilanwendungen.
