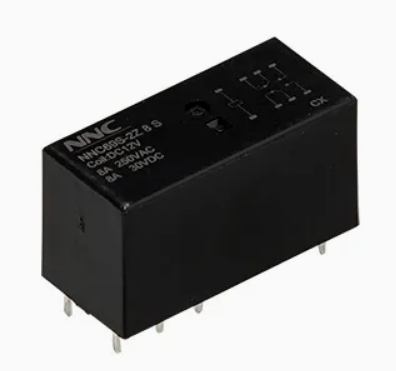

Was die Spulenspannung bei der Spezifikation eines elektromagnetischen Relais bedeutet

Moderne Elektronik ist in hohem Maße auf Relais angewiesen, um die Lücke zwischen empfindlicher Steuerlogik mit geringem Stromverbrauch und anspruchsvollen physikalischen Hochleistungslasten zu schließen. Dennoch beschönigen Hardware-Ingenieure manchmal die genauen Anforderungen des Spulenantriebsmechanismus. Sie können eine Komponente anhand eines kurzen Blicks auf die Nennwertspezifikationen auswählen. Leider führt eine falsche Angabe der Relaisspulenparameter zu zeitweiligen Stromkreisausfällen, Kontaktverschweißungen oder vorzeitigem Durchbrennen der Spule. Wenn man sich ausschließlich auf die Nennleistung verlässt, die auf dem Kunststoffgehäuse aufgedruckt ist, werden reale Variablen außer Acht gelassen. In Produktionsumgebungen treten häufig thermische Verschiebungen und inhärente Spannungsabfälle im Antriebskreis auf. Dieses Versehen beeinträchtigt die Zuverlässigkeit des Gesamtsystems erheblich.

Um echte Stabilität zu erreichen, müssen Sie über diese oberflächlichen Bewertungen hinausgehen. Für eine zuverlässige Systemintegration müssen Sie die Datenblattgrenzen gründlich analysieren. Dieser Leitfaden konzentriert sich ausschließlich auf die Bewertung der Spulenspannungsparameter. Unser Ziel ist es, eine genaue Komponentenauswahl sicherzustellen. Wir werden untersuchen, wie diese Spezifikationen sowohl für eine empfindliche Steuerung auf Logikebene als auch für eine robuste Lastschaltung angepasst werden können.

Wichtige Erkenntnisse

• Die Nennspannung ist ein Basiswert und kein strikter Grenzwert: Für eine erfolgreiche Spezifikation ist die Bewertung der Spannungsschwellenwerte für Ansprechen (Must-Operate) und Abfall (Must-Release) erforderlich.
• Thermische Realitäten wirken sich auf die Leistung aus: Spulenwiderstand und erforderliche Spannungsänderung mit der Umgebungstemperatur; Eine thermische Leistungsreduzierung ist für Umgebungen mit hoher Hitze unerlässlich.
• Die Anpassung der Stromversorgung ist von entscheidender Bedeutung: Die gewählte Spannung der Relaisspule muss mit der verfügbaren Kapazität des Antriebsschaltkreises übereinstimmen, um Spannungsabfälle oder Schäden an der Logiksteuerung zu verhindern.
• Unterspannung ist oft zerstörerischer als Überspannung: Eine unzureichende Spannung führt zu Kontaktflattern, was zur Zerstörung der Last und des Relais selbst führen kann.

Dekodierung der Datenblattparameter: Über die Nennspannung hinaus

Die Auswahl der Komponenten erfolgt in einer kritischen Entscheidungsphase. Ingenieure müssen bewerten, was die technischen Spezifikationen tatsächlich für die Zuverlässigkeit der Schaltung bedeuten. Ein Blick auf ein Datenblatt zeigt mehrere Spannungswerte. Jede Bewertung erzählt eine spezifische Geschichte darüber, wie sich die Komponente unter Stress verhält.

Nennspulenspannung (Nennspannung)

Die Hersteller geben für jede Spule eine ideale Betriebsspannung an. Normalerweise werden Standardwerte wie 5 V, 12 V oder 24 V angezeigt. Ingenieure verwenden diesen Nennwert als primäre Sortiermetrik für die Auswahl der Komponenten. Es stellt jedoch nur eine ideale Laborbasislinie dar. Die reale Stromversorgung schwankt ständig. Daher führt die Betrachtung des Nominalwerts als strikte Grenze zum Scheitern. Sie müssen sich die Spezifikationstabelle genauer ansehen.

Aufnahmespannung (Muss-Betriebsspannung)

Die Anzugsspannung stellt die garantierte Mindestspannung dar, die zur Betätigung der Kontakte erforderlich ist. Das Magnetfeld muss die innere Federspannung überwinden. Dieser Schwellenwert garantiert die Betätigung. Normalerweise legen die Hersteller diesen Grenzwert auf 75–80 % der Nennspannung fest. Berücksichtigen Sie bei der Bewertung der Relaisspulenspannung die Leistungsfähigkeit Ihrer Antriebsschaltung. Die Ansteuerschaltung muss diese Mindestspannung konstant liefern. Dies muss auch unter den schlimmsten Spannungsabfallbedingungen der Fall sein. Wenn die Spannung Ihres Systems unter Last stark einbricht, schaltet das Relais nicht.

Drop-Out-Spannung (Must-Release-Spannung)

Die Abfallspannung bestimmt, wann die Komponente in den stromlosen Zustand zurückkehrt. Das Magnetfeld wird schwächer, wenn die Spannung abnimmt. Schließlich drückt die Feder die Kontakte auseinander. Bei Gleichstromspulen liegt dieser Schwellenwert typischerweise bei etwa 5–10 % der Nennleistung. Bei Halbleitertreibern tritt manchmal ein kleiner Reststrom aus. Wenn der Leckstrom die Abfallschwelle überschreitet, bleiben die Kontakte verriegelt. Sie müssen sicherstellen, dass Ihr Treiber die Stromversorgung unterhalb dieses kritischen Prozentsatzes vollständig unterbricht.

Maximal zulässige Spannung

Jede Spule hat eine absolute elektrische Obergrenze. Bei Überschreitung dieser Grenze verschlechtert sich die innere Isolierung. Hochspannung erzeugt übermäßige Hitze in den Wicklungen. Wenn Sie diese Grenze überschreiten, kommt es schnell zu einem thermischen Ausfall. In den meisten Datenblättern wird dieser Höchstwert mit 110–130 % des Nennwerts angegeben. Überprüfen Sie immer die maximal zulässige Spannung, wenn in Ihrer Stromversorgung plötzliche Spannungsspitzen auftreten.

Tabelle 1: Zusammenfassung der Referenzparameter der Relaisspule

Bewertung der Spulenspannung für Leiterplattenrelais im Vergleich zu industriellen Anwendungen

Ingenieure kategorisieren Lösungen basierend auf der physischen und elektrischen Umgebung. Die Anforderungen an ein Logic Board unterscheiden sich erheblich von denen einer Fabrikhalle. Sie müssen Ihre Bewertungskriterien entsprechend anpassen.

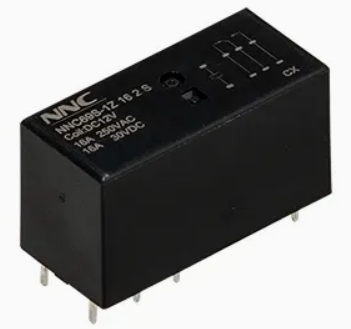

PCB-Relais-Integration (Niederspannungs-DC)

Das Design für Leiterplatten erfordert ein striktes Energiemanagement. Einschränkungen der Antriebsschaltung bestimmen die Auswahl der Komponenten. Normalerweise verwenden Sie 3,3-V-, 5-V- oder 12-V-Spulen. Mikrocontroller steuern diese Komponenten über MOSFETs oder Transistor-Arrays an. Ein Standard -Leiterplattenrelais arbeitet innerhalb sehr enger physikalischer Grenzen. Es muss einwandfrei funktionieren, ohne die Logikstromversorgung zu belasten.

Erfolgskriterien in diesem Umfeld drehen sich um Effizienz. Sie müssen einen geringen Stromverbrauch mit einem ausreichenden magnetischen Fluss in Einklang bringen. Empfindliche Spulen ziehen weniger Strom von der Platine. Allerdings müssen sie dennoch genügend Magnetkraft erzeugen, um die erforderliche Last zu schalten. Sie müssen dies tun, ohne die Stromversorgungsebene der Hauptplatine zu überlasten. Eine Überlastung der Stromversorgungsebene führt zu Mikrocontroller-Resets und fehlerhaftem Systemverhalten.

Schalttafelmontage und industrielle Steuerung (höherer DC/AC)

Industrielle Umgebungen stellen ganz andere Herausforderungen dar. Regelkreise erstrecken sich über lange Fabrikhallen. Einschränkungen der Antriebsschaltung erfordern häufig die Verwendung von 24 V Gleichstrom, 120 V Wechselstrom oder 240 V Wechselstrom. Höhere Spannungen mildern die Auswirkungen des Spannungsabfalls bei langen Kabelstrecken.

Erfolgskriterien sind hier Robustheit und AC-Handhabung. Wechselstromspulen funktionieren anders als Gleichstromspulen. Der Wechselstrom durchläuft zweimal pro Zyklus Null Volt. Dieser Nulldurchgang führt dazu, dass das Magnetfeld kurzzeitig zusammenbricht. Hersteller installieren Kupferschattierungsringe in AC-Modellen. Diese Ringe halten den magnetischen Fluss während der Nulldurchgänge aufrecht. Sie verhindern wirksam das 50/60-Hz-Brummgeräusch. Darüber hinaus müssen bei der Spezifikation hohe Einschaltströme berücksichtigt werden. Diese anfänglichen Spannungsstöße sind typisch für elektromagnetische Wechselstromspulen. Ein unzureichend dimensionierter Treiber fällt während der anfänglichen Stromspitze aus.

Implementierungsrisiken: Die Kosten einer falschen Spannungsspezifikation

Die Beurteilung operationeller Risiken gewährleistet langfristige Zuverlässigkeit. Wenn Sie Spannungsgrenzen ignorieren, fällt die Hardware aus. Wenn Sie die genauen Fehlermodi kennen, können Sie bessere Ausfallsicherungen entwerfen.

Die Gefahr einer Unterspannung (Contact Chatter)

Unterspannung ist bekanntermaßen zerstörerisch. Das Anlegen einer Spannung leicht unter der Ansprechschwelle führt zu einer schwachen magnetischen Anziehungskraft. Die Spule erzeugt gerade genug Kraft, um den Anker zu bewegen. Allerdings fehlt ihm die Kraft, die Kontakte fest zusammenzuhalten. Die innere Feder wehrt sich kontinuierlich.

Die Folge ist eine schwere mechanische Instabilität. Die Kontakte prallen schnell gegeneinander. Ingenieure nennen dieses Phänomen Kontaktgeschwätz. Rattern führt zu einer schnellen elektrischen Lichtbogenbildung über dem winzigen Luftspalt. Die örtliche Temperatur steigt dramatisch an. Diese extreme Hitze schmilzt das Kontaktmaterial. Die Metalle verschmelzen miteinander und es entsteht eine Kontaktverschweißung. Letztendlich führt dies zu einem katastrophalen Lastausfall.

Die Überspannungsgefahr (Thermal Runaway)

Eine andere Gefahr besteht darin, zu viel Spannung in die Komponente einzuspeisen. Der kontinuierliche Betrieb in der Nähe oder oberhalb der maximal zulässigen Spannung erhöht die Verluste. Die Kupferwicklungen wandeln die überschüssige elektrische Energie in Wärme um. Das Bauteil kann diese thermische Belastung nicht schnell genug abführen.

Das Ergebnis ist eine stetige Verschlechterung der inneren Materialien. Die den Kupferdraht umgebende Isolierung bricht zusammen. Sobald die Isolierung versagt, wird der benachbarte Draht kurzgeschlossen. Durch kurzgeschlossene Spulenwindungen sinkt der Gesamtwiderstand drastisch. Dadurch wird noch mehr Strom gezogen, was das thermische Durchgehen beschleunigt. Letztendlich verringert sich die mechanische Lebensdauer des Bauteils oder es verbrennt völlig.

Temperaturabhängigkeiten

Umgebungswärme verändert die elektrischen Eigenschaften vollständig. In jedem standardmäßigen elektromagnetischen Relais erhöht sich der Widerstand der Kupferspule um etwa 0,4 % pro Grad Celsius. Wenn sich das Gehäuse erwärmt, steigt der Innenwiderstand. Ein höherer Widerstand bedeutet, dass die Spule bei gleicher Spannung weniger Strom zieht. Weniger Strom bedeutet ein schwächeres Magnetfeld.

Dies stellt einen massiven Risikofaktor für geschlossene Systeme dar. Eine Komponente könnte bei 20 °C auf dem Prüfstand einwandfrei funktionieren. Bei 85 °C im Feld kann es jedoch sein, dass die Temperatur völlig ausbleibt. Bei unzureichender Pufferung der Versorgungsspannung kann das schwache Magnetfeld die Federspannung nicht überwinden. Sie müssen immer die thermischen Derating-Kurven konsultieren, um diesen Fehler in heißen Umgebungen zu verhindern.

Tabelle 2: Häufige Fehlermodi und Grundursachen

Entscheidungsrahmen: Auswahl des richtigen Relais für Ihre Stückliste

Die endgültige Auswahl der Komponenten erfordert eine schrittweise Logik. Sie können es sich nicht leisten, bei der Erstellung einer Stückliste (BOM) zu raten. Befolgen Sie diesen systematischen Entscheidungsrahmen, um eine perfekte betriebliche Abstimmung sicherzustellen.

1. Schritt 1: Verfügbare Steuerversorgung zuordnen. Bestimmen Sie die absolut ungünstigste Mindestspannung, die Ihr Netzteil ausgibt. Tun Sie dies unter voller Systemlast. Messen Sie den Spannungsabfall an Leiterbahnen, Drähten und Anschlüssen. Sie müssen die tatsächliche Spannung kennen, die an den Komponentenpins ankommt.
2. Schritt 2: Wählen Sie die Nennspannung aus. Wählen Sie die nächstgelegene Standardspulenspannung, die sicher zu Ihrer Versorgung passt. Nehmen wir beispielsweise an, dass die garantierte Mindestversorgung 11,5 V beträgt. Die Auswahl einer 12-V-Nennkomponente mit einem 8,4-V-Pickup-Nennwert ist äußerst sicher. Sie verfügen über einen massiven Puffer gegen Spannungseinbrüche.
3. Schritt 3: Dimensionieren Sie die Treiberkomponente. Stellen Sie sicher, dass der Antriebstransistor oder IC den Nennstrom problemlos verarbeiten kann. Planen Sie immer eine Sicherheitsmarge von mindestens 20 % ein. Darüber hinaus müssen Sie für Gleichstromkreise eine Flyback-Diode einbauen. Die Diode unterdrückt zerstörerische Induktionsspitzen, wenn das Magnetfeld zusammenbricht.
4. Schritt 4: Überprüfen Sie die Einhaltung der Umweltvorschriften. Überprüfen Sie die maximal zu erwartende Umgebungstemperatur in Ihrem Gehäuse. Hitze verändert alles. Konsultieren Sie die thermische Derating-Kurve im Datenblatt des Herstellers. Sie müssen sicherstellen, dass die Aufnahmespannung auch bei maximalen Betriebstemperaturen innerhalb der Leistungsfähigkeit Ihrer Versorgung bleibt.

Durch die strikte Befolgung dieser vier Schritte können Sie die meisten Ausfälle vor Ort vermeiden. Ein strukturiertes Vorgehen garantiert die Hardware-Resilienz.

Abschluss

Die Festlegung der Spannung der Relaisspule bleibt ein heikles Gleichgewicht zwischen mechanischer Physik und elektrischen Grenzen. Es erfordert viel mehr als nur die Zuordnung von Zahlen in einem Schaltplan. Sie müssen Spannungsabfälle, thermische Verschiebungen und Treiberverluste berücksichtigen. Das Vernachlässigen dieser Details führt zu Kontaktgeräuschen, thermischem Durchgehen und unvorhersehbarem Systemverhalten. Sie müssen immer die Datenblätter des Herstellers konsultieren. Überprüfen Sie sorgfältig die thermischen Kurven, die minimalen Aufnahmeschwellen und die maximal zulässigen Grenzwerte, bevor Sie Ihre Stückliste fertigstellen.

Ihre empfohlene nächste Aktion ist klar. Ermitteln Sie zunächst Ihre Worst-Case-Stromversorgungskennzahlen. Als nächstes fordern Sie technische Muster von Ihrem vertrauenswürdigen Komponentenhersteller an. Testen Sie abschließend die Spulenleistung ausgiebig auf dem Prüfstand. Setzen Sie die Proben den spezifischen Temperatur- und Belastungsbedingungen Ihrer beabsichtigten Anwendung aus. Tests in der Praxis validieren Ihre Datenblattanalyse und sichern Ihr endgültiges Design.

FAQ

F: Kann ich eine 12-V-Relaisspule mit einem 9-V-Netzteil betreiben?

A: Technisch gesehen könnte es bei Raumtemperatur funktionieren, wenn 9 V über der 75 %-Ansprechschwelle liegen. Es ist jedoch äußerst unzuverlässig. Mit steigender Umgebungstemperatur erhöht sich der Kupferwiderstand, sodass mehr Spannung erforderlich ist, um einen ausreichenden magnetischen Fluss zu erzeugen. Eine 9-V-Versorgung lässt keinen Sicherheitsspielraum. Wir empfehlen dies nicht für Produktionsumgebungen.

F: Was passiert, wenn ich Wechselspannung an eine Gleichstrom-Relaisspule anlege?

A: Die Spule fungiert als hochohmige Drossel. Da der Wechselstrom ständig wechselt, bricht das auf Gleichstrom ausgelegte Magnetfeld kontinuierlich zusammen. Die Komponente funktioniert nicht ordnungsgemäß. Es klappert heftig, erzeugt übermäßige Hitze und kann dazu führen, dass die inneren Wicklungen sehr schnell durchbrennen.

F: Warum kommt es zu einer Spannungsspitze, wenn die Relaisspule abschaltet?

A: Dies wird als induktiver Rückschlag bezeichnet. Wenn Sie die Stromversorgung einer elektromagnetischen Relaisspule unterbrechen, bricht das Magnetfeld schnell zusammen. Dieses kollabierende Feld induziert eine massive Hochspannungsspitze mit umgekehrter Polarität. Sie müssen in Gleichstromkreisen eine Flyback-Diode installieren, um diese Energie sicher abzuleiten und Ihren Treibertransistor zu schützen.

F: Beeinflusst die Spulenspannung die Kontaktschaltkapazität?

A: Nein. Die Spulenspannung steuert ausschließlich den internen Elektromagneten. Die Kontakte verfügen über eine völlig getrennte Spannungs- und Strombemessung, die für die externe Last ausgelegt ist. Diese beiden Systeme sind elektrisch voneinander isoliert. Sie sind lediglich durch die mechanische Armatur physikalisch miteinander verbunden.
