Bei Schalttafeln mit hoher Dichte führt die Diagnose eines einzelnen Fehlerpunkts ohne visuelle oder mechanische Hilfsmittel zu einer drastischen Verlängerung der mittleren Reparaturzeit (MTTR). In industriellen Umgebungen sind häufig Standardrelais zu finden, die grundlegende Schaltfunktionen einwandfrei ausführen. Fehlende integrierte Diagnosefunktionen verlagern jedoch die Beweislast auf Multimeter und die SPS-Logiküberwachung. Dieser blinde Ansatz verbraucht wertvolle Zeit für die Fehlerbehebung.
Um zu beurteilen, ob eine Standardisierung auf Relais mit integrierten Testtasten und LEDs erfolgen soll, ist es erforderlich, deren direkte Auswirkungen zu verstehen. Sie müssen die Betriebszeit, die Einhaltung von Sicherheitsbestimmungen und die Effizienz der Fehlerbehebung genau prüfen. Wenn Steuerungssysteme ausfallen, benötigen Wartungsteams klare, sofortige Signale, um die Grundursache zu isolieren. Visuelle Hinweise optimieren den gesamten Diagnose-Workflow ab dem Moment, in dem ein Techniker die Schranktür öffnet. Wir werden untersuchen, wie moderne Anzeigedesigns längere Ausfallzeiten verkürzen und Ihre Strategie zur elektrischen Wartung verbessern.
Standardrelais ohne Anzeigen zwingen Techniker dazu, während einer Fehlersequenz jede Klemme manuell zu prüfen. Stellen Sie sich ein Szenario vor, in dem eine kritische Förderlinie plötzlich stoppt. Der Betreiber ruft die Wartung an. Der Techniker kommt und öffnet die Tür des Hauptpanels. Im Inneren stehen ihnen Dutzende identischer, undurchsichtiger Relais gegenüber. Keiner bietet visuelle Statushinweise. Der Techniker muss zunächst die SPS-Ausgabe systematisch überprüfen. Sie schnappen sich ein Digitalmultimeter. Sie prüfen Terminal für Terminal sorgfältig.
Dieser manuelle Vorgang dauert pro Komponente mehrere Minuten. Anschließend überprüfen sie die Relaisspule. Als nächstes überprüfen sie die Downstream-Kontakte. Dieses Sondieren erfordert höchste Konzentration. Außerdem entstehen dadurch unnötige Sicherheitsrisiken im Zusammenhang mit der Spannung. Ein erfolgreiches Bedienfelddesign muss die Diagnosezeit während dieser ungeplanten Ausfallzeiten minimieren. Jede verschwendete Minute zerstört Produktionspläne.
Die Unterscheidung zwischen einem ausgefallenen SPS-Ausgang, einer durchgebrannten Relaisspule oder einem verschweißten Kontakt bleibt ohne visuelle Hilfsmittel sehr arbeitsintensiv. In großen Systemen steigen die Kosten der Mehrdeutigkeit rapide an. Platten mit hoher Dichte verstärken das Problem. Es ist unglaublich frustrierend, unter Hunderten eine fehlerhafte Komponente zu finden. Das Panel-Design bestimmt direkt Ihre Geschwindigkeit bei der Fehlerbehebung. Wenn Sie Paneele mit Blindkomponenten konstruieren, sind längere und teurere Ausfälle praktisch garantiert.
Der Einsatz einer LED-Anzeigebaugruppe mit Relaistesttaste verändert den Wartungsablauf vollständig. Der Techniker öffnet die Tür und sieht sofort den Logikzustand des Panels. Sie könnten neunundvierzig leuchtende LEDs und eine dunkle LED beobachten. Die dunkle Komponente isoliert den Problembereich sofort. Sie wissen, dass die SPS keinen Strom mehr sendet oder dass die Spule komplett ausgefallen ist. Durch diese visuelle Prüfung entfallen zwanzig Minuten manueller Messgeräteprüfung.
LEDs zeigen an, dass die SPS oder Steuerung aktiv Spannung an die Spule sendet. Erfahrene Experten verstehen jedoch die Einschränkungen. LEDs zeigen die Leistungsabgabe der Spule an, nicht unbedingt den Kontaktschluss. Sollte sich ein Kontakt durch hohe Einschaltströme mechanisch verklemmen oder verschweißen, kann die LED trotzdem hell leuchten. Techniker müssen sich bei der elektrischen Diagnose auf den Indikator verlassen und gleichzeitig die mechanischen Gegebenheiten im Auge behalten.
Manuelle Testtasten ermöglichen eine physikalische Simulation des Lastkreises. Sie können die mechanische Überbrückung mit einem isolierten Werkzeug betätigen. Dadurch werden die Kontakte geschlossen, ohne dass die Spule elektrisch erregt wird. Es ermöglicht eine schnelle Überprüfung nachgeschalteter Geräte. Sie können sofort Motoren testen, Ventile öffnen oder Sekundärschütze testen. Dadurch wird die Inbetriebnahme und der Probelauf deutlich erleichtert. Sie umgehen komplexe SPS-Softwarevariablen vollständig.
Tabelle: Diagnoseeffizienz – Standard- und Anzeigerelais
| Diagnoseaufgabe | Standard „Blind“-Relais | Relais mit Anzeige- und Testtaste |
|---|---|---|
| Überprüfen Sie die SPS-Ausgangsspannung | Erfordert eine manuelle Messung der Spulenanschlüsse mit einem Multimeter. | Sofortige visuelle Bestätigung durch beleuchtete LED. |
| Testen Sie die Downstream-Last | Erfordert die Überbrückung von Terminals oder das Erzwingen von Softwarelogik. | Einfaches Drücken der mechanischen Testtaste. |
| Identifizieren Sie einen mechanischen Stau | Erfordert den Ausbau des Relais und die Prüfung auf einem Prüfstand. | Beobachten Sie die Position der mechanischen Flagge im Vergleich zum LED-Status. |
Die Wahl des richtigen mechanischen Überbrückungsstils erfordert die Bewertung der Sicherheitsstandards der Anlage. Industrievorschriften regeln streng die Art und Weise, wie Bediener mit Bedienfeldern interagieren. Ihre Hardware-Auswahl wirkt sich direkt auf die Einhaltung der Sicherheitsvorschriften aus.
Momentantasten nutzen federbelastete Mechanismen. Die internen Kontakte schließen nur, solange Sie aktiv auf die Taste drücken. Sobald Sie Ihr Werkzeug entfernen, drückt die Feder die Kontakte wieder auf. Diese bleiben ideal für schnelle Durchgangsprüfungen. Das Risiko, dass Techniker ein außer Kraft gesetztes System verlassen, ist minimal. Die Maschine kehrt automatisch in einen sicheren Zustand zurück.
Sperrbare Tasten funktionieren anders. Sie können sie durch Drücken und Drehen in eine verriegelte, geschlossene Position bringen. Dies erweist sich bei längeren Testsequenzen als äußerst nützlich. Sie können einen Pumpenkreislauf sperren, während Sie die Rohrleitungen in der gesamten Anlage inspizieren. Allerdings birgt dies ein erhebliches Implementierungsrisiko. Es stellt ein erhebliches Sicherheitsrisiko dar, wenn es während des normalen Betriebs verriegelt bleibt. Die SPS verliert jegliche Fähigkeit, diesen bestimmten Ausgang abzuschalten.
Die Implementierung abschließbarer Funktionen erfordert strenge Lockout/Tagout-Protokolle (LOTO). Sie müssen sicherstellen, dass alle überschriebenen Komponenten in ihren Standardzustand zurückkehren. Berücksichtigen Sie diese Best Practices für abschließbare Relais:
Durch die Behebung häufiger Probleme bei der Verkabelung und der Elektrik wird sichergestellt, dass Ihre Anzeigerelais zuverlässig funktionieren. Die Realität der Integration überrascht oft unerfahrene Schalttafelbauer.
Leckströme führen häufig zu Fehlalarmen. Halbleiter-SPS-Ausgänge verwenden Triacs oder Transistoren. Diese internen Komponenten unterbrechen die Stromversorgung im ausgeschalteten Zustand nie vollständig. Sie leiten eine kleine Menge elektrischen Stroms in die Leitung ab. Hochempfindliche LED-Relais benötigen zum Aktivieren nur sehr wenig Strom. Daher kann es sein, dass sie schwach leuchten oder überhaupt nicht erlöschen. Sie müssen diese Leckage berücksichtigen. Durch die Installation eines parallelen Entladewiderstands wird die Streuspannung unter den Abfallschwellenwert des Relais gezogen.
Sie müssen auch die AC- und DC-Spulenindikatoren sorgfältig spezifizieren. AC-Panels verwenden häufig zweifarbige LEDs oder spezielle Anzeigeschaltungen, die sich von DC-Modellen unterscheiden. Wenn Sie ein Gleichstromrelais an eine Wechselstromsteckdose anschließen, wird die interne Anzeige sofort zerstört. Klare optische Markierungen verhindern diese Austauschfehler.
Schließlich verstehen Sie die Logik der Lampentest-Drucktaste. Sie müssen zwischen festverdrahteten Relais-LEDs und externen Bedienfeldanzeigen unterscheiden. Externe Lampen werden häufig an SPS-Lampentest-Logikblöcke angeschlossen. Interne Relais-LEDs bleiben direkt über der Spule fest verdrahtet. Sie leuchten nur auf, wenn die Spule richtig Strom erhält. Detaillierte Verdrahtungspläne und Anwendungshinweise finden Sie in der technischen Dokumentation des Miniaturrelais MY4N .
Die Bewertung und Spezifikation des richtigen Relais bestimmt die langfristige Zuverlässigkeit des Panels. Sie müssen den begrenzten Platzbedarf des Panels mit den Anforderungen an erweiterte Funktionen in Einklang bringen. Din-Rail-Immobilien kosten Geld. Sperrige Komponenten erfordern größere Gehäuse, was die Herstellungskosten in die Höhe treibt.
Miniaturrelaisdesigns bieten den perfekten Kompromiss. Sie packen wichtige Diagnosewerkzeuge auf engstem Raum zusammen. Sie bewerten diese Optionen anhand von Kontaktbewertungen, Pin-Konfigurationen und Basiskompatibilität. Die Standardisierung auf eine einzige, vielseitige Stellfläche reduziert Ihren Ersatzteilbestand.

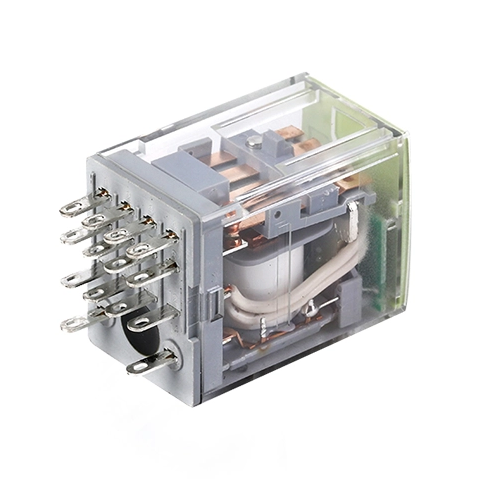

Betrachten Sie als Paradebeispiel vierpolige Miniaturkonstruktionen. Sie bieten mehrere Kontaktpfade für komplexe Schaltroutinen. Sie verfügen weiterhin über mechanische Anzeigeflaggen, manuelle Testtasten und helle LEDs. Für diese Funktionen müssen Sie keinen Platz auf der DIN-Schiene opfern. Durch die Auswahl der MY4N-Miniaturrelaiskonfiguration wird sichergestellt, dass Ihre Panels mühelos moderne Diagnosestandards erfüllen. Es bietet eine robuste Schaltleistung und ein umfassendes visuelles Feedback.
Ergreifen Sie umsetzbare Schritte zur Verbesserung Ihrer Systeme. Prüfen Sie die MTTR Ihres aktuellen Panels. Bewerten Sie die Standardisierung anhand spezifischer Indikatormodelle in allen Ihren Einrichtungen. Aktualisieren Sie Ihre Beschaffungsspezifikationen, um Diagnosefunktionen für alle neuen Schalttafelaufbauten ausdrücklich vorzuschreiben.
Die Umrüstung auf Relais mit LEDs und Testtasten ist für jede Einrichtung eine Investition mit hoher Rendite. Diese einfache Hardware-Entscheidung reduziert die Fehlerbehebungszeit direkt von Stunden auf nur wenige Minuten. Bediener und Techniker erhalten unmittelbar Einblick in komplexe Regelkreise.
Obwohl visuelle Indikatoren keine ordnungsgemäßen elektrischen Prüfverfahren ersetzen, dienen sie als entscheidende erste Verteidigungslinie gegen längere Ausfallzeiten. Sie machen Rätselraten überflüssig und sorgen dafür, dass sich Ihre Wartungsteams auf die Behebung tatsächlicher Probleme konzentrieren können, anstatt nach unsichtbaren Fehlern zu suchen. Stellen Sie sicher, dass Ihre interne Beschaffungsstrategie strenge Sicherheitsanforderungen mit maximaler betrieblicher Effizienz in Einklang bringt.
A: Nein. Die LED zeigt an, dass Spannung an der Spule anliegt. Selbst wenn die LED einwandfrei leuchtet, kann es zu mechanischen Ausfällen, verklemmten Ankern oder verschweißten Kontakten kommen. Sie müssen den physischen Lastbetrieb unabhängig überprüfen.
A: Ja, insbesondere abschließbare Testtasten. Wenn sie aktiviert bleiben, setzen sie die Logik des Steuerungssystems vollständig außer Kraft. Dies kann dazu führen, dass Maschinen unerwartet gestartet werden und Sicherheitsverriegelungen umgangen werden. Standardarbeitsanweisungen müssen ihre ordnungsgemäße Verwendung strikt vorschreiben.
A: Dies wird typischerweise durch Leckstrom von einem Halbleiter-SPS-Ausgang (Triac oder Transistor) verursacht. Durch die Installation eines Parallelwiderstands mit der richtigen Größe wird die Streuspannung erfolgreich unter den Beleuchtungsschwellenwert der LED gezogen.
A: Intern sind die LED-Anzeige und ihr Strombegrenzungswiderstand parallel zur Relaisspule geschaltet. Durch diese Konfiguration wird sichergestellt, dass die LED direkt beim Einschalten des Systems die volle Steuerspannung erhält.
