NNC71H
CLION
Verfügbarkeitsstatus: | |
---|---|
Menge: | |
Funktionsprinzip: Der NNC71H (JQX-45F) arbeitet nach dem Grundprinzip der elektromagnetischen Induktion.Wenn Strom durch die Spule fließt, erzeugt sie ein Magnetfeld, das das Relais aktiviert und die elektrischen Kontakte öffnet oder schließt, um den Stromfluss in einem Stromkreis zu steuern.
Produktübersicht: Das NNC71H (JQX-45F) ist ein Hochleistungsrelais, das für Anwendungen entwickelt wurde, die umfangreiche Schaltfunktionen erfordern.Seine Konstruktion ist auf Langlebigkeit und Belastbarkeit zugeschnitten und eignet sich daher für Umgebungen mit hohen Anforderungen an Zuverlässigkeit und Haltbarkeit.
Hauptmerkmale:
Langlebige Konstruktion: Die Struktur des Relais ist robust, bietet eine hohe Widerstandsfähigkeit gegen Stöße und Vibrationen und ist von CE und CCC für Sicherheit und Qualitätssicherung zertifiziert.
Hochlastschaltung: Mit Nennlasten von 40 A und 50 A kann der NNC71H (JQX-45F) erhebliche elektrische Ströme bewältigen und ist somit ideal für Hochleistungsanwendungen.

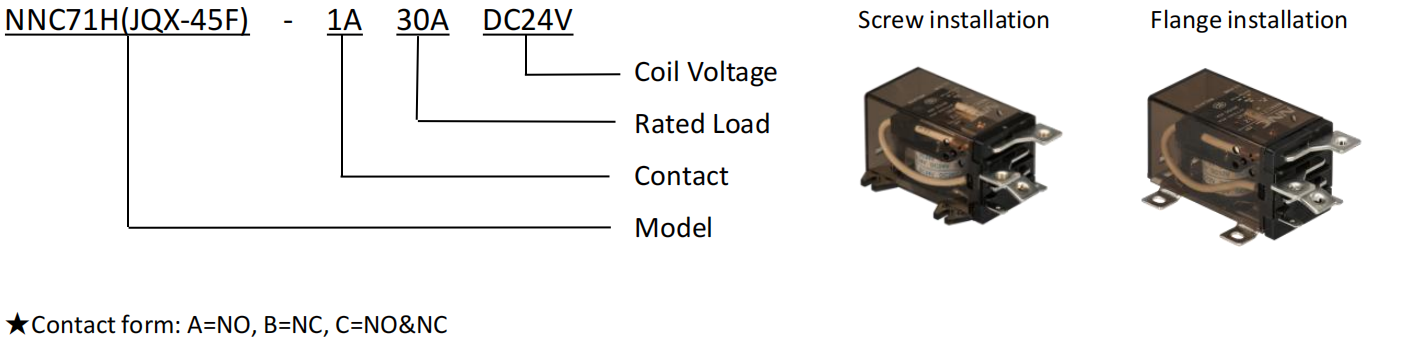

Flexible Installation: Das Relais ist mit Schrauben- und Flanschinstallationsoptionen erhältlich und kann problemlos in verschiedene Systeme und Konfigurationen integriert werden.
Kontaktform: Das Relais bietet eine Auswahl an Kontaktformen (A=NO, B=NC, C=NO&NC), um verschiedenen Schaltkreiskonfigurationen gerecht zu werden.
Anpassbare Spulenspannung: Die Spulenspannung kann von DC6-220V bis AC6-380V angepasst werden, sodass das Relais an spezifische Anwendungsanforderungen angepasst werden kann.

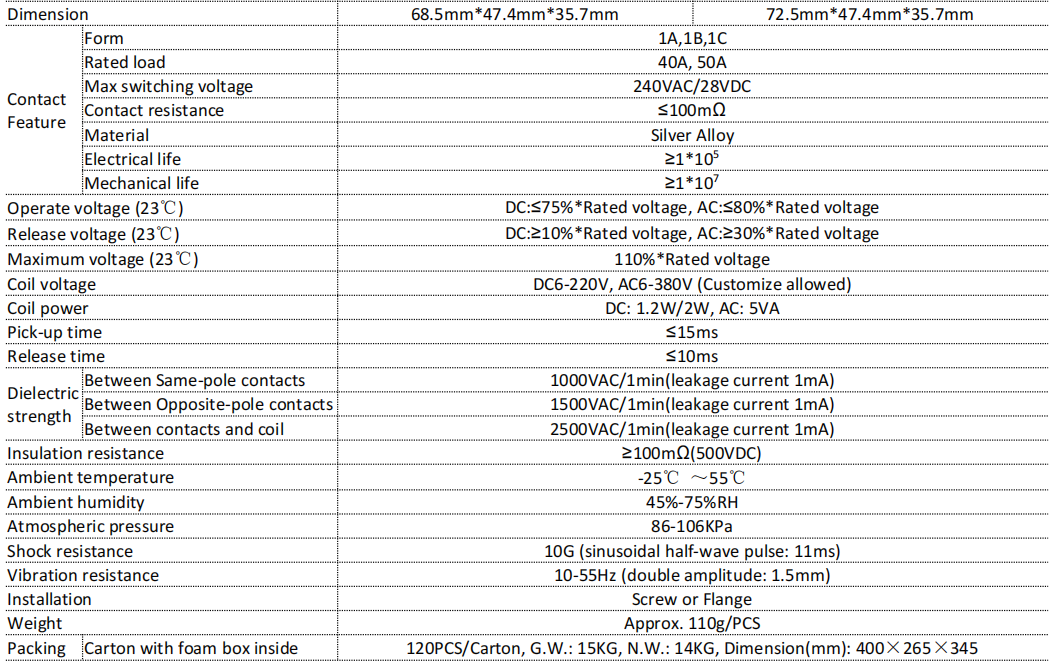

Technische Spezifikationen:
Abmessungen: Es stehen zwei Optionen zur Verfügung: 68,5 mm 47,4 mm 35,7 mm für Schraubenmontage und 72,5 mm 47,4 mm 35,7 mm für Flanschmontage.
Kontaktwiderstand: Die Kontakte aus Silberlegierung gewährleisten einen niedrigen Widerstand, ≤100 mΩ, für eine effiziente Stromübertragung.
Elektrische und mechanische Lebensdauer: Das Relais ist auf Langlebigkeit ausgelegt und hat eine elektrische Lebensdauer von ≥1x10^5 Schaltspielen und eine mechanische Lebensdauer von ≥1x10^7 Schaltspielen.
Betriebsspannung: Der Betrieb erfolgt in einem Bereich von ≤75 % der Nennspannung für Gleichstrom und ≤80 % für Wechselstrom bei 23 °C.
Umweltbeständigkeit:
Umgebungsbedingungen: Das Relais ist für den Betrieb bei Umgebungstemperaturen von -25 °C bis 55 °C und einer Luftfeuchtigkeit von 45 % bis 75 % relativer Luftfeuchtigkeit ausgelegt.
Stoß- und Vibrationsfestigkeit: Es hält Stößen von bis zu 10 G und Vibrationen im Bereich von 10–55 Hz stand und stellt seine Widerstandsfähigkeit unter schwierigen Bedingungen unter Beweis.
Verpackung und Versand:
Kartonverpackung: Die Relais sind in Kartons mit Schaumstoffboxen im Inneren verpackt, so dass 120 Stück pro Karton für einen sicheren Transport bereitgestellt werden.
Anwendungen: Der NNC71H (JQX-45F) eignet sich gut für den Einsatz in der industriellen Automatisierung, in Stromverteilungssystemen und für alle Anwendungen, die Hochleistungsschaltung und -steuerung erfordern.
Fazit: Das Leistungsrelais NNC71H(JQX-45F) ist ein Beweis für die Mischung aus Stärke, Flexibilität und Zuverlässigkeit, die in Hochleistungsschaltanwendungen erforderlich ist.Sein langlebiges Design und die anpassbaren Funktionen machen es zu einer vielseitigen und zuverlässigen Komponente für eine Vielzahl industrieller Anwendungen.Für weitere Informationen oder Anfragen zu Großbestellungen wenden Sie sich an Clion Electric Co., Ltd.
