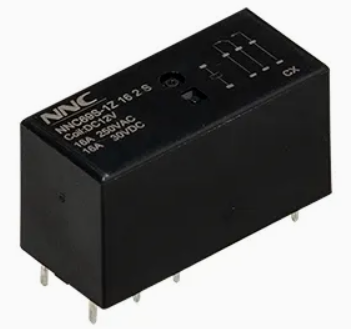

Versiegelte vs. unversiegelte PCB-Relais für Haushaltsgeräte

Die Zuverlässigkeit von Haushaltsgeräten hängt häufig von einer winzigen, leicht zu übersehenden Komponente auf der Leiterplatte ab. Fällt dieser Schalter aus, fällt in der Regel auch die gesamte Maschine aus. Solche Ausfälle führen schnell zu teuren Garantieansprüchen und schädigen den hart erkämpften Ruf der Marke. Entwicklungsingenieure kämpfen ständig darum, die Vorabkosten für Komponenten mit den rauen Bedingungen in der Praxis in Einklang zu bringen. Geräte sind täglich Feuchtigkeit, Flusen, Fett und extremer Hitze ausgesetzt. Die Auswahl des falschen Relaisschutztyps ist praktisch eine Garantie für frühzeitige Feldausfälle. Wir werden untersuchen, wie automatisierte Fertigungsmethoden und Endbenutzerumgebungen Ihre genaue Komponentenauswahl beeinflussen. Sie werden ein evidenzbasiertes Framework entdecken, das Ihnen bei dieser wichtigen Designentscheidung hilft. Unser Ratgeber schlüsselt den Kernkonflikt zwischen Umweltschutz und thermischer Effizienz auf. Letztendlich erfahren Sie genau, wie Sie die richtige Relaiskonfiguration festlegen, um einen robusten Produktlebenszyklus von zehn bis fünfzehn Jahren zu gewährleisten.

Wichtige Erkenntnisse

• Die Wahl zwischen einem versiegelten oder einem nicht versiegelten PCB-Relais wird in erster Linie durch den automatisierten Herstellungsprozess (z. B. Wellenlöten, Schutzbeschichtung) und die Betriebsumgebung des Geräts bestimmt.
• Ein versiegeltes PCB-Relais (RT III / Wash-Tight) verhindert das Eindringen von Flussmittel und Waschlösungsmittel während der Herstellung, kann jedoch intern erzeugtes Ozon und Wärme einfangen, was möglicherweise die Kontaktlebensdauer verkürzt.
• Nicht abgedichtete (oder flussmittel- bzw. staubgeschützte) Relais bieten eine hervorragende Wärmeableitung und niedrigere Stückkosten, wodurch sie optimal für trockene, stabile Geräteumgebungen geeignet sind.
• Standardisierungsanforderungen (z. B. IEC 60335-1 für unbeaufsichtigte Geräte) haben großen Einfluss auf die endgültige Komponentenspezifikation.

Der Kompromiss zwischen Zuverlässigkeit und Kosten beim PCB-Design für Haushaltsgeräte

Ein Relaisausfall führt oft direkt zu einem katastrophalen Geräteausfall. Stellen Sie sich vor, dass das Heizungsrelais einer Waschmaschine in der Position „EIN“ feststeckt. Durch diese Fehlfunktion kocht das Wasser unkontrolliert, wodurch das Gerät zerstört wird und es zu schweren Verletzungen des Benutzers kommen kann. Umgekehrt stoppt ein Relais, das nicht „OFFEN“ ist, den Heizzyklus vollständig. Der Nutzer registriert das Gerät sofort als defekt. Sie müssen beide Fehlerarten durch eine genaue Komponentenspezifikation verhindern.

Ingenieure definieren Erfolg durch die Abwägung mehrerer gegensätzlicher Anforderungen. Sie müssen ein Relais finden, das den Belastungen in der automatisierten Fertigung standhält. Beim Wellenlöten kommt es zu einem starken Thermoschock. Beim Waschen mit Wasser werden aggressive chemische Lösungsmittel eingesetzt. Nach der Montage muss die Komponente einen anspruchsvollen Verbraucherlebenszyklus überstehen. Typische Haushaltsgeräte haben eine Lebensdauer von zehn bis fünfzehn Jahren. Sie müssen diese Langlebigkeit erreichen, ohne die Produktionskosten pro Einheit zu erhöhen. Das Hinzufügen unnötiger Schutzfunktionen schmälert schnell die Gewinnmargen in Produktionslinien mit hohen Stückzahlen.

Umweltschwankungen verändern Ihren Designansatz drastisch. Sie müssen Geräte in verschiedene Umweltklassen einteilen. Geschirrspüler, Waschmaschinen und HVAC-Systeme arbeiten unter nassen, rauen Bedingungen. Sie sind ständiger Feuchtigkeit, Kondensation und chemischen Dämpfen ausgesetzt. Backöfen, Mikrowellen und Kaffeemaschinen sind Trockengeräte. Sie arbeiten in stabilen Umgebungen mit gelegentlich hoher Hitze. Wir können keine universelle Regel für die Komponentenauswahl auf diese unterschiedlichen Kategorien anwenden. Die spezifische Betriebsumgebung bestimmt das für die Schaltung erforderliche Grundschutzniveau.

Bewertung des versiegelten PCB-Relais: Schutz vs. eingeschlossene Emissionen

Industriestandards definieren „versiegelte“ Geräte basierend auf ihren Schutzfunktionen. Ein typisches versiegeltes PCB-Relais trägt normalerweise die waschdichte Klassifizierung RT III. Hersteller versiegeln das Kunststoffgehäuse mit Epoxidharz. Dies verhindert das Eindringen von Flüssigkeit beim aggressiven Reinigen der Leiterplatte. Hermetisch abgedichtete Relais stellen eine höhere Stufe dar und nutzen Glas-Metall-Dichtungen. Allerdings verwenden Gerätehersteller aufgrund der unerschwinglichen Kosten selten hermetische Konstruktionen.

Versiegelte Konfigurationen bieten erhebliche Herstellungs- und Betriebsvorteile. Sie bieten vollständige Immunität gegen das Eindringen von Flussmittel beim automatisierten Wellenlöten. Flüssiges Flussmittel kann die Epoxidbarriere nicht durchdringen und die internen Kontakte verunreinigen. Darüber hinaus bieten sie robusten Schutz gegen raue Geräteumgebungen. Versiegelte Gehäuse blockieren Feuchtigkeit, Flusen in der Luft und Kochfett. Diese Isolierung verhindert Kontaktoxidation und mechanisches Blockieren über Jahre hinweg im täglichen Gebrauch.

Trotz dieser Vorteile müssen Sie mit erheblichen Implementierungsrisiken umgehen. Das kritischste Problem betrifft intern eingeschlossene Emissionen. Bei Kontaktschaltvorgängen kommt es natürlicherweise zu Lichtbögen. Dieser hochenergetische Lichtbogen erzeugt Ozon und verdampft mikroskopisch kleine Mengen an Kunststoff und Metall. Ein vollständig abgedichtetes Gehäuse fängt diese Gase im Gehäuse ein.

Eingeschlossene Emissionen beeinträchtigen zwangsläufig die Leistung der Komponenten. Das eingeschlossene Ozon beschleunigt die Oxidation an den Kontakten aus der Silberlegierung. Mit der Zeit erhöht sich durch Kohlenstoffablagerungen der Kontaktwiderstand. Ein höherer Widerstand erzeugt übermäßige Hitze, was letztlich dazu führt, dass die Kontakte miteinander verschweißen oder das Kunststoffgehäuse zerstört wird. Sie können dieses Risiko mindern, indem Sie „die Spitze abschlagen“. Hersteller formen einen winzigen Kunststoffstift in die Relaisabdeckung ein. Nachdem der Waschprozess in der Fabrik abgeschlossen ist, brechen die Arbeiter diese Spitze physisch ab. Durch diesen einfachen Vorgang wird das Gehäuse entlüftet, sodass schädliche Gase entweichen können und gleichzeitig das thermische Gleichgewicht wiederhergestellt wird.

Bewertung unversiegelter PCB-Relais: thermische Effizienz und Kostenoptimierung

Nicht versiegelte Konfigurationen umfassen zwei primäre Branchenklassifizierungen. RT I-Geräte sind staubgeschützt, bieten jedoch nur minimalen Schutz gegen Flüssigkeiten oder Dämpfe. RT II-Geräte sind flussmittelfest. Sie sind rund um die Basisanschlüsse mit einer Grunddichtung versehen. Dieses Dichtmittel verhindert, dass verdampftes Flussmittel beim Wellenlöten nach oben in das Gehäuse gelangt. Allerdings können RT II-Geräte dem Eintauchen in Flüssigkeiten oder aggressivem Waschen nach dem Löten nicht standhalten.

Diese einfacheren Designs bieten einzigartige Leistungsvorteile. Sie ermöglichen ein sofortiges Ausgasen von Lichtbögen. Schädliche Ozon- und Kohlenstoffdämpfe entweichen ungehindert in die umgebende Atmosphäre. Diese Belüftung bewahrt die Kontaktintegrität und verlängert die elektrische Lebensdauer. Darüber hinaus bieten unversiegelte Gehäuse eine hervorragende Wärmeableitung. Wärme gelangt leicht von den internen Kontakten an die Außenluft. Dieser thermische Wirkungsgrad ist entscheidend für das Schalten von Hochstrom-Gerätelasten, wie z. B. Kompressormotoren von Kühlschränken.

Nicht versiegelte Geräte senken außerdem Ihre Grundkosten für die Stückliste. Sie erfordern weniger Epoxidharz und weniger Herstellungsschritte als ihre waschfesten Gegenstücke. Wenn diese Einsparungen auf Millionen von Produktionseinheiten multipliziert werden, sind sie von großer Bedeutung.

Sie sind jedoch mit deutlichen Implementierungsrisiken konfrontiert. Nicht abgedichtete Relais bleiben sehr anfällig für Flussmittelverunreinigungen. Wenn Ihre Fabrik Schwierigkeiten hat, die Wellenlötparameter zu kontrollieren, dringen Flussmitteldämpfe in das Gehäuse ein. Kondensiertes Flussmittel überzieht die Kontakte und führt zu einem sofortigen Stromausfall. Darüber hinaus sind unversiegelte Geräte für bestimmte Montageprozesse grundsätzlich ungeeignet. Sie können sie nicht auf Platten verwenden, die eine wässrige Reinigung erfordern. Sie können auch keine flüssige Schutzbeschichtung auf die Platine auftragen, da die Beschichtung durch die Kapillarwirkung direkt in den internen Mechanismus gezogen wird.

Vergleich von Umweltschutz und thermischem Profil

Versiegeltes vs. unversiegeltes PCB-Relais: Wichtige Auswahlkriterien für Geräte

Herstellungs- und Leiterplattenmontageprozess

Die Kapazitäten Ihrer Fertigungslinie bestimmen Ihre primären Einschränkungen. Wenn Ihre Produktion auf Wellenlöten basiert, gefolgt von einer Wasser- oder chemischen Wäsche, haben Sie keine andere Wahl. Sie müssen eine waschfeste RT III-Komponente auswählen. Der Wasserdruck und die Lösungsmittel machen jede geringere Klassifizierung sofort zunichte. Sie können diese Regel nur umgehen, indem Sie das Relais nach Abschluss der automatischen Waschphase von Hand verlöten.

Umgekehrt verwenden viele moderne Fabriken ein „No-Clean“-Flussmittelverfahren. Bei dieser Methode entfällt der Waschschritt nach dem Löten vollständig. Unter diesen spezifischen Bedingungen wird die Bewertung eines versiegelten gegenüber einem nicht versiegelten PCB-Relais viel einfacher. Ein unversiegeltes oder flussmittelbeständiges RT II-Modell wird zu einer äußerst praktikablen und kostengünstigen Option.

Lasttyp und Schaltfrequenz

Die Eigenschaften der elektrischen Last haben großen Einfluss auf Ihre thermische Strategie. Geräte, die Lasten mit hohem Einschaltstrom antreiben, wie Kompressoren oder Pumpenmotoren, erzeugen erhebliche Lichtbögen. Dieser Lichtbogen erzeugt örtlich große Hitze und expandierende Gase. Offene Relais leiten die entstehende Wärmeenergie weitaus besser ab als geschlossene Systeme. Sie halten eine niedrigere Betriebstemperatur aufrecht, was eine plastische Verformung verhindert.

Niedrigstrom-Signallasten erfordern einen völlig anderen Ansatz. Diese Schaltkreise schalten sehr kleine Strommengen, häufig für die Rückmeldung des Mikrocontrollers. Ihnen fehlt die elektrische Energie, die zum „Durchbrennen“ von Oberflächenverunreinigungen erforderlich ist. Wenn Sie unversiegelte Relais in staubiger oder fettiger Umgebung platzieren, bildet sich schnell ein Mikrofilm auf den Kontakten. Dieser Film verursacht Signalverlust. In diesen Szenarien sorgt ein versiegeltes Gehäuse für die notwendige Isolierung.

Betriebsumgebung der Appliance

Sie müssen die Komponente dem endgültigen Ziel der Appliance zuordnen. Umgebungen mit hoher Luftfeuchtigkeit bevorzugen einen versiegelten Schutz. In Waschmaschinen, Geschirrspülern und HVAC-Außengeräten kommt es ständig zu Kondensation. Wasserdampf dringt leicht in unversiegelte Gehäuse ein. Diese Feuchtigkeit führt zu schneller Spulenkorrosion und Kontaktoxidation. Sie müssen die Schaltkreise versiegeln, um eine langfristige Funktionalität sicherzustellen.

Umgebungen mit hoher Umgebungstemperatur erfordern maximale Belüftung. Öfen, Trockner und kommerzielle Toaster erzeugen extreme Innentemperaturen. Wenn Sie hier ein geschlossenes Gehäuse verwenden, dehnt sich die Innenluft stark aus. Die eingeschlossene Wärme bringt das Komponentengehäuse über seine strukturellen thermischen Grenzen hinaus. Die Entlüftung des Gehäuses verhindert mechanische Verformungen und sorgt für eine zuverlässige Ankerbewegung.

Compliance, Sicherheitsstandards und Beschaffungsvorauswahl

Regulatorische Rahmenbedingungen bieten strenge Leitlinien für Geräteentwickler. Sicherheitsbehörden gestatten keine willkürliche Komponentenauswahl. Sie müssen Standards wie UL 508 für industrielle Steuerungsgeräte und UL 60947-4-1 für Motorsteuerungen einhalten. Noch wichtiger ist, dass IEC 60335-1 Sicherheitsanforderungen für unbeaufsichtigte Haushaltsgeräte regelt. Intelligente Waschmaschinen und Roboterstaubsauger fallen in diese spezielle Kategorie.

IEC 60335-1 schreibt strenge Glühdrahtprüfungen vor. Dieser Test stellt sicher, dass sich die Kunststoffmaterialien bei elektrischen Fehlern nicht entzünden oder Flammen ausbreiten. Das Kunststoffgehäusematerial muss unabhängig vom Dichtungstyp diese Entflammbarkeitsanforderungen erfüllen. Wenn Sie ein versiegeltes PCB-Relais spezifizieren , stellen Sie sicher, dass der Hersteller Glühdraht-kompatible Harze verwendet.

Die Lieferantenbewertung erfordert eine strikte Beachtung der Testdaten. Sie müssen von Ihren Fertigungspartnern empirische Nachweise einfordern. Fordern Sie umfassende Lebenszyklustestdaten für Komponenten an, die unter Ihren spezifischen Lastprofilen betrieben werden. Akzeptieren Sie keine generischen ohmschen Lastdaten, wenn Sie eine induktive Motorlast schalten.

Sie sollten mehrere wichtige nächste Schritte einleiten, um Ihre Lieferkette zu sichern. Folgen Sie diesem strukturierten Ansatz:

1. Fordern Sie technische Muster von mindestens drei verschiedenen zertifizierten Lieferanten an.
2. Bewerten Sie die physische „Knock-off“-Entlüftungsimplementierung an Ihrer spezifischen Montagelinie. Stellen Sie sicher, dass Ihre Bediener zuverlässig auf die Feder zugreifen und diese brechen können.
3. Bestellen Sie kleine Prototypen-Chargen. Lassen Sie diese Einheiten durch Ihre eigentliche Wellenlöt- und Waschanlage laufen.
4. Unterziehen Sie die fertigen Platinen einem Accelerated Life Test (ALT). Setzen Sie sie simulierten Gerätelebenszyklen in einer Klimakammer aus.

Abschluss

Die Auswahl Ihrer Komponenten wirkt sich direkt auf die Zuverlässigkeit, Sicherheit und Markenwahrnehmung des Geräts aus. Wir haben festgestellt, dass versiegelte Relais eine nicht verhandelbare Herstellungsnotwendigkeit für waschintensive Montagelinien und Nassumgebungsgeräte darstellen. Sie bieten einen beispiellosen Schutz gegen das Eindringen von Flüssigkeiten und Fabriklösungsmitteln. Allerdings erweisen sich unversiegelte Relais als Langzeit-Zuverlässigkeitssieger beim Schalten von Hochstromlasten in trockenen Umgebungen. Ihre hervorragende Wärmeableitung und natürliche Ausgasungsfähigkeit verhindern eine vorzeitige Kontaktverschlechterung.

Richten Sie Ihre Spezifikationen immer zunächst eng an den spezifischen Löt- und Waschmöglichkeiten Ihres Werks aus. Erst nachdem Sie die Herstellungskompatibilität sichergestellt haben, sollten Sie eine Optimierung für die Küchen- oder Wäschereiumgebung des Verbrauchers vornehmen.

• Überprüfen Sie Ihre PCB-Montagelinie, um Ihre spezifischen Wasch- und Flussmittelauftragsmethoden zu bestätigen.
• Schreiben Sie Glühdraht-konforme Kunststoffe für alle unbeaufsichtigten intelligenten Geräte in Ihrem Portfolio vor.
• Implementieren Sie einen obligatorischen Schritt zum „Entfernen der Spitze“ in Ihre werkseitigen Standardarbeitsanweisungen, wenn Sie RT III-Geräte verwenden.
• Führen Sie beschleunigte Lebensdauertests durch, bei denen speziell die induktiven Motorlasten Ihres Geräts simuliert werden.

FAQ

F: Kann ich eine Schutzbeschichtung auf einer Leiterplatte mit einem unversiegelten Relais verwenden?

A: Nein. Die Beschichtung dringt in den Relaismechanismus ein, blockiert den Anker oder bedeckt die Kontakte. Ein versiegeltes Relais ist unbedingt erforderlich.

F: Was ist der Unterschied zwischen einem flussmittelfesten (RT II) und einem waschfesten (RT III) Relais?

A: RT II verhindert, dass Flussmitteldämpfe während des Lötens über die Basis eindringen, hält aber dem Waschen mit Flüssigkeiten nicht stand. RT III ist während des PCB-Waschvorgangs vollständig gegen das Eintauchen in Flüssigkeiten abgedichtet.

F: Hält ein versiegeltes Relais länger als ein unversiegeltes Relais?

A: Nicht unbedingt. Eingeschlossene interne Gase durch Lichtbögen sind zwar vor äußeren Verunreinigungen geschützt, können jedoch bei starker Belastung die elektrische Lebensdauer eines versiegelten Relais im Vergleich zu einem belüfteten Relais verkürzen.
