Bei Hochspannungs-Gleichstromanwendungen in modernen Energiespeichersystemen besteht beim routinemäßigen Lastwechsel ein erhebliches Lichtbogenrisiko. Im Gegensatz zu Wechselstrom gibt es beim Gleichstrom keinen natürlichen Nulldurchgangspunkt. Dieser konstante elektrische Fluss bedeutet, dass Lichtbögen länger aufrechterhalten werden. Ingenieure betrachten die Lichtbogenlöschung als kritischen Fehlerpunkt bei der Systemkonstruktion. Als bewährte mechanische Lösung betrachten wir den magnetischen Ausblasmechanismus. Es streckt und trennt hochenergetische Gleichstromlichtbögen sicher. Dieser Artikel geht über grundlegende Definitionen hinaus und bietet Ihnen einen pragmatischen Bewertungsrahmen. Sie erfahren, wie Sie die richtigen Schaltkomponenten für Batteriespeicher, Solarwechselrichter und die Infrastruktur von Elektrofahrzeugen spezifizieren. Wir erläutern die Polaritätsanforderungen, spezifische Lasteigenschaften und physikalische Montagebeschränkungen. Dadurch wird sichergestellt, dass Sie eine langfristige Systemstabilität aufrechterhalten, ohne Ihr ursprüngliches Design zu überarbeiten.
Magnetische Ausblasmechanismen bieten eine robuste Alternative zu versiegelten gasgefüllten Schützen, insbesondere in Anwendungen, bei denen Gaslecks ein langfristiges Ausfallrisiko darstellen.
Um das richtige Energiespeicherrelais auszuwählen, muss die Polarität des Relais (polarisiert vs. nicht polarisiert) an den bidirektionalen Stromfluss des Systems angepasst werden.
Die Bewertung muss über die grundlegenden Spannungs-/Stromwerte hinausgehen und die Löschzeit, den Kontaktverschleiß unter induktiven Lasten und die Einhaltung der UL/IEC-Sicherheitsstandards berücksichtigen.

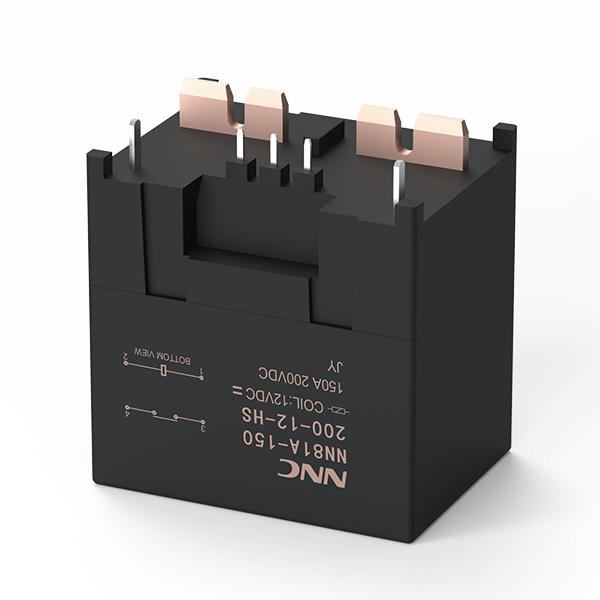

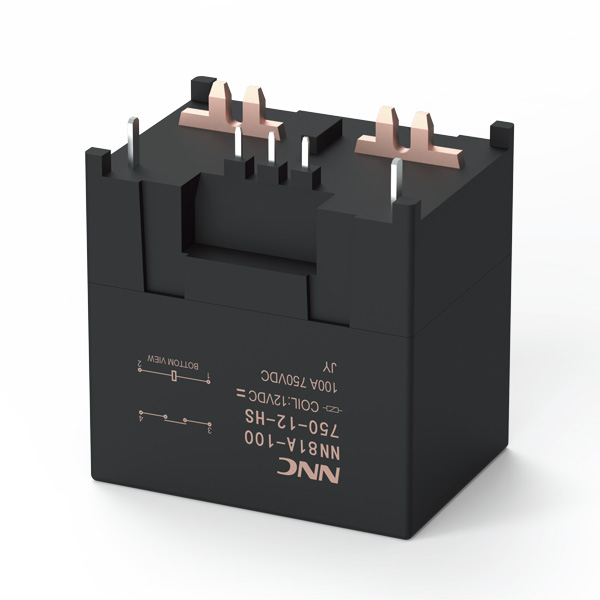

Permanentmagnete sitzen neben den elektrischen Kontakten im Inneren dieser Geräte. Beim Auseinanderziehen der Kontakte entsteht über der Lücke ein Lichtbogen. Die Magnete erzeugen ein lokalisiertes Magnetfeld senkrecht zur Lichtbogenbahn. Die resultierende Lorentzkraft drückt den leitfähigen Plasmalichtbogen nach außen in einen speziellen Lichtbogenschacht. Die Rutsche zwingt den Lichtbogen dazu, sich zu dehnen, auf Kühlrippen zu treffen und schnell Wärmeenergie zu verlieren. Dieser physikalische Mechanismus fungiert als äußerst zuverlässiges Lichtbogenunterdrückungsrelais . Sie verlassen sich nicht auf die Vakuumintegrität, um die Flamme zu löschen.
Sie müssen diesen mechanischen Ansatz mit hermetisch abgedichteten gasgefüllten Relais vergleichen. Gasgefüllte Geräte verwenden Wasserstoff- oder Stickstoffgasmischungen, um den Lichtbogen zu ersticken. Sie zeigen vom ersten Tag an eine außergewöhnlich gute Leistung. Allerdings sind Energiespeichersysteme oft zehn bis fünfzehn Jahre in Betrieb. Mit der Zeit zersetzen sich die Epoxidharzversiegelungen langsam. Gasmoleküle dringen nach außen ein. Sauerstoff dringt nach innen ein. Dieser stille Abbau beeinträchtigt die Spannungsfestigkeit. Eine undichte Dichtung lässt sich erst dann leicht erkennen, wenn das Relais unter Last katastrophal ausfällt. Magnetische Ausblaskonstruktionen basieren ausschließlich auf mechanischem Verschleiß. Kontakterosion erfolgt mit vorhersehbarer Geschwindigkeit. Ihre Ingenieure können diesen Verschleiß modellieren und die Wartung genau planen.
Beschaffungsteams müssen das Kosten-Leistungs-Verhältnis sorgfältig bewerten. Versiegelte Gasschütze erfordern komplexe Fertigungsumgebungen. Dies treibt den anfänglichen Kaufpreis in die Höhe. Magnetische Ausblasmodelle bieten deutliche Kostenvorteile im Vorfeld. Sie nutzen robuste Umgebungsluftgehäuse. Sie eignen sich hervorragend für Umgebungen mit hohen Zyklen, beispielsweise bei netzgebundenen Solarwechselrichtern. Durch die Akzeptanz etwas größerer Abmessungen erhalten Sie ein robustes Bauteil. Sie mindern die versteckten Risiken einer Gasverarmung vollständig.
Moderne Batterie-Energiespeichersysteme (BESS) laden und entladen routinemäßig. Dieser Betriebszyklus drückt den Strom in zwei verschiedene Richtungen. Sie müssen verstehen, wie sich dies auf die Störlichtbogenunterdrückung auswirkt. Polarisierte Relais nutzen ein vereinfachtes magnetisches Layout. Sie drücken den Lichtbogen nur dann richtig, wenn der Strom in eine bestimmte Richtung fließt. Wenn Sie Rückstrom durch eine polarisierte Einheit schicken, drückt das Magnetfeld den Lichtbogen von der Rutsche weg. Das Plasma kann das innere Kunststoffgehäuse sofort schmelzen. Polarisierte Einheiten sind günstiger in der Herstellung. Sie geben sie nur für streng unidirektionale Schaltungen an.
Nicht polarisierte Relais nutzen eine komplexe magnetische Architektur. Sie leiten den Lichtbogen unabhängig von der Stromrichtung sicher in die Rutsche. Batteriespeicherbanken erfordern diese bidirektionale Fähigkeit. Die Dimensionierung des richtigen Energiespeicherrelais erfordert eine strenge Prüfung der Stromflusspfade Ihres Systems. Ein häufiger Fehler besteht darin, polarisierte Einheiten für ein bidirektionales Batteriegestell zu kaufen, um im Voraus Geld zu sparen.
Ingenieure verwechseln häufig Dauerstrom und Ein-/Ausschaltstrom. Der Dauerstrom bestimmt die thermischen Grenzen der geschlossenen Kontakte. Der Einschalt-/Ausschaltstrom definiert, was das Relais unter normalen Betriebslasten sicher schalten kann. Die Kurzschlussfestigkeit bestimmt, wie sich das Gerät bei einem katastrophalen Systemfehler verhält. Sie müssen Ihr Hochspannungsrelais so spezifizieren , dass es den schlimmsten Fall einer Notabschaltung bewältigen kann.
Vermeiden Sie eine übermäßige Übersteuerung des Continuous-Carry-Ratings. Übergroße Kontakte erfordern schwerere Anker. Schwerere Anker erfordern eine höhere Spulenantriebsleistung. Sie leiden außerdem unter einem stärkeren Kontaktsprung während des Schließens.
Bewertungsparameter | Technische Definition | Auswirkungen auf die ESS-Architektur |
|---|---|---|
Kontinuierlicher Tragstrom | Maximaler Strom, den die geschlossenen Kontakte ohne Überhitzung führen können. | Bestimmt das grundlegende Wärmemanagement, das im Schrank erforderlich ist. |
Schaltstrom herstellen/unterbrechen | Stromniveau, mit dem das Relais wiederholt sicher öffnen oder schließen kann. | Bestimmt den erwarteten mechanischen Lebenszyklus der Kontaktpads. |
Kurzschlussfest | Bei einer Stromspitze kann das Relais geschlossen bleiben, bevor es zuschweißt. | Definiert Sicherheitsmargen während eines katastrophalen Dead-Short-Ereignisses. |
Solarwechselrichter und Lithium-Ionen-Batteriebänke weisen völlig unterschiedliche Lastprofile auf. Die Eingänge von Solarwechselrichtern wirken häufig als hochkapazitive Lasten. Kondensatoren ziehen beim erstmaligen Anschließen enorme Einschaltströme. Diese plötzliche Spitze kann leicht dazu führen, dass Relaiskontakte miteinander verschweißen. Bei der Fehlerbeseitigung stellen Batteriebänke häufig stark induktive Lasten dar. Induktivitäten widerstehen plötzlichen Änderungen des Stromflusses. Wenn Sie eine induktive Last unterbrechen, erzeugt der Stromkreis eine massive Spannungsspitze. Diese Spitze verlängert die Lichtbogendauer erheblich. Abhängig vom spezifischen Lasttyp müssen Sie bei der Wahl Ihres Relais strenge Derating-Faktoren anwenden.
Die Festlegung der elektrischen Parameter ist nur die halbe Miete. Physische Installationsbeschränkungen bestimmen den langfristigen Erfolg. Da diese Komponenten auf internen Permanentmagneten basieren, ist die räumliche Nähe wichtig.
Wenn Sie mehrere Relais bündig aneinander montieren, strahlen deren Magnetfelder nach außen ab. Dieser äußere Fluss verursacht starke magnetische Störungen. Die Störfelder können die interne Blowout-Trajektorie benachbarter Einheiten schwächen oder verzerren. Eine veränderte Flugbahn bedeutet, dass der Lichtbogen die Kühlrippen möglicherweise nicht erreicht. Der Lichtbogen bleibt erhalten und zerstört die Kontakte. Sie müssen die Sperrzonen des Herstellers strikt einhalten. Platzieren Sie diese Komponenten immer entsprechend den empfohlenen Abstandsrichtlinien.
Die Montageausrichtung wirkt sich auch direkt auf die Leistung aus. Umgebungsluftbasierte Lichtbogenkammern basieren teilweise auf der Fluiddynamik. Heißes Plasma steigt auf natürliche Weise auf. Bei der Bewegung der überhitzten Luft spielt die Schwerkraft eine Rolle. Wenn Sie das Bauteil verkehrt herum montieren, zwingen Sie den Lichtbogen, der Schwerkraft entgegenzuwirken. Dadurch wird die Räumeffizienz drastisch reduziert. Standardmäßige technische Annahmen gehen normalerweise von einer aufrechten, vertikalen Ausrichtung aus.
Platzbedarfseinschränkungen beeinträchtigen moderne Gehäusedesigns. Oft wird ein neues Energierelais in ein äußerst kompaktes Ladegerät für Elektrofahrzeuge eingebaut. Platz ist ein Premium-Luxus. Mechanische Blowout-Modelle erfordern ausreichende Wärmeableitungszonen. Sie müssen die Luftzirkulation frühzeitig in Ihre CAD-Software einbeziehen.
Halten Sie einen Abstand von mindestens 50 mm zwischen Hochspannungs-Magnetausblaskomponenten ein.
Stellen Sie sicher, dass die Entlüftungsöffnungen des Lichtbogenkanals von empfindlicher Mikroelektronik oder Kabelbäumen abgewandt sind.
Überprüfen Sie die Ausrichtungsrichtlinien, bevor Sie die Montagehalterungen für das interne Gehäuse fertigstellen.
Schirmen Sie Hall-Effekt-Sensoren in der Nähe ab, um falsche Messwerte durch magnetische Streuflüsse zu vermeiden.
Ein systematischer Spezifikationsprozess verhindert teure Feldausfälle. Verlassen Sie sich nicht ausschließlich auf die Top-Line-Datenblattzahlen. Befolgen Sie einen strengen Beschaffungsrahmen, um sicherzustellen, dass Sie die richtige Komponente für den Auftrag erwerben.
Definieren Sie zunächst explizit den Betriebsbereich Ihres Systems. Ordnen Sie die maximale Nennbetriebsspannung zu. Berechnen Sie den absoluten Spitzenfehlerstrom, den Ihre Batterien liefern können. Schätzen Sie die erforderlichen mechanischen Schaltzyklen im Vergleich zu elektrischen Schaltzyklen. Mechanische Zyklen finden ohne Nutzlast statt. Elektrische Zyklen bestimmen die tatsächliche Lebensdauer des Lichtbogenlagers. Definieren Sie diese Zahlen klar, bevor Sie mit einem Lieferanten sprechen.
Überprüfen Sie als Nächstes die genaue Anordnung des Stromflusses. Verfolgen Sie den aktuellen Pfad während eines Schnellladezustands. Verfolgen Sie den Strompfad während eines starken Entladungszustands. Dieses Audit ermittelt Ihre strengen Polaritätsanforderungen. Raten Sie niemals über die Polarität.
Drittens überprüfen Sie die Einhaltung regionaler Vorschriften. Ein industrielles Gleichstromrelais muss bestimmte Sicherheitszeichen tragen. Stellen Sie sicher, dass das Gerät UL 60947-4-1 für nordamerikanische Märkte entspricht. Überprüfen Sie die IEC 61810-Konformität für europäische Bereitstellungen. Fehlende Zertifizierungen führen dazu, dass die Markteinführung Ihres endgültigen Produkts auf unbestimmte Zeit gestoppt wird.
Schließlich sollten Sie sich niemals zu einer Großbestellung verpflichten, ohne eine umfassende physische Validierung durchzuführen. Durch standardisierte Probentests können mangelhafte Fertigungsqualität frühzeitig erkannt werden.
Basiswiderstandsprüfung: Messen Sie den Milliohm-Kontaktwiderstand an der stromlosen, brandneuen Probe.
Lastbankumschaltung: Lassen Sie die Komponente 100 Zyklen lang mit Ihrem berechneten Dauertragstrom laufen.
Wärmebildtechnik: Verwenden Sie eine Infrarotkamera, um die Gehäusetemperaturen während der Ein-/Ausschaltzyklen zu überwachen.
Widerstand nach dem Test: Messen Sie den Kontaktwiderstand erneut, um die Kohlenstoffbildung und Kontakterosion zu berechnen.
Ein ordnungsgemäß spezifiziertes magnetisches Hochspannungsrelais weist bei diesen Tests nur minimale thermische Spitzen auf. Sie werden einen kleinen, vorhersehbaren Anstieg des Widerstands feststellen. Sie werden keine Gehäuseverformung oder anhaltende Lichtbögen bemerken.
Die Spezifikation einer zuverlässigen Schaltkomponente erfordert, über die grundlegenden Spannungsnennwerte hinauszugehen. Sie müssen den bidirektionalen Strombedarf aktiv gegen die interne Magnetpolarität ausgleichen. Sie müssen physische Installationsbeschränkungen wie magnetische Interferenzen und Ausrichtung berücksichtigen. Die Priorisierung einer vorhersehbaren, mechanischen Lichtbogenunterdrückung gegenüber versiegelten Gasalternativen bietet deutliche langfristige Vorteile. Der mechanische Ansatz eliminiert die versteckte Gefahr einer langsamen Gaspermeation.
Wir ermutigen Konstrukteure und Beschaffungsteams, schon früh in der Entwurfsphase eng zusammenzuarbeiten. Laden Sie einen umfassenden Hersteller-Designleitfaden herunter. Fordern Sie spezifische Datenblatt-Leistungskurven an. Wenden Sie sich direkt an einen Anwendungstechniker, um Ihren genauen Batteriespeicherplan zu überprüfen, bevor Sie Ihre Stückliste fertigstellen.
A: Technisch gesehen ja, aber mit deutlich reduzierter Kapazität und einem viel höheren Risiko eines katastrophalen Ausfalls. Das interne Magnetfeld bläst den Rückwärtslichtbogen vom Sicherheitsschacht weg. Das Plasma schmilzt schnell interne Komponenten. Geben Sie für bidirektionale Systeme immer ein nicht polarisiertes Modell an.
A: Das Gesetz von Paschen schreibt vor, dass eine geringere Luftdichte in großen Höhen die Gesamtdurchschlagsfestigkeit des Luftspalts verringert. Die Umgebungsluft kühlt und unterbricht den Lichtbogen weniger wirksam. Für den Einsatz in großen Höhen müssen Sie die maximale Spannungsspezifikation herabsetzen oder ein Modell mit größeren physischen Kontaktabständen verwenden.
A: Sie sollten mit realistischen Milliohm-Anstiegen aufgrund der durch Lichtbögen verursachten Karbonisierung auf den Kontaktflächen rechnen. Der Widerstand steigt oft über Tausende von Zyklen von einem Ausgangswert von 1–3 Milliohm auf 10–15 Milliohm an. Ihr Batteriemanagementsystem (BMS) sollte diesen resultierenden Spannungsabfall aktiv überwachen, um eine geplante Wartung auszulösen.
