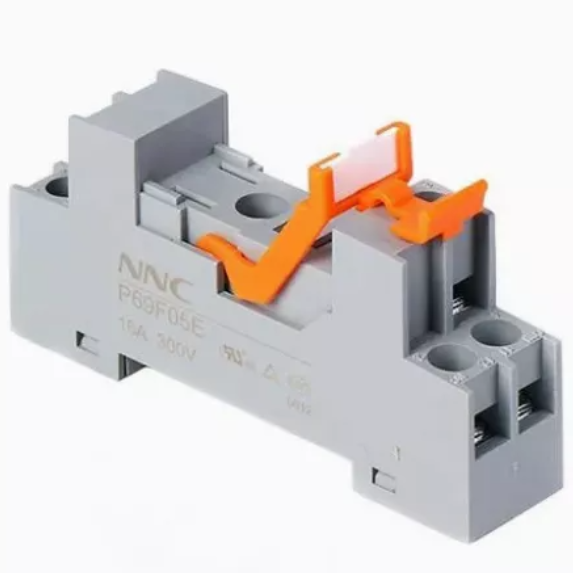

Heutzutage sind Schalttafelimmobilien unglaublich teuer. Darüber hinaus bleiben thermische Ausfälle von Komponenten kostspielig. Der Übergang zur Festkörpertechnologie erfordert eine präzise Komponentenauswahl. Im Gegensatz zu älteren elektromechanischen Relais bieten Halbleiterrelais (SSRs) eine unbegrenzte Lebensdauer. Sie bieten außerdem schnelle Umschaltmöglichkeiten. Allerdings bringen sie kritische Herausforderungen beim Wärmemanagement mit sich. Sie müssen effektiv mit Hitze umgehen, um unerwartete Systemabschaltungen zu verhindern. Die Auswahl des richtigen DIN-Schienen-Halbleiterrelais erfordert eine sorgfältige Abwägung. Sie müssen die Belastungsanforderungen gegen die Platzbeschränkungen im Schaltschrank abwägen. Sie müssen auch die Realität der thermischen Leistungsreduzierung genau verstehen. Eine ordnungsgemäße Auswertung gewährleistet einen langfristigen, ausfallsicheren Betrieb. Ingenieure unterschätzen diese Betriebsparameter oft. Dieses Versehen führt leicht zu einer vorzeitigen Verschlechterung der Komponenten. Wir untersuchen, wie Sie Ihren Lasttyp genau analysieren können. Außerdem erfahren Sie, wie Sie Derating-Kurven richtig interpretieren. Abschließend werden wir die für moderne Bedienfelder erforderlichen Schutzfunktionen skizzieren. Anschließend können Sie zuverlässig zuverlässige Komponenten für Ihr nächstes Automatisierungsprojekt spezifizieren.
DIN-Schienen-Halbleiterrelais vereinfachen die Schalttafelverkabelung und sparen Platz durch integrierte Kühlkörper, wodurch der Installationsaufwand im Vergleich zu herkömmlichen Schalttafelmontage-Halbleiterrelais verringert wird.
Eine genaue Auswahl hängt von der Anpassung des SSR an das spezifische Lastprofil (resistiv vs. induktiv) und dem Verständnis der Einschaltstromrisiken ab.
Die thermische Leistungsminderung ist nicht verhandelbar; Der maximale Nennstrom eines SSR sinkt erheblich, wenn die Umgebungstemperatur im Schaltschrank steigt.
Integrierte Schutzfunktionen (Überspannungsschutzschaltungen, Überspannungsschutz) sind für Hochgeschwindigkeitsschaltumgebungen von entscheidender Bedeutung.
Herkömmliche Schalttafeln leiden oft unter starker räumlicher Enge. Ingenieure haben oft Schwierigkeiten, mehrere Komponenten in Standardgehäusen unterzubringen. Diese Herausforderung vervielfacht sich, wenn standardmäßige SSR- Einheiten Diese älteren Designs erfordern separate Kühlkörper. Installateure müssen Wärmeleitpaste sorgfältig auftragen, um eine ordnungsgemäße Wärmeübertragung sicherzustellen. Außerdem müssen sie Löcher bohren und Gewinde in die Rückplatte bohren. Diese manuellen Schritte verlängern die Installationsarbeitszeit erheblich. Jede zusätzliche Minute, die für die Montage von Komponenten aufgewendet wird, belastet das Projektbudget. für den Schalttafeleinbau verwendet werden.
Moderne DIN-Schienen-Relais lösen diese Integrationshürden nahtlos. Sie kombinieren das eigentliche Schaltelement und einen optimierten Kühlkörper. Hersteller verpacken beides in einer einzigen, modularen Einheit. Dieses einheitliche Design macht das unordentliche Auftragen der Wärmeleitpaste überflüssig. Dadurch entfällt auch die Notwendigkeit einer individuellen Bearbeitung der Rückplatte. Sie richten das Relais einfach aus und schnappen es auf eine standardmäßige 35-mm-Schiene. Dieser Plug-and-Play-Ansatz revolutioniert die Schalttafelmontage.
Der Wechsel zu einer schienenmontierten Architektur bietet unmittelbare Vorteile. Erstens verkürzt es die Installationszeit erheblich. Die Schnappmontage ersetzt mühsame Bohr- und Gewindeschneidvorgänge. Zweitens standardisiert es die Panel-Layouts perfekt. Modulare Komponenten sorgen für saubere, organisierte Verkabelungswege. Schließlich wird der zukünftige Wartungsaufwand drastisch reduziert. Die Festkörpertechnologie macht bewegliche mechanische Teile vollständig überflüssig. Sie müssen sich keine Sorgen mehr über abgenutzte Kontakte oder Lichtbogenausfälle machen. Das gesamte System wird im Laufe seiner Betriebslebensdauer deutlich zuverlässiger.
Die Spezifikation eines industriellen Halbleiterrelais erfordert einen methodischen Ansatz. Sie können die Grundstromstärke nicht einfach auf einem Datenblatt ablesen. Sie müssen das Lastverhalten, die Spannungsgrenzen und die Schaltdynamik bewerten.
Ihr Lasttyp bestimmt die grundlegende erforderliche Schaltmethode. Eine Fehlinterpretation führt zu sofortigen Betriebsausfällen.
Widerstandslasten (Heizungen): Industrielle Heizbänder und Härtungsöfen wirken als reine Widerstandslasten. Diese Anwendungen erfordern Standard-Nulldurchgangsrelais. Das Relais wartet, bis die Sinuswelle der Wechselspannung den Nullpunkt überschreitet, bevor es aktiviert wird. Dieses synchronisierte Timing verhindert elektrisches Rauschen und verlängert die Lebensdauer der Komponenten.
Induktive Lasten (Motoren, Transformatoren): Magnetspulen, Transformatoren und Elektromotoren verhalten sich unterschiedlich. Sie erzeugen erhebliche Phasenverschiebungen zwischen Spannung und Strom. Induktive Lasten erfordern zufällig einschaltbare Relais. Diese Relais werden sofort aktiviert, wenn sie das Steuersignal empfangen. Sie bewältigen effektiv die Phasendiskrepanzen, die induktiven Schaltkreisen innewohnen.
Lastcharakteristik | Empfohlener SSR-Typ | Primäres Anwendungsbeispiel | Schaltverhalten |
|---|---|---|---|
Reiner Widerstand | Nullkreuzung | Industrielle Heizgeräte | Wird am 0-V-Punkt der Wechselstromkurve aktiviert |
Hochinduktiv | Zufälliges Einschalten | Motoren und Transformatoren | Wird auf Befehl sofort aktiviert |
Nennwerte auf Relaisverpackungen sind oft irreführend. Ein für 20 Ampere ausgelegtes Relais ist selten dafür ausgelegt, kontinuierlich mit 20 Ampere zu laufen. Sie sollten das Relais immer für 120 % bis 150 % Ihres Dauerbetriebsstroms dimensionieren. Dieser Puffer berücksichtigt unerwartete Leitungsschwankungen. Es verhindert auch einen vorzeitigen thermischen Abbau. Darüber hinaus müssen Sie die Anforderungen an die maximale Sperrspannung analysieren. In einer 240-V-Wechselstromleitung können vorübergehende Spitzen auftreten, die weit über den Nenngrenzen liegen. Durch die Auswahl eines Relais, das für eine Sperrspannung von mindestens 600 V ausgelegt ist, werden unerwünschte Fehlzündungen verhindert.
Einige Automatisierungsprozesse erfordern eine äußerst präzise Temperaturregelung. In diesen Szenarien kommen häufig PID-Schleifenregler zum Einsatz. Bei diesen Konfigurationen müssen Sie die Notwendigkeit eines Hochgeschwindigkeits-SSR abschätzen . Hochgeschwindigkeitsmodelle ermöglichen eine schnelle Betätigung für eine genaue Dosierung oder Erwärmung. Diese Geschwindigkeit ist jedoch mit Kompromissen verbunden. Höhere Schaltgeschwindigkeiten erhöhen das Risiko elektromagnetischer Störungen (EMI). Möglicherweise müssen Sie externe Netzfilter installieren, um dieses elektrische Rauschen zu reduzieren.
Ingenieure müssen die Physik des Halbleiterschaltens respektieren. Im Gegensatz zu mechanischen Kontakten besitzen Siliziumbauteile einen Innenwiderstand. Relais erzeugen etwa 1 bis 1,2 Watt reine Wärme pro Ampere Laststrom. Das Schalten einer 40-Ampere-Last erzeugt kontinuierlich fast 48 Watt thermische Energie. In einem versiegelten Metallgehäuse staut sich diese Wärme schnell an. Ohne ordnungsgemäße Verlustleistung überschreitet der Siliziumchip schnell seine sicheren Betriebsgrenzen und versagt.
Herstellerdatenblätter enthalten immer thermische Derating-Kurven. Das Verständnis dieser Diagramme ist für das Überleben Ihres Panels von entscheidender Bedeutung. Ein als „40A“-Einheit beworbenes Relais bewältigt in einer echten Industrieumgebung selten 40 Ampere. Wenn die Innentemperatur des Panels 50 °C (122 °F) erreicht, verarbeitet dasselbe Relais möglicherweise nur 20 Ampere sicher. Sie müssen die thermischen Derating-Diagramme der Hersteller ausschließlich auf der Grundlage der Umgebungstemperatur im Inneren des Gehäuses bewerten . Benutzen Sie für Ihre Berechnungen niemals die äußere Raumtemperatur.
Integrierte Kühlkörper funktionieren nur dann ordnungsgemäß, wenn Luft um sie herum zirkulieren kann. Sie müssen die Notwendigkeit eines minimalen vertikalen und horizontalen Abstands hervorheben. Durch die enge Aneinanderreihung von DIN-Schienenkomponenten entstehen stagnierende Wärmequellen. Befolgen Sie immer die vom Hersteller empfohlenen Abstandsmaße.
Best Practices für die Staffelplatzierung
Lassen Sie zwischen benachbarten Schaltmodulen einen horizontalen Abstand von mindestens 20 mm.
Stellen Sie sicher, dass über und unter dem Gerät ein vertikaler Abstand von mindestens 40 mm eingehalten wird.
Vermeiden Sie es, Relais direkt über wärmeerzeugenden Transformatoren oder Netzteilen zu platzieren.
Wenn die natürliche Konvektion die interne Umgebungstemperatur nicht unter 40 °C halten kann, ist Zwangsluftkühlung (mit Abluftventilatoren) vorzuschreiben.
Stationäre Stromberechnungen sagen nur die halbe Wahrheit. Motorstarts und Glühlampenlasten wirken beim ersten Einschalten aggressiv. Sie können problemlos mehrere Millisekunden lang das 7- bis 10-fache ihres normalen Dauerstroms aufnehmen. Dieser massive Stromstoß kann den internen Thyristor sofort verdampfen lassen. Sie müssen sicherstellen, dass der Stoßstromwert des Relais den maximal möglichen Fehlerstrom übersteigt. Ingenieure messen diese Fähigkeit anhand der $I^2t$-Spezifikation. Ein ausreichender $I^2t$-Puffer garantiert, dass das Relais heftige Startspitzen übersteht.
Induktive Lasten erzeugen im deaktivierten Zustand einen aggressiven elektrischen Rückschlag. Das Magnetfeld bricht zusammen und schießt eine Hochspannungsspitze zurück in die Leitung. Um dies zu überstehen, sollten Sie ein schützendes SSR angeben . Diese fortschrittlichen Geräte verfügen über integrierte Transientenspannungsunterdrücker (TVS). Viele nutzen außerdem robuste Metalloxid-Varistoren (MOVs) an ihren Ausgangsanschlüssen. Diese internen Komponenten absorbieren die zerstörerischen Spannungsspitzen sicher. Sie verhindern, dass der Siliziumschalter bei vorübergehenden Ereignissen unregelmäßig leitet.
Auch die besten Relais überstehen einen direkten Kurzschluss nicht ohne fremde Hilfe. Herkömmliche mechanische Schutzschalter arbeiten zu langsam, um Halbleiterkomponenten zu schützen. Der Silikonstempel wird brechen, lange bevor ein mechanischer Brecher auslöst. Sie müssen flinke Halbleitersicherungen in Ihr Panel-Design integrieren. Sicherungen der Klasse T oder J reagieren im Bruchteil einer Millisekunde. Sie unterbrechen erfolgreich den Fehlerstrom, bevor es zu einer thermischen Zerstörung im Inneren des Relais kommt.
Das Navigieren in Anbieterkatalogen kann selbst erfahrene Schaltschrankbauer überfordern. Befolgen Sie diese systematische Auswahllogik, um sich das genaue DIN-Schienen-SSR für Ihre Anwendung zu sichern.
Schritt 1: Definieren Sie die Grundgrenzen. Sie müssen zunächst Ihren genauen Ruhestrom berechnen. Bestimmen Sie als Nächstes Ihren maximal möglichen Einschaltstrom. Modellieren oder messen Sie abschließend die erwartete maximale Innentemperatur des Panels unter sommerlichen Betriebsbedingungen.
Schritt 2: Formfaktoren vergleichen. Bewerten Sie die physische Breite der verfügbaren Einheiten. Einige ultraschlanke Designs sind nur 17,5 mm breit. Andere erfordern eine breitere Grundfläche von 22,5 mm. Vergleichen Sie diese Abmessungen mit Ihrem verfügbaren Gleisraum.
Schritt 3: Überprüfen Sie die Konformität und Qualität. Kaufen Sie niemals ungeprüfte Schaltkomponenten. Nehmen Sie Anbieter in die engere Auswahl, die nachgewiesene UL-, CSA- und CE-Zertifizierungen bieten. Sie sollten alle Komponenten, für die keine veröffentlichten, überprüfbaren Derating-Kurven fehlen, sofort aussortieren.
Schritt 4: Bewerten Sie die Verbindungstypen. Anbieter bieten verschiedene Abschlussarten an. Wählen Sie zwischen Standard-Schraubklemmen, Federkäfig- oder modernen Push-in-Anschlüssen. Berücksichtigen Sie bei dieser Entscheidung die spezifischen Vibrationsfestigkeitsanforderungen des Schaltanlagenbauers. Federkraftklemmen eignen sich häufig hervorragend für Fertigungsumgebungen mit hohen Vibrationen.
Die Spezifikation eines schienenmontierten Halbleiterrelais ist grundsätzlich eine Übung zur Risikominderung. Der Erfolg hängt maßgeblich von der strikten Einhaltung thermischer Grenzwerte und Belastungseigenschaften ab. Sie können nicht einfach einkaufen, indem Sie die Basisstromstärke auf einer Verpackung ablesen. Um eine langfristige Zuverlässigkeit zu gewährleisten, beachten Sie die folgenden Maßnahmen:
Ordnen Sie Ihr genaues Lastprofil zu und ermitteln Sie, ob es sich ohmsch oder induktiv verhält.
Berechnen Sie die maximale Innenumgebungstemperatur Ihres Gehäuses, um die Leistungsminderungskurven genau anzuwenden.
Dimensionieren Sie Ihre Relaiskomponenten auf 120 % bis 150 % des normalen Dauerbetriebsstroms.
Zum Schutz vor plötzlichen Kurzschlüssen sind flinke Halbleitersicherungen einzusetzen.
Weisen Sie Ihre Ingenieurteams und Einkäufer an, zunächst alle Umweltdaten zu sammeln. Sie müssen ihre genauen Lastparameter abbilden, bevor sie jemals Lieferantendatenblätter oder Bewertungsmuster anfordern.
A: Die Hauptunterschiede liegen im Formfaktor und im Wärmemanagement. DIN-Schienenmodelle verfügen in der Regel über vorintegrierte Kühlkörper und lassen sich direkt auf Standard-35-mm-Schienen aufstecken. Umgekehrt erfordern Panelmontageversionen eine flache Oberflächenmontage, separate externe Kühlkörper und eine sorgfältige Anwendung der Wärmeleitpaste.
A: Nein, die meisten werden als komplette „Schütze“ mit integriertem Kühlkörper verkauft. Ihr maximaler Nennstrom hängt jedoch vollständig von dieser eingebauten Kühlfähigkeit ab. Genau diese Abhängigkeit ist der Grund, warum das Lesen der Derating-Diagramme der Hersteller weiterhin wichtig ist.
A: Überhitzung wird typischerweise durch unzureichende Panelbelüftung oder unzureichenden horizontalen Abstand zwischen benachbarten Modulen verursacht. Es tritt auch häufig auf, wenn Ingenieure es versäumen, die Leistung des Relais für hohe Umgebungstemperaturen im Gehäuse angemessen herabzusetzen.
A: Es schaltet sich nur ein, wenn die Sinuswelle der Wechselspannung den Nullpunkt kreuzt. Dieses synchronisierte Schalten minimiert aggressive Stoßströme und reduziert elektrisches Rauschen. Es ist ideal für rein ohmsche Lasten wie industrielle Heizelemente.
