Moderne Elektronik stößt ständig an die extremen Grenzen der Miniaturisierung von Bauteilen. Im Design sind Sie jeden Tag einer großen Herausforderung ausgesetzt. Sie müssen den gesamten Geräte-Footprint erheblich verkleinern. Gleichzeitig fordern Sie von jedem Teil eine kompromisslose elektrische Zuverlässigkeit. In einem kompakten Gehäuse zählt jeder einzelne Millimeter. Sie können einfach nicht auf funktionale Leistung verzichten, um Platz zu sparen.
Eine schlechte Komponentenauswahl birgt erhebliche technische Risiken. Vorzeitiger innerer Verschleiß und inkonsistente Betätigung führen häufig zu katastrophalen Systemausfällen. Diese unerwarteten Hardwareausfälle lösen vielbeachtete Produktrückrufe aus. Sie schädigen sofort das langfristige Markenvertrauen. Ihre Wahl der internen Schaltlogik bestimmt das Überleben des Host-Geräts.
Dieser Leitfaden bietet ein strukturiertes Engineering- und Beschaffungsgerüst. Es hilft Ihnen, Komponenten genau zu bewerten. Sie erfahren, wie Sie den genauen Schalter für anspruchsvolle und platzbeschränkte Anwendungen spezifizieren. Wir erforschen kritische mechanische Integrationsmethoden und elektrische Belastungswerte. Sie werden verstehen, wie die Umweltversiegelung die Leistung schützt. Abschließend zeigen wir Ihnen, wie Sie die Lieferanten-Compliance effektiv beurteilen können.
Der Aktuatortyp muss die mechanische Integration vorgeben; Nicht übereinstimmende Hebel führen zu einem Ausfall des Überlaufs.
Elektrische Nennwerte skalieren nicht linear mit der Größe; Überprüfen Sie präzise Lastparameter anhand der Switch-Funktionen.
Anforderungen an die Betätigungskraft bestimmen die taktile Rückmeldung und Zuverlässigkeit in sensiblen Anwendungen.
Für Geräte, die Staub, Feuchtigkeit oder extremen Temperaturen ausgesetzt sind, ist die Umweltverträglichkeit (IP-Schutzart) nicht verhandelbar.
Bei der Anbieterauswahl sollten transparente Konformität (UL/ENEC) und konsistente Fertigungstoleranzen im Vordergrund stehen.
Moderne Elektronik unterliegt in zahlreichen Branchen extremen räumlichen Beschränkungen. Sie sehen diese dichte Packungsrealität in fortschrittlichen Kfz-Steuermodulen. Tragbare medizinische Geräte erfordern außerdem einen äußerst geringen Abstand der Komponenten. Smart-Home-Touchpanels stopfen komplexe Netzwerkhardware in flache Wandhohlräume. Sie müssen eine zuverlässige Schaltlogik in diese schrumpfenden physischen Grenzen integrieren. Das physische Gehäuse lässt nahezu keinen Spielraum für Fehler bei der mechanischen Integration.
Wie sieht eine erfolgreiche Komponentenintegration aus? Ein erfolgreiches Design sorgt für einen höchst vorhersehbaren Lebenszyklus. Es bietet eine konsistente taktile Reaktion unter unterschiedlichen Umgebungsbedingungen. Im aktiven Betrieb erreichen Sie absolut keine Fehltrigger. Der mechanische Aktuator greift jedes Mal vorhersehbar ein. Benutzer spüren ein deutliches, zuverlässiges Klicken, das ihre Eingabe bestätigt. Der Stromkreis schließt reibungslos und ohne gefährliche Signalverzögerungen.
Wir müssen die physikalischen Abmessungen dieser Komponenten klar definieren. Ein echter Subminiatur-Mikroschalter ist deutlich kleiner als eine einfache Miniaturalternative. Standard-Miniaturschalter haben oft eine Gesamtlänge von etwa 27 mm. Subminiaturvarianten verkleinern diesen Platzbedarf auf 12,8 mm oder weniger. Sie nutzen einen viel engeren Rasterabstand für die Leiterplattenmontage. Diese aggressive Größenreduzierung erfordert höchste Präzision in der Fertigung.
Bei der Spezifikation stehen Sie vor einer strengen, unvermeidbaren Kompromissmatrix. Sie müssen die physische Größe und die Strombelastbarkeit perfekt ausbalancieren. Ein kleinerer interner Kontaktabstand begrenzt zwangsläufig die Handhabung hoher Ströme. Weniger physisches Metall bedeutet weniger Fähigkeit, Wärmeenergie abzuleiten. Diese räumliche Realität verringert auch die gesamte mechanische Lebensdauer. Sie müssen genau diese drei Faktoren abwägen, bevor Sie ein dichtes Schaltungslayout fertigstellen.

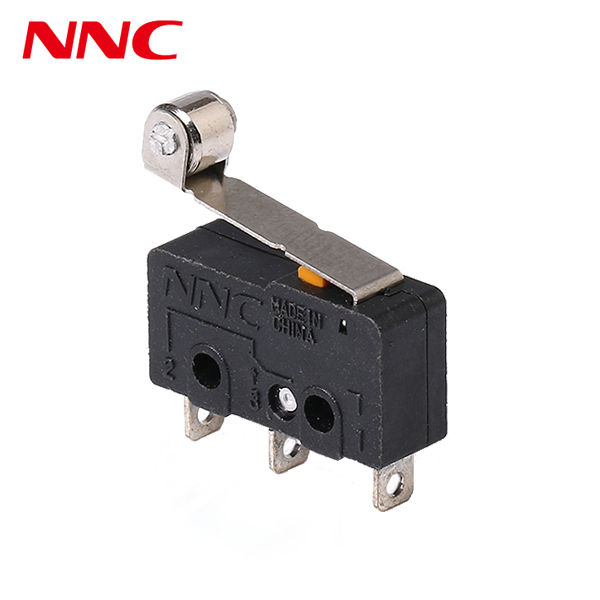

Die Aktuatorgeometrie bestimmt Ihre gesamte mechanische Integrationsstrategie. Sie können einen nicht passenden Hebel nicht mit Gewalt in einen engen Gerätehohlraum stecken. Stiftstößel eignen sich am besten für direkte Inline-Betätigungssequenzen. Sie erfordern eine präzise vertikale Ausrichtung des Host-Geräts. Sie müssen eine seitliche Belastung eines Stiftstößelmechanismus aktiv vermeiden. Seitliche Druckkräfte beschädigen das empfindliche Innengehäuse aus Kunststoff dauerhaft.
Abgewinkelte oder geschwungene Betätigungswege erfordern einen völlig anderen Ansatz. angeben . Für diese gekrümmten geometrischen Szenarien sollten Sie einen Scharnierhebel bieten einen deutlichen mechanischen Vorteil für die Antriebskomponente. Sie vervielfachen die einwirkende Betätigungskraft und verlängern den nutzbaren Verfahrweg. Sie werden erhebliche Unterschiede bei den verfügbaren Hebellängen und Krümmungsprofilen feststellen. Scharnier-Mikroschalter

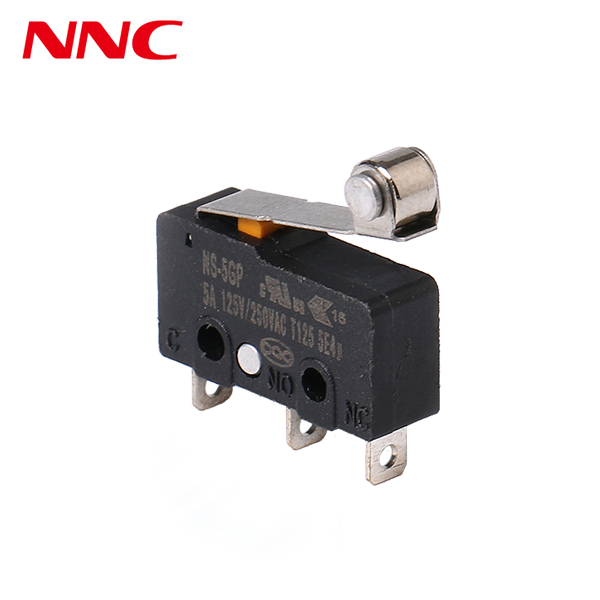

Nockengetriebene Anwendungen sind stark auf spezielle Rollenhebel angewiesen. Sie benötigen sie auch für schnell gleitende mechanische Schienen. Das rotierende Rollenrad minimiert die Oberflächenreibung während des Eingriffs erheblich. Diese Drehbewegung verhindert einen vorzeitigen Verschleiß sowohl des Schalthebels als auch der Mitnehmernocke. Es gewährleistet eine reibungslose Kraftübertragung über Tausende von schnellen Zyklen hinweg.
Die interne Mechanik bestimmt die tatsächliche Schaltgeschwindigkeit und Sicherheit. Ein gut gestalteter, schnell wirkender Mikroschalter basiert auf einer präzisen Übertotpunktfeder. Dieser interne Spannungsmechanismus sorgt für eine schnelle Kontaktübertragung. Es bewegt die stationären Kontakte sofort, unabhängig von Ihrer externen Druckgeschwindigkeit. Diese schnelle Trennung verhindert aktiv eine anhaltende elektrische Lichtbogenbildung über den mikroskopischen Spalt hinweg.
Aktuatormechanismus | Primärer kinematischer Pfad | Ideales Anwendungsszenario | Integrationsbeschränkung |
|---|---|---|---|
Stiftkolben | Streng vertikal / Inline | Druckknopfanordnungen, direkte Deckelverschlüsse | Äußerst empfindlich gegenüber zerstörerischer Seitenbelastung |
Scharnierhebel | Radial / Kehrend | Türverschlüsse, abgewinkelte Abzugsgriffe | Erfordert die Berechnung verlängerter Verfahrwege |
Rollenhebel | Gleit-/Nockenantrieb | Motornocken, Linearantriebsschienen | Fügt der Gesamtgrundfläche vertikale Höhe hinzu |
Es muss streng zwischen mechanischer und elektrischer Lebensdauer unterschieden werden. Die mechanische Haltbarkeit der inneren Zugfeder beträgt in der Regel Millionen von physikalischen Zyklen. Allerdings verkürzt sich die elektrische Lebensdauer erheblich, wenn es einer aktiven Last ausgesetzt wird. Hohe Spannungen und starke Einschaltströme erodieren die inneren Metallkontakte schnell. Bewerten Sie immer die im technischen Datenblatt angegebene elektrische Nennkurve.
Die Bedienkraft wirkt sich direkt auf das taktile Benutzerfeedback und die Systemzuverlässigkeit aus. Wir messen diese erforderliche Schubkraft streng in Gramm oder Newton. Ein leichter Flüssigkeitsstandsensor erfordert einen empfindlichen Mikroschalter , um ordnungsgemäß zu funktionieren. Schwere Industrieanlagen erfordern stattdessen eine viel stärkere Variante. Steifere Innenfedern widerstehen auf natürliche Weise unbeabsichtigten Fehlauslösungen durch starke Maschinenvibrationen.
Umweltschutz erfordert eine sorgfältige, anwendungsspezifische Bewertung. Viele Feldanwendungen erfordern versiegelte Schalter der Schutzart IP67. Staub und Feuchtigkeit zerstören freiliegende Metallkontakte innerhalb weniger Tage. Allerdings führen interne Dichtungsmanschetten zu erheblichen strukturellen Kompromissen. Die Gummidichtung dämpft das klare taktile Feedback leicht. Außerdem erhöht es messbar die erforderliche Betätigungskraft. Sie müssen diese Widerstandsverschiebung berücksichtigen.
Kontaktmaterialien bestimmen Ihre absolute Schaltfähigkeit. Berücksichtigen Sie diese unterschiedlichen Materialoptionen für jeden kompakten Mikroschalter sorgfältig :
Gold-Cross-Point-Kontakte: Ideal für Mikrolastschaltungen und Signalisierung auf Logikebene. Sie widerstehen auf natürliche Weise der Oberflächenoxidation in Umgebungen mit geringem Stromverbrauch.
Massive Silberkontakte: Bestens geeignet für Standard-Leistungsschaltanwendungen. Sie leiten Elektrizität effizient, bleiben aber anfällig für eine allmähliche Sulfidierung.
Varianten aus Silberlegierung: Speziell für hohe Einschaltlasten entwickelt. Sie bewältigen lokale Lichtbögen und höhere Innentemperaturen beim schnellen Umschalten effektiv.
Bei der Herstellung von Host-Geräten kommt es zwangsläufig zu kumulativen räumlichen Toleranzen. Wir nennen dieses Phänomen einen geometrischen Toleranzstapel. Es stellt eine enorme Gefahr für die zuverlässige Schaltmechanik dar. Schlecht geformte Kunststoffgehäuse können zu einem unzureichenden Hebelweg führen. Schlimmer noch, sie können den Aktuator tief in den destruktiven Überhub treiben. Diese Maßabweichungen müssen Sie während der CAD-Phase sorgfältig berechnen.
Beim industriellen Löten sind Subminiatur-Kunststoffe erheblichen thermischen Risiken ausgesetzt. Automatisiertes Wellenlöten und manuelles Handlöten erzeugen intensive, lokale Hitze. Durch diesen Thermoschock werden dünne Schaltergehäuse aus Kunststoff leicht verformt. Wir empfehlen dringend, am Fließband strenge Wärmemanagementpraktiken einzuführen. Erwägen Sie die Angabe vorverdrahteter Kabelbäume oder spezieller Steckklemmen, um die direkte Erwärmung der Leiterplatte vollständig zu umgehen.
Durch reale Umweltzerstörung werden Komponenten im Laufe der Zeit stillschweigend zerstört. Umliegende Klebstoffe und Vergussmassen setzen häufig flüchtige organische Gase frei. Durch diese Ausgasung werden die offenen Schaltkontakte mit einem unsichtbaren Isolierfilm überzogen. Kontinuierliche mechanische Vibration führt zu starken elektrischen Kontaktprellen. Durch extreme Temperaturwechsel verschlechtert sich zunehmend die Grundspannung der internen Schnappfeder.
Sie benötigen eine konsequente, proaktive Vermeidungsstrategie. Wir empfehlen, eine strenge Checkliste für mechanische Tests durchzuführen, bevor Sie sich für die Massenproduktion entscheiden.
Führen Sie umfassende Prototypenvalidierungen durch, um die genaue Aktuatorkinematik zu überprüfen.
Führen Sie aggressive Thermoschocktests durch, um verborgene Materialschwächen aufzudecken.
Analysieren Sie umliegende chemische Komponenten auf mögliche langfristige Ausgasungsrisiken.
Stellen Sie sicher, dass Ihre mechanischen Nachlaufgrenzen auch bei Spitzenbetriebslasten sicher bleiben.
Die Einhaltung globaler Vorschriften bildet die absolute Grundlage für Hardware-Vertrauen. Sie können keinen ungeprüften Steuergeräteschalter für kritische Industrieinfrastrukturen angeben. Sie müssen ausdrücklich weltweit anerkannte Prüfzertifizierungen verlangen. Achten Sie auf transparente UL-, ENEC- und CQC-Leistungsbewertungen. Überprüfen Sie die vollständige Einhaltung der strengen RoHS- und REACH-Standards für chemische Materialien durch die Komponenten.
Standardisierte Katalogteile lösen komplexe räumliche Gestaltungsprobleme nicht immer. Sie müssen sorgfältig abwägen, wann Sie grundlegende Standardkomponenten verwenden sollten. Manchmal erfordert eine aggressive Anwendung einen maßgeschneiderten wasserdichten Kabelbaum. Möglicherweise benötigen Sie spezielle Hebelgeometrien oder hochgradig angepasste Kraftprofile. Durch die Beauftragung des Herstellers mit direkten kundenspezifischen Änderungen lassen sich häufig erhebliche nachgelagerte Montagekosten einsparen.
Die Widerstandsfähigkeit der Lieferkette bestimmt Ihren endgültigen Produktionserfolg. Bewerten Sie direkt die automatisierten Produktionskapazitäten eines Komponentenherstellers. Eine hohe Fabrikautomatisierung gewährleistet eine enge geometrische Konsistenz der Chargentoleranzen. Sie müssen auch deren historische Durchlaufzeiten und Rohstoffbeschaffung bewerten. Lieferengpässe können große globale Produkteinführungen leicht zum Scheitern bringen.
Machen Sie entscheidende, handlungsorientierte nächste Schritte auf Ihrer Beschaffungsreise. Raten Sie Ihren Maschinenbauteams, sofort detaillierte 3D-CAD-Modelle anzufordern. Sichern Sie sich physische Produktmuster für die frühe, praktische Prototypenerstellung. Initiieren Sie direkte technische Dialoge mit den internen Engineering-Teams des Anbieters. Sie verstehen die nuancierten Grenzen ihrer inneren Spannungsmechanismen besser als jeder andere.
Die Auswahl des richtigen Subminiaturschalters ist nach wie vor eine anspruchsvolle technische Aufgabe. Sie müssen die mechanische Hebelgeometrie, die elektrischen Belastungsgrenzen und die rauen Umgebungsbedingungen perfekt ausbalancieren. Eine einfache Fehleinschätzung der Betätigungskraft oder der räumlichen Toleranz kann leicht das gesamte Host-Gerät gefährden.
Eine strenge Vorabbewertung verhindert direkt unglaublich kostspielige nachgelagerte Ausfälle. Sie schützen aktiv den Ruf Ihrer Marke, indem Sie Kinematik und thermische Grenzen frühzeitig im Designzyklus testen. Der Rückgriff auf verifizierte Zertifizierungen gewährleistet eine langfristige Betriebssicherheit auf allen globalen Märkten.
Übernehmen Sie noch heute die Kontrolle über Ihren Komponentenspezifikationsprozess. Laden Sie eine umfassende Checkliste zur Komponentenauswahl herunter, um Ihre technischen Parameter abzustimmen. Fordern Sie eine spezielle technische Beratung mit Ihrem vertrauenswürdigen Fertigungspartner an. Bestellen Sie ein komplettes physisches Musterset, um sofort mit der praktischen Bewertung zu beginnen.
A: Der Hauptunterschied liegt in ihren standardisierten physischen Abmessungen und dem Anschlussabstand. Ein Standard-Miniaturschalter ist typischerweise etwa 27 mm lang. Ein Subminiatur-Mikroschalter reduziert diesen Platzbedarf auf 12,8 mm oder weniger. Subminiatur-Versionen nutzen engere Pinabstände und eignen sich daher ideal für Leiterplatten mit hoher Dichte.
A: Die Betätigungskraft steht in direktem Zusammenhang mit der inneren Federspannung. Höhere Betätigungskräfte nutzen steifere interne Federn. Diese steifen Federn sorgen für einen höheren Kontaktdruck, der Maschinenvibrationen auf natürliche Weise widersteht und elektrische Lichtbögen reduziert. Allerdings kann eine zu hohe Kraft die mechanische Ermüdung des Hebelscharniers über Millionen von Zyklen beschleunigen.
A: Subminiaturschalter unterliegen aufgrund ihrer winzigen Kontaktabstände naturgemäß physikalischen Einschränkungen. Die meisten Standardversionen bewältigen je nach Spannung sicher zwischen 0,1 A und 5 A. Der Umgang mit anhaltend hohen Strömen erzeugt übermäßige Hitze, die kleine Kunststoffgehäuse zum Schmelzen bringt. Bei hohen Leistungslasten müssen Sie stattdessen ein externes Leistungsrelais auslösen.
A: Nein. Die meisten versiegelten Mikroschalter verfügen über die Schutzart IP67. Diese Einstufung schützt vor dem Eindringen von Staub und vorübergehendem Eintauchen in Wasser bis zu 1 Meter für 30 Minuten. Es garantiert kein Überleben bei ständigem Untertauchen in tiefes Wasser. Für permanente Unterwasseranwendungen müssen Sie spezielle IP68-Gehäuse und maßgeschneiderte Dichtungsmethoden spezifizieren.
