Die Auswahl der falschen Komponente für einen kompakten Schalttafelaufbau führt nicht nur zu Verzögerungen bei der Montage. Es besteht die Gefahr von thermischen Ausfällen, Lichtbogenfehlern und schwerwiegenden Verstößen in Industriebetrieben. Man könnte davon ausgehen, dass eine identische Pinanzahl eine nahtlose Verriegelung gewährleistet. Das tun sie nicht. Während Schaltgeräte stark standardisiert aussehen, variieren die Steckdosentoleranzen auf dem Markt erheblich. Terminaldesigns und Materialbewertungen unterscheiden sich erheblich zwischen den Herstellern.
Wenn diese Verbindungen nicht übereinstimmen, gefährden Sie die Panelsicherheit und die Betriebszeit. In diesem Leitfaden werden die genauen elektrischen, mechanischen und Umgebungskriterien aufgeführt, die zur Bewertung der Kompatibilität erforderlich sind. Wir zeigen Ihnen, wie Sie einen anpassen Relaissockel für Miniaturrelais- Integrationen perfekt . Sie lernen, aktuelle Kapazitäten zu überprüfen, die richtigen Montagearten festzulegen und die richtigen Anschlusstechnologien auszuwählen. Die Anwendung dieser Regeln stellt die langfristige Zuverlässigkeit Ihrer Steuerungssysteme sicher.
Die Pin-Konfiguration ist nur der erste Schritt: Klingengröße, Teilung und Polzahl müssen übereinstimmen, aber thermische Leistungsminderung und Spannungsfestigkeit bestimmen die tatsächliche Kompatibilität.
Die Nennströme müssen die Last übersteigen: Ein 16-A-Miniatur-Leistungsrelais erfordert einen 16-A-Relaissockel (oder höher), um eine Verschlechterung der Klemmen unter Dauerlast zu verhindern.
Die Montage bestimmt die Wartungsgeschwindigkeit: Die Wahl zwischen steckbaren DIN-Schienen-Relaissockeln und platinenmontierten Sockeln wirkt sich auf zukünftige Austausch- und Fehlerbehebungszeiten aus.
Klemmentechnologie reduziert Ausfallraten: Push-in-Klemmen bieten in schweren Industrieumgebungen eine bessere Vibrationsfestigkeit als herkömmliche Schraubklemmen.
Ingenieure stehen oft unter dem Druck, Schalttafeln schnell zusammenzubauen. Dieser Ansturm führt zu schwerwiegenden Komponentenkompatibilitätsfehlern. Das Verständnis der mechanischen Folgen einer schlechten Paarung verhindert kostspielige Systemausfälle.
Viele Techniker tappen in die Falle, eine universelle Kompatibilität anzunehmen. Sie glauben, dass passende Pin-Layouts einen sicheren Betrieb über verschiedene Marken hinweg gewährleisten. Das ist ein gefährliches Missverständnis. Möglicherweise schließen Sie ein Gerät an einen beliebigen Relaissockel an , nur weil es passt. Klingendicke und Kontaktspannung variieren jedoch um Bruchteile eines Millimeters. Lose Verbindungen verringern die physische Kontaktfläche. Diese schlechte Paarungsspannung führt direkt zu Mikrolichtbögen. Mit der Zeit zerstören Mikrolichtbögen die Anschlussbeschichtung und gefährden den gesamten Stromkreis.
Minderwertige Materialien verursachen deutliche lokale Erwärmungsprobleme. Wenn Sie eine hochwertige Schalteinheit mit einer minderwertigen Basis kombinieren, wird die Basis zum Engpass. Das minderwertige Metall im Inneren der Basis widersteht dem elektrischen Fluss. Der Widerstand erzeugt im Dauerbetrieb Wärme. Diese thermische Ansammlung verbrennt die umgebenden Kunststoffe. Dadurch verkürzt sich die Lebensdauer beider Komponenten rapide. Darüber hinaus können schmelzende Kunststoffe Ihre teuren UL/IEC-Panel-Zertifizierungen sofort ungültig machen.
Industrielle Umgebungen machen Schaltschränken zu schaffen. Schwere Maschinen erzeugen ständige, niederfrequente Vibrationen. Wenn in Ihrer Steckdose keine ausreichenden Halteklammern vorhanden sind, lösen diese Vibrationen die Steckkomponenten langsam aus ihrem Sitz. Ungeplante Ausfallzeiten kosten Produktionsanlagen Tausende von Dollar pro Minute. Wenn Sie Ihre Komponentenauswahl auf mechanische Sicherheit ausrichten, können Sie diese plötzlichen Unterbrechungen verhindern.
Häufige Fehler:
Mikrotoleranzen zwischen verschiedenen Komponentenmarken werden ignoriert.
Unter der Annahme einer 8-A-Last ist eine 10-A-Basis für ein 16-A-Gerät akzeptabel.
Vergessen, Halteklammern in Zonen mit hoher Vibration zu installieren.
Die Auswahl der geeigneten Basis erfordert eine methodische Bewertung. Sie müssen drei verschiedene technische Dimensionen aufeinander abstimmen, um einen sicheren Betrieb zu gewährleisten.
Die Anpassung von Spannung und Stromkapazität ist nicht verhandelbar. Der Sockel muss den maximalen Fehlerstrom des Systems bewältigen, nicht nur die Nennlast. die Angabe eines Beim Einsatz von Miniaturgeräten mit hoher Kapazität ist Wenn Sie die Basisleistung herabsetzen, kommt es zu einer Überhitzung der internen Sammelschienen. 16-A-Relaissockels von entscheidender Bedeutung.
Sie müssen auch die Spannungsfestigkeit überprüfen. Diese Metrik definiert die maximale Spannung, der das Kunststoffgehäuse standhalten kann, bevor es kaputt geht. Überprüfen Sie die Isolationsspannung zwischen Spule und Kontakt. Überprüfen Sie dann die Pol-zu-Pol-Isolierung. Die hohe Spannungsfestigkeit verhindert gefährliche Querschlusslichtbögen bei Überspannungen.
Physische Formfaktoren bestimmen die sofortige Kompatibilität. Sie müssen Blade-Konfigurationen im Vergleich zu Round-Pin-Konfigurationen bewerten. Flachstecker-Terminals werden normalerweise mit den Äquivalenten der MY/LY-Serie von Omron kombiniert. Konfigurationen mit runden Stiften dominieren ältere Hochleistungs-Industrie-Zeitschaltuhren. Passen Sie anschließend die Anzahl der Pole genau an. Stellen Sie sicher, dass einpolige (SPDT), zweipolige (DPDT) oder vierpolige (4PDT) Konfigurationen aufeinander abgestimmt sind. Überprüfen Sie abschließend sorgfältig die Toleranzen des Teilungsabstands, um ein Verbiegen der Stifte beim Einsetzen zu vermeiden.
Industriekomponenten erfordern strenge Sicherheitszertifizierungen. Achten Sie auf unabhängige Genehmigungen auf der Basis selbst. Es sollte seine eigenen UL508-, CE- oder CSA-Kennzeichnungen tragen. Gehen Sie niemals davon aus, dass die Zertifizierung des oberen Geräts die untere Basis abdeckt. Bewerten Sie die Entflammbarkeitswerte streng. Verwenden Sie für industrielle Steuerungsumgebungen Kunststoffe mit der Klassifizierung UL94 V-0. Diese Kunststoffe verlöschen innerhalb von zehn Sekunden selbst und verhindern so die Ausbreitung von Schrankbränden.
Bewertungsdimension | Schlüsselparameter | Technischer Standard |
|---|---|---|
Elektrische Kapazität | Stromstärke und Spannungsfestigkeit | 16A-Grenzwert erreichen oder überschreiten; >2000 V AC-Isolierung |
Mechanisches Layout | Pin-Stil und Tonhöhe | Klinge vs. runder Stift; Exakte mm-Teilungsanpassung |
Materialsicherheit | Brennbarkeitsbewertung | UL94 V-0 (selbstverlöschend) |
Ingenieure montieren Geräte je nach räumlichen Einschränkungen und Wartungsanforderungen unterschiedlich. Sie müssen einen Montagestil auswählen, der für Ihre spezifische Bereitstellungsumgebung geeignet ist.

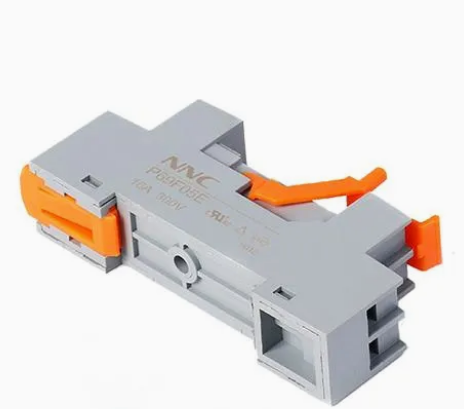

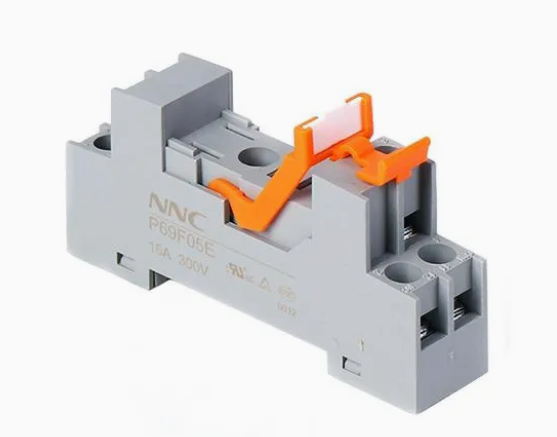

Diese modularen Einheiten lassen sich direkt auf standardmäßige 35-mm-Metallschienen schieben. Sie stellen den Industriestandard für Schalttafeln und Automatisierungsschränke dar. Ein hochwertiger steckbarer Relaissockel für DIN-Schienen ermöglicht einen schnellen Austausch vor Ort. Testen Sie bei der Bewertung dieser Modelle die Schienengriffstärke. Schwache Griffe führen dazu, dass die Einheiten während der Verkabelung seitlich verrutschen. Bewerten Sie die Breite des Platzbedarfs, um horizontalen Panel-Platz zu sparen. Analysieren Sie abschließend die Kabelführungslogik. Die besten Designs trennen die Spuleneingangsanschlüsse physisch von den Hochspannungslastanschlüssen.
Ingenieure spezifizieren Leiterplattenhalterungen für massenproduzierte OEM-Elektronik und kompakte Motorsteuerungen. Diese Einheiten werden direkt auf Leiterplatten gelötet. Die Bewertungskriterien verschieben sich hier stark in Richtung der Fertigungsrealität. Sie müssen die Hitzebeständigkeit beim Wellenlöten bestätigen. Beim werkseitigen Lötvorgang kann sich der Kunststoff nicht verziehen. Messen Sie die Abstandshöhe sorgfältig. Korrekte Abstandsabstände ermöglichen das Waschen mit chemischem Flussmittel unter dem Gehäuse. Die Optimierung des Platzbedarfs bleibt bei schrumpfenden Plattengrößen von entscheidender Bedeutung.
In manchen Umgebungen sind Standard-DIN-Schienen unbrauchbar. Schwere Transportanwendungen und Kfz-Ladeflächen unterliegen extremen, mehrachsigen Erschütterungen. Die Sockel für die Panelmontage werden direkt in das Metallgehäuse geschraubt. Sie bieten eine beispiellose mechanische Steifigkeit. Bewerten Sie bei der Beschaffung dieser Flansche die Haltbarkeit des Flansches. Dünne Kunststoffflansche reißen unter dem Drehmoment der Schraube. Überprüfen Sie die Montagetoleranzen der Schraubenlöcher, um eine Ausrichtung mit den vorgebohrten Chassisplatten sicherzustellen.
Montagekategorie | Beste Anwendungsumgebung | Primäre Auswahlkriterien |
|---|---|---|
DIN-Schienenmontage | Industrielle Schalttafeln | Schienengrifffestigkeit, Kabeltrennung |
Leiterplattenmontage | Massenproduzierte OEM-Boards | Wellenlötbeständigkeit, Abstandshöhe |
Chassismontage | Schwerer Transport / Automobil | Flanschdicke, Haltbarkeit der Schraubenlöcher |
Die Wahl Ihrer Komponenten hat Einfluss auf die Elektriker, die das Endprodukt zusammenbauen. Terminaldesigns und Zubehör bestimmen, wie schnell Teams das Panel aufbauen und warten.
Die Verkabelungsschnittstellentypen bestimmen die langfristige Zuverlässigkeit Ihres Schranks. Sie stehen vor zwei Hauptentscheidungen:
Schraubklemmen: Dies sind nach wie vor der traditionelle, kostengünstige Standard. Sie akzeptieren problemlos eine Vielzahl von Drahtstärken. Sie bleiben jedoch sehr anfällig für Lockerungen. Durch Temperaturschwankungen und Maschinenvibrationen lösen sich die Schrauben mit der Zeit. Sie erfordern routinemäßige Drehmomenterhaltungsprogramme, um Lichtbogenfehler zu verhindern.
Push-In Plus-/Federkraftklemmen: Diese modernen Designs verkürzen die Installationszeit drastisch. Sie sorgen für eine dauerhafte, vibrationssichere Verbindung. Die interne Feder hält unabhängig von Temperaturschwankungen eine konstante Spannung aufrecht. Sie erfordern jedoch die strikte Einhaltung der Grenzwerte für den Drahtquerschnitt (AWG). Elektriker müssen Aderendhülsen vor dem Einsetzen auf Litzendrähte aufcrimpen.
Bare Bases arbeiten in professionellen Umgebungen selten allein. Um ein robustes System aufzubauen, benötigen Sie ergänzendes Zubehör. Lassen Sie uns die wichtigen Ergänzungen für den Einsatz eines Miniatur-Leistungsrelais untersuchen .
Halteklammern/Auswerferhebel: Diese sind unbedingt erforderlich. Sie sichern die obere Einheit fest. Sie benötigen sie, wenn Sie Paneele in umgekehrter Position oder in Zonen mit hoher Vibration montieren. Auswerferhebel schützen außerdem die Finger der Techniker bei Wartungsarbeiten.
Schutzmodule: Das Schalten der Spule erzeugt schädliche Spannungsspitzen. Sie benötigen Platz für den Einbau von Steckvaristoren, RC-Gliedern oder Flyback-Dioden. Diese kleinen Module absorbieren transiente Spannungen und schützen empfindliche SPS-Ausgänge.
Marker-Tags: Großformatige Tafeln wirken ohne entsprechende Beschriftung wie verwirrende Labyrinthe. Einrastbare Markierungsetiketten sorgen für wichtige Organisation. Sie sorgen für ein sicheres und effizientes Benutzererlebnis bei der Fehlerbehebung im Notfall.
Best Practices für die Verkabelung: Verlegen Sie Niederspannungsspulendrähte immer entfernt von Hochspannungslastdrähten. Verwenden Sie logische Isolationsbasen, um diese Trennung physisch zu erzwingen. Entfernen Sie die Drahtisolierung sorgfältig, um zu vermeiden, dass blankes Kupfer außerhalb des Klemmenblocks freiliegt.
Der Übergang von der technischen Theorie zum Einkauf erfordert eine disziplinierte Beschaffungslogik. Befolgen Sie diese Schritte, um Ihre Stückliste sicher fertigzustellen.
Erraten Sie niemals die Kompatibilität. Öffnen Sie immer das Datenblatt des Herstellers. Suchen Sie den Abschnitt „Empfohlene Sockets“. Hersteller entwickeln diese gepaarten Komponenten gleichzeitig. Die Verwendung der exakt gleichen Marke für beide Hälften garantiert eine präzise Kontaktspannung. Es schützt auch Ihre Garantieabdeckung. Wenn ein nicht übereinstimmendes Gerät ausfällt, erlischt Ihr Garantieanspruch vom Hersteller sofort.
Engpässe in der Lieferkette zwingen Sie manchmal dazu, Marken zu mischen. Wenn Sie umschwenken müssen, verhalten Sie sich wie ein Prüfer. Überprüfen Sie die genauen Stiftabmessungen in Millimetern. Überprüfen Sie die Dicke und Breite der Klinge genau. Untersuchen Sie die Kompatibilität des Kontaktmaterials. Vermeiden Sie es, verzinnte Stifte mit blanken Messingbuchsen zu verbinden, da galvanische Korrosion die Verbindung zerstören würde. Die Erforschung dieser physikalischen Dimensionen verhindert katastrophale Betriebsausfälle.
Bestellen Sie nicht blind Tausende von Einheiten. Fordern Sie zunächst technische Muster bei Ihrem Händler an. Sobald sie angekommen sind, testen Sie die physische Paarungskraft. Ein guter Industrie-Relaissockel erfordert festen, bewussten Druck, damit das Gerät sitzt. Bewerten Sie das Gefühl beim Einführen des Drahtes. Geben Sie die Muster an Ihre Montagetechniker weiter. Fragen Sie sie, ob sich die Klemmenschrauben leicht lösen lassen. Fragen Sie, ob die Einsteckfedern die Aderendhülsen sicher greifen. Die physische Validierung übertrifft immer die Papierspezifikationen.
Die Auswahl eines Montagesockels für Ihr Schaltgerät ist eine wichtige technische Entscheidung. Dazu gehört eine strenge Planung des Wärmemanagements, der mechanischen Stabilität und der Panel-Lebensdauer. Sie können diese Basen nicht als generische Waren behandeln. Toleranzen, Entflammbarkeitsklassen und Anschlussdesigns bestimmen die Sicherheit Ihres gesamten elektrischen Systems.
Priorisieren Sie zertifizierte Komponenten mit UL- und CE-Kennzeichnung. Passen Sie Ihre elektrischen Nennströme perfekt an, um Fehlerzustände sicher zu bewältigen. Berücksichtigen Sie die Effizienz der Montage, indem Sie Steckklemmen und geeignete Halteklammern verwenden. Wenn Sie Ihre Stückliste fertigstellen, überprüfen Sie die Datenblätter sorgfältig. Fordern Sie physische Muster an, um die Steckkraft zu testen, bevor Sie eine Großbestellung aufgeben. Das Befolgen dieser Schritte garantiert ein robustes, zuverlässiges und wartungsfreundliches Bedienfeld.
A: Technisch mag es funktionieren, aber es verstößt gegen die Best Practices für die Elektrokonstruktion und besteht möglicherweise die Möglichkeit, dass die Schalttafelinspektionen nicht bestanden werden. Halten Sie stets die maximale Nennleistung des Relais ein oder überschreiten Sie diese, um sicherzustellen, dass die internen Sammelschienen der Steckdose plötzliche Fehlerströme bewältigen können.
A: Nein. Auch wenn die Anzahl der Stifte perfekt übereinstimmt, variieren die Klingendicke, der Teilungsabstand und die Verriegelungsmechanismen von Hersteller zu Hersteller erheblich. Überprüfen Sie stets die Maßzeichnungen in den technischen Datenblättern, bevor Sie Komponenten koppeln.
A: Clips verhindern, dass sich das Relais aufgrund mechanischer Vibrationen, Transportstöße oder thermischer Ausdehnung löst. Sie gewährleisten einen gleichmäßigen elektrischen Kontakt und verhindern lokale Erwärmungen oder plötzliche Betriebsausfälle.
A: Logische Isolationsbuchsen trennen die Spuleneingangsklemmen physisch von den Hochspannungslastklemmen. Dieses Design verbessert die Sicherheit erheblich, erhöht die Spannungsfestigkeit und sorgt für eine sauberere Verdrahtungsorganisation innerhalb der Schalttafel.
