Robustes elektromechanisches Hochleistungslastschaltrelais MKP3P

Produktbeschreibung

Das HHC70/3-1(MKP3P) ist ein robustes elektromechanisches Relais, das für Hochleistungsanwendungen entwickelt wurde.Dieses Relais wurde entwickelt, um zuverlässige Schaltfunktionen zu bieten, wobei der Schwerpunkt auf Haltbarkeit und Langlebigkeit liegt.Seine kompakte Größe und die vielseitigen Montagemöglichkeiten machen es zur idealen Wahl für eine Vielzahl industrieller und elektronischer Systeme.

Produktmerkmale

1. Zertifizierungen: Das Relais ist CE- und CCC-zertifiziert und gewährleistet die Einhaltung strenger Qualitäts- und Sicherheitsstandards.

2. Langlebige Konstruktion: Es verfügt über eine solide Struktur, die stoß- und vibrationsbeständig ist und sich für anspruchsvolle Umgebungen eignet.

3. Verlängerte Lebensdauer: Das Relais ist für eine lange Betriebslebensdauer ausgelegt, mit einer elektrischen Lebensdauer von über 100.000 Zyklen und einer mechanischen Lebensdauer von über 10 Millionen Zyklen.

4. Leistungsstarke Kontaktbewertungen: Bietet 1 Gruppe von Kontakten mit einer Nennleistung von 50 A und 2 Gruppen mit 40 A, was umfangreiche Lastschaltfunktionen ermöglicht.

5. Montageflexibilität: Erhältlich sowohl für die Bolzen- als auch für die DIN-Schienenmontage zur einfachen Integration in bestehende Systeme.

Technische Spezifikationen

• Kontakt Widerstand: ≤100mΩ

• Elektrisches Leben: ≥10^5 Zyklen (bei einer Frequenz von 10 Vorgängen pro Minute)

• Mechanisches Leben: ≥10^7 Zyklen (bei einer Frequenz von 300 Betätigungen pro Minute)

• Spulenspannung: Gleichstrom: 6–220 V, Wechselstrom: 6–380 V

• Abholzeit: <25ms

• Veröffentlichkeitsdatum: ≤15ms

• Spannungsfestigkeit: 1500 VAC für 1 Minute mit einem Leckstrom von 1 mA zwischen gleichpoligen und gegenpoligen Kontakten und 2500 VAC zwischen Kontakten und Spule

• Isolationswiderstand: 100 MΩ

• Umgebungstemperatur: -20℃ bis +40℃ (nicht kondensierend)

• Umgebungsfeuchtigkeit: 20 % bis 85 % relative Luftfeuchtigkeit

• Luftdruck: 86 bis 106 kPa

• Schockfestigkeit: 10G (mit einem sinusförmigen Halbimpuls von 11 ms)

• Vibrations-Resistenz: 10–55 Hz mit einer doppelten Amplitude von 1,5 mm

• Dimensions: 64×35×35mm

• Gewicht: Ungefähr 160 g

Produktvorteile

• Hohe Tragfähigkeit: Mit Nennwerten von bis zu 50 A für Einzelkontakte und 40 A für Doppelkontakte ist das Relais für das Schalten mit hoher Leistung ausgelegt.

• Schnelle Bedienung: Schnelle Aufnahme- und Freigabezeiten gewährleisten einen schnellen und reaktionsschnellen Betrieb in automatisierten Systemen.

• Großer Spannungsbereich: Der breite Spulenspannungsbereich ermöglicht die Kompatibilität mit verschiedenen Stromquellen.

• Sicherheit und Zuverlässigkeit: Hohe Spannungsfestigkeit und Isolationswiderstand tragen zur Sicherheit und Zuverlässigkeit des Relais bei.

• Umweltverträglichkeit: Das Relais ist so konstruiert, dass es einem breiten Temperatur-, Feuchtigkeits- und Luftdruckbereich standhält und somit für verschiedene Betriebsbedingungen geeignet ist.

• Kompaktes Design: Trotz seiner hohen Leistungsfähigkeit behält das Relais einen kompakten Formfaktor bei und spart so Platz in Installationen.

Anwendung

Der HHC70/3-1(MKP3P) eignet sich gut für Anwendungen in den Bereichen Automobil, Telekommunikation, Industrieautomation und Stromversorgung, bei denen Hochleistungsschaltung und langfristige Zuverlässigkeit von größter Bedeutung sind.

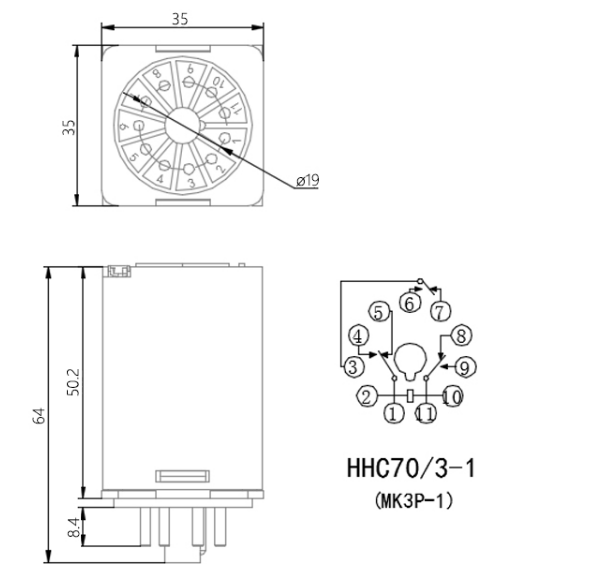

Dimension und Installation
