Allgemeine Relais NNC68B-2Z: Produkteinführung

Überblick

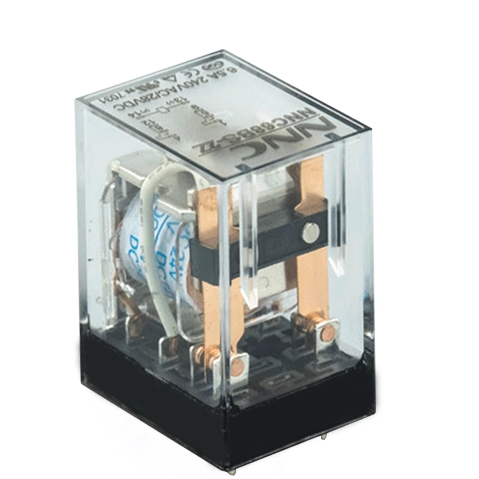

Das NNC68B-2Z ist ein vielseitiges Miniatur-Zwischenleistungstaffel, das für eine Vielzahl von Anwendungen entwickelt wurde, die Präzision und Zuverlässigkeit erfordern. Dieses Relais entwickelt, um die strengen Anforderungen der industriellen und kommerziellen Umgebungen gerecht zu werden, und bietet eine robuste Lösung für Signalschalt- und Steuerungsschaltungen.

Merkmale

Kompaktes und leichtes Design

Der NNC68B-2Z verfügt über einen kompakten Formfaktor und eine leichte Konstruktion und erleichtert eine einfache Integration in eine Vielzahl von Geräten, ohne die Leistung oder Haltbarkeit zu beeinträchtigen.

Hohe Empfindlichkeit und langes Betriebsleben

Mit einer hohen Sensitivitätsbewertung und einem Design, das eine lange Betriebsdauer gewährleistet, ist dieses Relais so konstruiert, dass sie einer umfassenden Nutzung standhalten, wodurch die Notwendigkeit häufiger Ersetzungen verringert und die Wartungskosten minimiert werden.

Vielseitige Kontaktkonfigurationen

Der NNC68B-2Z bietet 2 bis 4 Kontaktpolen mit Schaltfunktionen von bis zu 10A und bietet mehrere Kontaktkonfigurationen für verschiedene Anwendungsanforderungen und verbessert seine Anpassungsfähigkeit in verschiedenen Branchen.

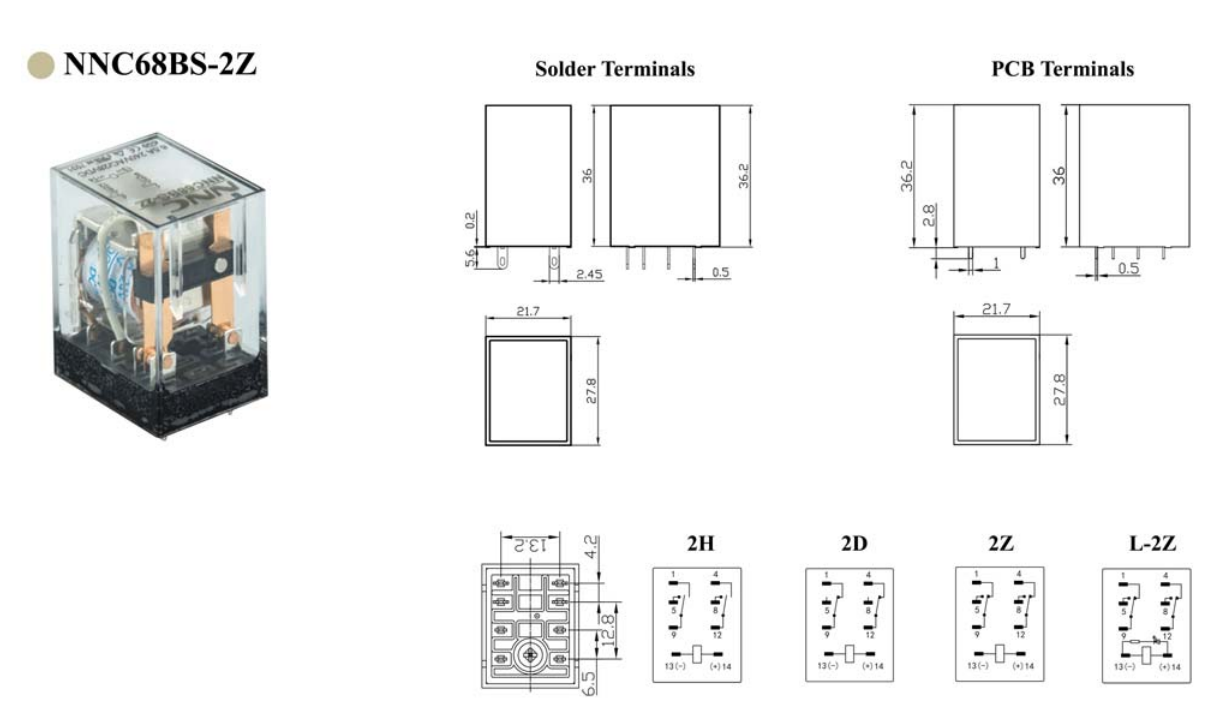

Direkte PCB- und Sockel -Montageoptionen

Der NNC68B-2Z wurde sowohl für das direkte Löten auf gedruckten Leiterplatten als auch für die Sockelmontage entwickelt und bietet flexible Installationsoptionen und sorgt für verschiedene Herstellungs- und Montageprozesse.

Optionale Indikatoren und Dioden

Dieses Relais ist mit optionalen LED -Indikatoren und Dioden erhältlich und bietet visuelles Feedback zu seinem operativen Status, Verbesserung der Sicherheit und der einfachen Überwachung.

Technische Spezifikationen

Kontaktdaten

• Kontaktformular : 2Z (DPDT), 3Z (TPDT), 4Z (4PDT), 2H (DPST-NO), 3H (TPST-NO), 4H (4PST-NO), 2D (DPST-NC), 3D (TPST-NC), 4D (4PST-NC)

• Kontaktbewertung (Widerstandslast) : 10a, 6,5a, 5a

• Max. Schaltspannung : 240 VAC/28VDC

• Max. Schaltstrom : 10a, 6,5a, 5a

• Kontaktwiderstand : 100 mΩ max. (bei 6VDC 1A)

• Kontaktmaterial : Ag -Legierung (AGSNO2)

• Mechanische Ausdauer : 1 × 10^7 Operationen min.

• Elektrische Ausdauer : 1 × 10^5 Operationen min.

Spulendaten

• Nennspießspannung : DC 3V-110V; AC 6V-240V

• Nennspulenstrom : 6-200 mA (DC), 10,5-200 mA (AC)

• Spulenwiderstand : 40-13444 (DC), 10,5-88 (AC)

• Betriebsspannung : 75% der Nennspannung max. (DC) 80% der Nominalspannung max. (Ac)

• Freisetzspannung : 10% der Nominalspannung min. (DC) 30% der Nennspannung min. (Ac)

• Spulenstromverbrauch : 0,9 W (DC), 1,2 VA (AC)

Umweltmerkmale

• Isolationsresistenz : 100 m min. (bei 500VDC)

• Dielektrikfestigkeit : zwischen Spule und Kontakten 1500 VAC für 1 min/4500 VAC für 1 min zwischen offenen Kontakten desselben Pols 1000 VAC für 1 min zwischen den Kontakten der verschiedenen Pole 1000 VAC für 1 min

• Stoßwiderstand : 1.000 m/s² (ca. 100 g)

• Vibrationswiderstand : 10-50 Hz, 1,5 mm Doppelamplitude

• Umgebungstemperatur : -40 ° C bis 85 ° C

• Umgebungsfeuchtigkeit : 45% bis 85% RH

Verpackungsinformationen

• Innenpaket : Papierschachtel

• Innere Packungsmenge : 20 Einheiten

• Außenverpackungsmenge : 600 Einheiten

• Außenverpackungsabmessungen : 330 × 310 × 345 mm

• Nettogewicht : 19 kg

• Bruttogewicht : 20 kg

Anwendungsfelder

Das NNC68B-2Z-Relais ist in verschiedenen Sektoren weit verbreitet, einschließlich, aber nicht beschränkt auf:

• Industrieautomatisierung : Für Steuerungssysteme in Herstellungsprozessen.

• Telekommunikation : In Geräten, die Signalschaltfunktionen benötigen.

• Automobil : Für verschiedene Steuer- und Signalfunktionen innerhalb von Fahrzeugen.

• Haushaltsgeräte : In Geräten, die zuverlässige Schaltmechanismen erfordern.

Abschluss

Das NNC68B-2Z-Relais ist ein Beweis für unser Engagement für die Exzellenz für Engineering und bietet eine Mischung aus Leistung, Zuverlässigkeit und Vielseitigkeit. Es ist eine bevorzugte Wahl für Fachkräfte, die eine hochwertige Relaislösung für ihre Anwendungen suchen.
