NNC69K
CLION
Verfügbarkeitsstatus: | |
---|---|
Menge: | |
Die skalierten skalierten elektromagnetischen Transfers nehmen aufgrund ihrer reduzierten Größe und effektiven Aktivität einen signifikanten Teil in verschiedenen elektronischen Anwendungen aus. Die Schleife, die Anker und die Kontakte garantieren den reibungslosen Fortschreiten des Stroms in einer Schaltung. Durch die Sattel der Kraft des Elektromagnetismus können diese Übertragungen die Nützlichkeit des Schaltkreises schnell und genau steuern. An dem Punkt, an dem der elektrische Fluss die Locken initiiert, löst das attraktive Feld die Entwicklung des Ankers aus und veranlasst die genaue Öffnung oder Schließung der Kontakte. Dieser konsistente Zyklus ermöglicht die Übergabe, sich mit dem Flussstrom zu befassen, was ihn zu einem wichtigen Teil der heutigen elektrischen Rahmenbedingungen macht.
Kleinere als erwartete elektromagnetische Übertragungen nehmen einen wesentlichen Teil bei der Gewährleistung der geschützten und produktiven Aktivität verschiedener elektrischer Rahmenbedingungen aus. Durch das Anbieten eines elektrischen Lösens zwischen den Schaltungen können diese Transfers die konsistente Kontrolle der Hochleistungsschaltungen unter Verwendung von Signalen mit geringer Leistung ermöglichen. Diese Kapazität ist in Situationen von grundlegender Bedeutung, in denen der exakte Befehl über Strom- und Spannungsstufen erforderlich ist, insbesondere bei der Verwaltung von Touchy -Ausrüstung oder komplexer Hardware. Darüber hinaus macht die minimierte Größe von kleineren als üblichen Transfers ideal für Anwendungen, bei denen der Platz eingeschränkt ist, und berücksichtigt die produktive und solide Aktivität in vielen modernen und geschäftlichen Umgebungen.
Kleinere als normale elektromagnetische Transfers werden in verschiedenen Unternehmen und Geräten verwendet. Eine normale Anwendung ist verantwortlich für Boards und Mechanisierungsrahmen, in denen sie verwendet werden, um Motoren, Lichter und andere elektrische Teile zu leiten. Sie werden zusätzlich in der Medienkommunikationshardware weitgehend verwendet, z. B. Telefonhandel und Modems, um Flags zu überwachen und Assoziationen zu vermitteln.
Darüber hinaus sind nur wenige elektromagnetische Übertragungen so oft wie möglich in CAR -Frameworks koordiniert. Sie nehmen einen dringenden Teil bei der Kontrolle von Fähigkeiten wie Scheinwerfern, Scheibenwischern und elektrischen Fenstern in Fahrzeugen an. Diese Übertragungen garantieren die effektive und zuverlässige Aktivität dieser Teile und bilden anschließend die allgemeine Ausstellung und Sicherheit des Fahrzeugs auf.
Auch kleine elektromagnetische Übertragungen sind im Bereich der Hardware von grundlegender Bedeutung. Sie werden in gedruckten Leiterblättern (PCB) verwendet, um die Signale zu wechseln, die Stromversorgung zu steuern und empfindliche Teile zu schützen. Ihre konservative Größe und die zuverlässige Aktivität machen sie für die Verwendung in verschiedenen elektronischen Geräten, einschließlich PCs, Fernsehgeräten und Hausapparaten, geeignet.
Insgesamt kleinere als erwartete elektromagnetische Transfers sind reduzierte elektrische Geräte, die ein Elektromagnet verwenden, um das Fortschreiten des Flusses in einer Schaltung zu steuern, die sie als Schalter ermöglichen, um ein Schild mit geringer Leistung zu ermöglichen, um einen leistungsstärkeren Schaltkreis zu kontrollieren. Geräte.
Niedriger Strom niedriger Spannung,
Könnte Ihre erste Wahl sein.

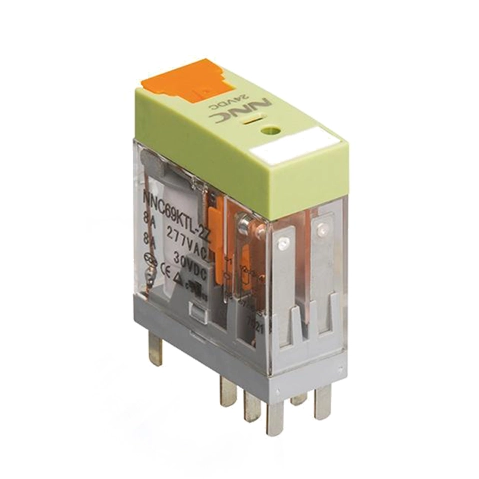

NNC69KTL (JQX-14FT) Miniatur-PCB-Relais |
| |||||||
Modell und Beschreibung | ||||||||
NNC69KTL (JQX -14FT) - 1C 10A DC24V | ||||||||
★ Kontaktformular: H = nein, d = nc, z = no & nc | ||||||||
Spezifikation | ||||||||
Dimension | 28,8 mm*12,7 mm*34 mm | |||||||
Kontaktfunktion | Bilden | 1z (spdt); 1H (spst-no); 1d (spst-nc) | 2z (dpdt); 2H (dpst-no); 2d (dpst-nc) | |||||
Bewertungslast | NO15A | NC12A | 8a | |||||
Max -Schaltspannung | 277vac/30VDC | |||||||
Kontaktwiderstand | ≤ 100mΩ | |||||||
Material | Ag -Legierung (AGSNO2) | |||||||
Elektrisches Leben | ≥1*105 | |||||||
Mechanisches Leben | ≥1*107 | |||||||
Spannung betreiben (23 ℃) | DC: ≤ 75%*Nennspannung, AC: ≤ 80%*Nennspannung | |||||||
Spannung freigeben (23 ℃) | DC: ≥ 10%*Nennspannung, AC: ≥ 30%*Nennspannung | |||||||
Maximale Spannung (23 ℃) | 110%*Nennspannung | |||||||
Spannungsspannung | DC3-110V, AC6-240V (Anpassung erlaubt) | |||||||
Spulenkraft | DC: 0,53W, AC: 1,2 VA | |||||||
Abholzeit | ≤ 20 ms | |||||||
Freigabezeit | ≤ 10 ms | |||||||
Dielektrische Stärke | Zwischen offenen Kontakten desselben Pols | 1200 VAC/1 min (Leckstrom 1ma) | ||||||
Zwischen Kontakten verschiedener Pole | 1200 VAC/1 min (Leckstrom 1ma) | |||||||
Zwischen Kontakten und Spule | 5000 VAC/1 min (Leckstrom 1ma) | |||||||
Isolationsresistenz | ≥100 mΩ (500VDC) | |||||||
Umgebungstemperatur | -55 ℃ ~ 70 ℃ | |||||||
Umgebungsfeuchtigkeit | 35%-80%RH | |||||||
Atmosphärischer Druck | 86-106KPA | |||||||
Stoßwiderstand | 10g (sinusförmiger Halbwellenimpuls: 11 ms) | |||||||
Vibrationswiderstand | 10-55Hz (Doppelamplitude: 1,5 mm) | |||||||
Installation | PCB oder Sockel mit DIN -Schiene | |||||||
Gewicht | Ca. 19G/PCs | |||||||
Verpackung | Karton mit Schaumstoffbox im Inneren | 200pcs/Carton, GW: 5 kg, NW: 4 kg, Dimension (mm): 350 × 245 × 220 | ||||||

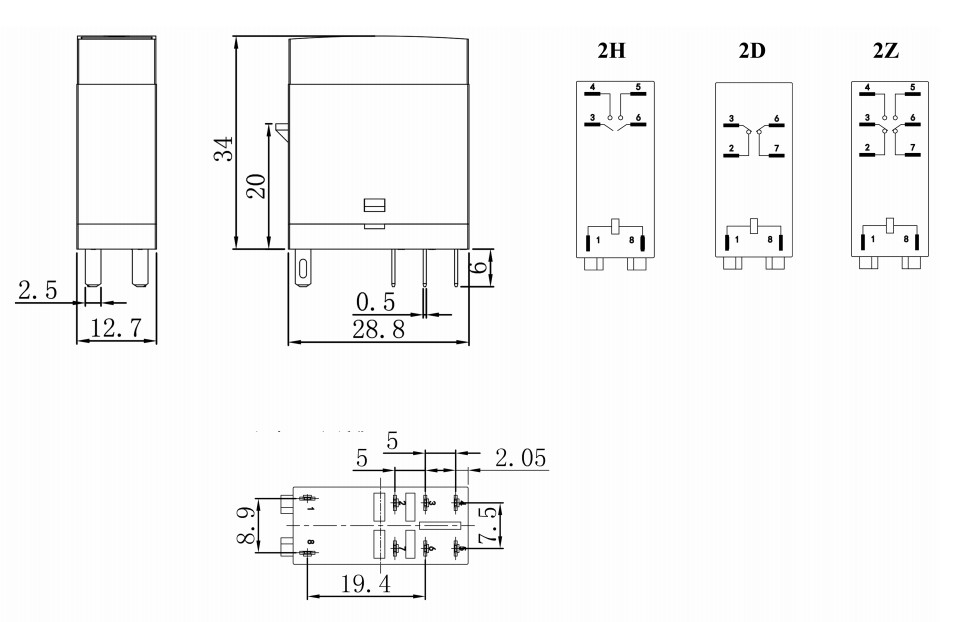

Schaltplan und Bodenansicht | ||||||||
| ||||||||

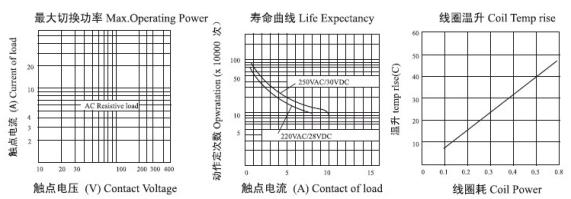

Leistungsdiagramm | ||||||||
