NNC69A
CLION
Verfügbarkeitsstatus: | |
---|---|
Menge: | |
Ein elektromagnetisches Miniaturrelais arbeitet nach dem Prinzip des Elektromagnetismus, um den Strom des elektrischen Stroms zu steuern. Es besteht aus einer Spule, einem Anker und einer Reihe von Kontakten. Wenn ein Strom auf die Spule angewendet wird, erzeugt er ein Magnetfeld, das den Anker dazu anzieht. Diese Bewegung bewirkt, dass sich die Kontakte schließen, sodass der Strom durch das Relais fließen kann. Umgekehrt löst sich das Magnetfeld ab, wenn der Strom entfernt wird, und der Anker kehrt in seine ursprüngliche Position zurück, öffnet die Kontakte und unterbricht den Stromfluss. Dieser einfache, aber wirksame Mechanismus ermöglicht es dem elektromagnetischen Miniaturrelais, als Schalter zu wirken und die Schaltung basierend auf dem Vorhandensein oder Abwesenheit des angelegten Stroms zu steuern.
Mit seiner außergewöhnlichen Vielseitigkeit und Leistung fällt das Miniatur High Power JQX-14FC-Relais als zuverlässige Wahl auf. Dank seiner beeindruckenden Schaltkapazität von bis zu 16A wird mühelos mit hohen Stromversorgung umgestattet. Die sichere und zuverlässige Verbindung wird durch das 3,5 -mm/5 -mm -Pin -Pin -Design sichergestellt, was eine optimale Funktionalität für verschiedene elektronische Anwendungen ermöglicht.
Ingenieure und Designer bevorzugen die JQX-14FC für seine nahtlose Integration in elektronische Systeme, die durch die PCB-Terminals ermöglicht werden. Diese zuverlässige und effiziente Lösung vereinfacht die Projektimplementierung. Darüber hinaus bietet die DIN-Rail-Sockel eine bequeme Montageoption, die die Installations- und Wartungsverfahren optimiert.
Der JQX-14FC ist eine zuverlässige und vielseitige Wahl für eine Vielzahl von Anwendungen, einschließlich Industriemaschinen, Automatisierungssystemen und Unterhaltungselektronik. Die hohe Leistung und mehrere Terminaloptionen machen es für vielfältige industrielle und kommerzielle Zwecke geeignet. Dieses Miniaturrelais für eine außergewöhnliche Leistung entwickelt und sorgt für einen sicheren und effizienten Betrieb in verschiedenen elektrischen Einstellungen. Sie können dem JQX-14FC vertrauen, um Ihre Schaltanforderungen mit zuverlässiger Leistung, Vielseitigkeit und robustem Design zu erfüllen.

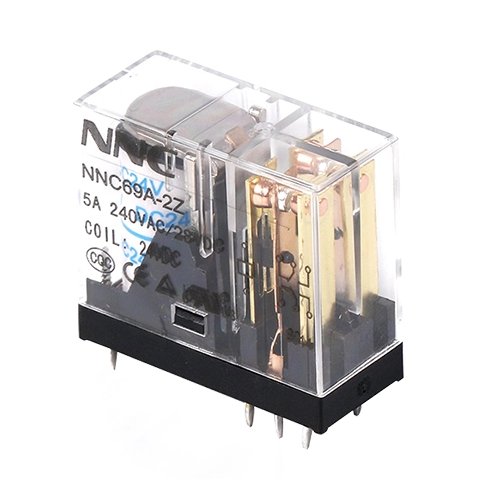

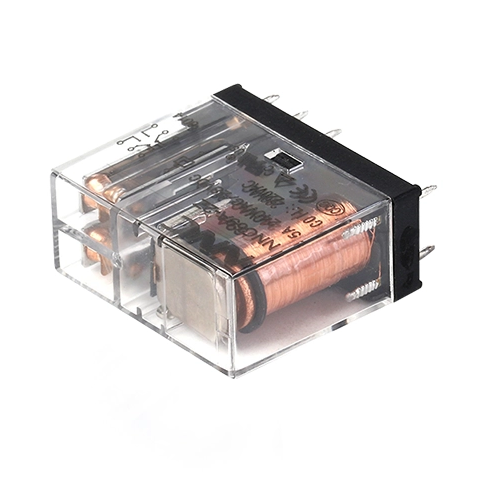

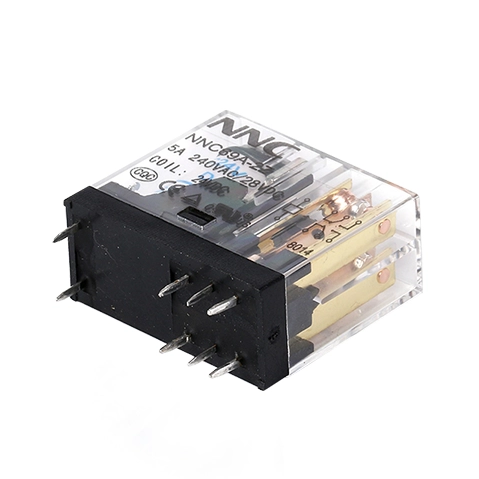

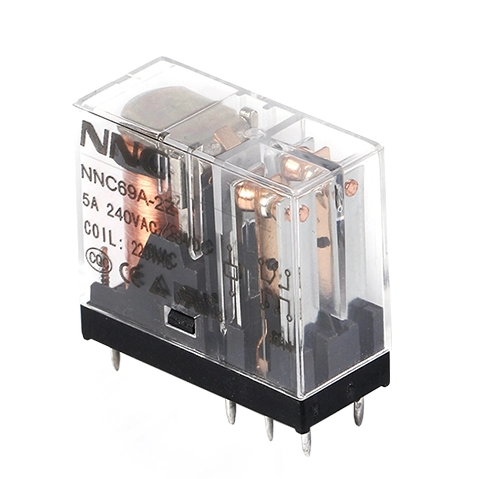

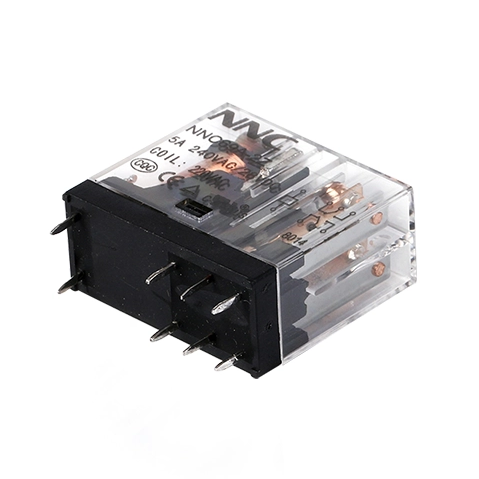

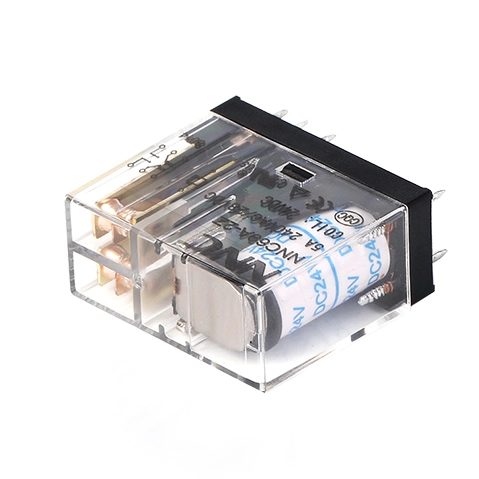

NNC69A (JQX-14FC) Miniatur-PCB-Relais |
| |||||||
Modell und Beschreibung | ||||||||
NNC69A
| ||||||||
★ Kontaktformular: a = nein, b = nc, c = no & nc | ||||||||
Spezifikation | ||||||||
Dimension | 29 mm*13mm*25,5 mm | |||||||
Kontaktfunktion | Bilden | 1z (spdt), 1h (spst-no), 1d (spst-nc) | 2Z (DPDT), 2H (DPST-NO), 2D (DPST-NC) | |||||
Bewertungslast | 10a | 16a | 5a | |||||
Max -Schaltspannung | 240 VAC/28VDC | |||||||
Kontaktwiderstand | ≤ 100mΩ | |||||||
Material | Ag -Legierung (AGSNO2) | |||||||
Elektrisches Leben | ≥1*105 | |||||||
Mechanisches Leben | ≥1*107 | |||||||
Spannung betreiben (23 ℃) | DC: ≤ 75%*Nennspannung, AC: ≤ 80%*Nennspannung | |||||||
Spannung freigeben (23 ℃) | DC: ≥ 10%*Nennspannung, AC: ≥ 30%*Nennspannung | |||||||
Maximale Spannung (23 ℃) | 110%*Nennspannung | |||||||
Spannungsspannung | DC3-110V, AC6-240V (Anpassung erlaubt) | |||||||
Spulenkraft | DC: 0,53W, AC: 1,2 VA | |||||||
Abholzeit | ≤ 20 ms | |||||||
Freigabezeit | ≤ 10 ms | |||||||
Dielektrische Stärke | Zwischen offenen Kontakten desselben Pols 1 | 1200 VAC/1 min (Leckstrom 1ma) | ||||||
Zwischen Kontakten verschiedener Pole | 1200 VAC/1 min (Leckstrom 1ma) | |||||||
Zwischen Kontakten und Spule | 5000 VAC/1 min (Leckstrom 1ma) | |||||||
Isolationsresistenz | ≥100 mΩ (500VDC) | |||||||
Umgebungstemperatur | -55 ℃ ~ 70 ℃ | |||||||
Umgebungsfeuchtigkeit | 35%-80%RH | |||||||
Atmosphärischer Druck | 86-106KPA | |||||||
Stoßwiderstand | 10g (sinusförmiger Halbwellenimpuls: 11 ms) | |||||||
Vibrationswiderstand | 10-55Hz (Doppelamplitude: 1,5 mm) | |||||||
Installation | PCB oder Sockel mit DIN -Schiene | |||||||
Gewicht | Ca. 16G/PCs | |||||||
Verpackung | Karton mit Schaumstoffbox im Inneren | 500pcs/Karton, GW: 9 kg, NW: 8 kg, Dimension (mm): 342 × 263 × 325 | ||||||
Karton mit Schaumrohr im Inneren | 500pcs/Karton, GW: 9 kg, NW: 8 kg, Dimension (mm): 338 × 135 × 185 | |||||||
Schaltplan und Bodenansicht | ||||||||
| ||||||||
Leistungsdiagramm | ||||||||
