NNC68A
CLION
Verfügbarkeitsstatus: | |
---|---|
Menge: | |
Das Miniatur-Zwischenleistungsrelais LY2 ist eine kompakte und vielseitige elektromagnetische Komponente, die nach dem Prinzip des Elektromagnetismus arbeitet.Es besteht aus einer Spule, einem Anker und einer Reihe von Kontakten.Wenn ein Strom an die Spule angelegt wird, erzeugt sie ein Magnetfeld, das den Anker anzieht, wodurch die Kontakte geschlossen oder geöffnet werden und dadurch der Stromfluss im Stromkreis gesteuert wird.
Mit einer Schaltleistung von bis zu 15 A ist das LY2-Relais in der Lage, anspruchsvolle elektrische Systeme effektiv zu bewältigen.Aufgrund seiner hohen Leistungsfähigkeit eignet es sich für Anwendungen, die robustes und zuverlässiges Schalten erfordern, wie z. B. Industriemaschinen, Automatisierungssysteme, HVAC-Steuerungen und mehr.
Das LY2-Relais bietet 1 bis 4 Kontaktpole und bietet so Flexibilität bei der Schaltkreissteuerung und -konfiguration.Diese Funktion ermöglicht vielseitige Anwendungen und ermöglicht es dem Relais, verschiedene elektrische Lasten zu bewältigen.
Ausgestattet mit Leiterplattenanschlüssen bietet das LY2-Relais bequeme und sichere Verbindungen zu Leiterplatten.Diese Funktion vereinfacht den Installationsprozess und sorgt für zuverlässige und stabile elektrische Verbindungen.Dies ist besonders vorteilhaft für Anwendungen, die eine kompakte und platzsparende Bauweise erfordern.
Eines der bemerkenswerten Merkmale des LY2-Relais ist seine Robustheit und lange Lebensdauer.Es ist darauf ausgelegt, rauen Umgebungen standzuhalten und unter anspruchsvollen Bedingungen eine konstante Leistung zu bieten.Diese Zuverlässigkeit gewährleistet den effizienten Betrieb des Relais über einen längeren Zeitraum.
Das LY2-Relais wird aufgrund seiner kompakten Größe, hohen Leistungsfähigkeit und vielseitigen Funktionalität häufig in einer Reihe von Branchen eingesetzt.Es findet Anwendungen in der industriellen Automatisierung, Motorsteuerungen, HVAC-Systemen, Beleuchtungssteuerungen und mehr.Seine zuverlässige Leistung und einfache Installation machen es zur bevorzugten Wahl für Ingenieure und Techniker.
Zusammenfassend ist das Miniatur-Zwischenleistungsrelais LY2 eine kompakte und vielseitige elektromagnetische Komponente, die eine hohe Leistungsfähigkeit, eine Schaltkapazität von bis zu 15 A, 1 bis 4 Kontaktpole und Leiterplattenanschlüsse bietet.Sein Funktionsprinzip, sein breites Anwendungsspektrum und bemerkenswerte Merkmale wie Langlebigkeit und einfache Installation machen es zu einer zuverlässigen und effizienten Lösung für verschiedene elektrische Steuerungsanforderungen.Vertrauen Sie darauf, dass das LY2-Relais optimale Leistung liefert und einen effizienten Betrieb in Ihren elektronischen Systemen gewährleistet.
68A-2Z(LY2)

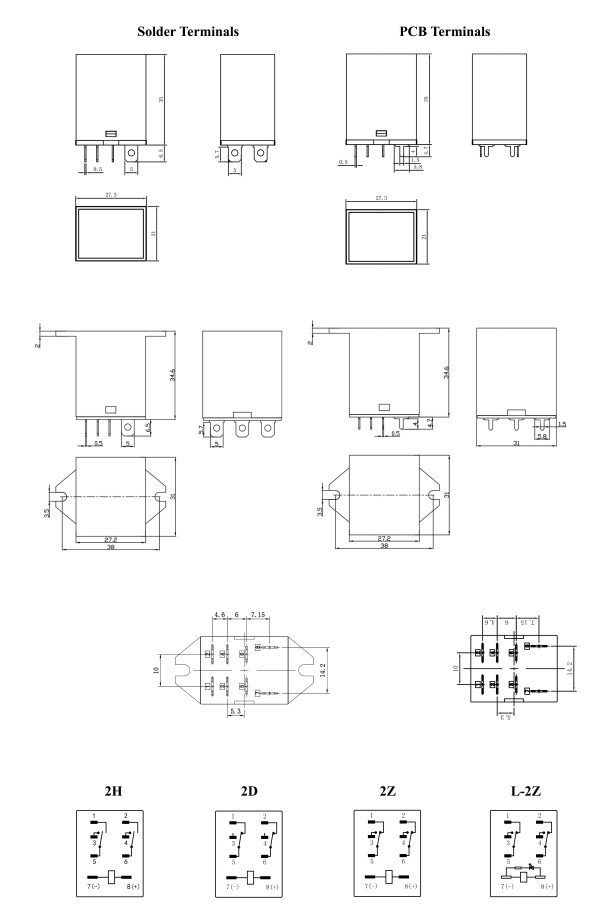

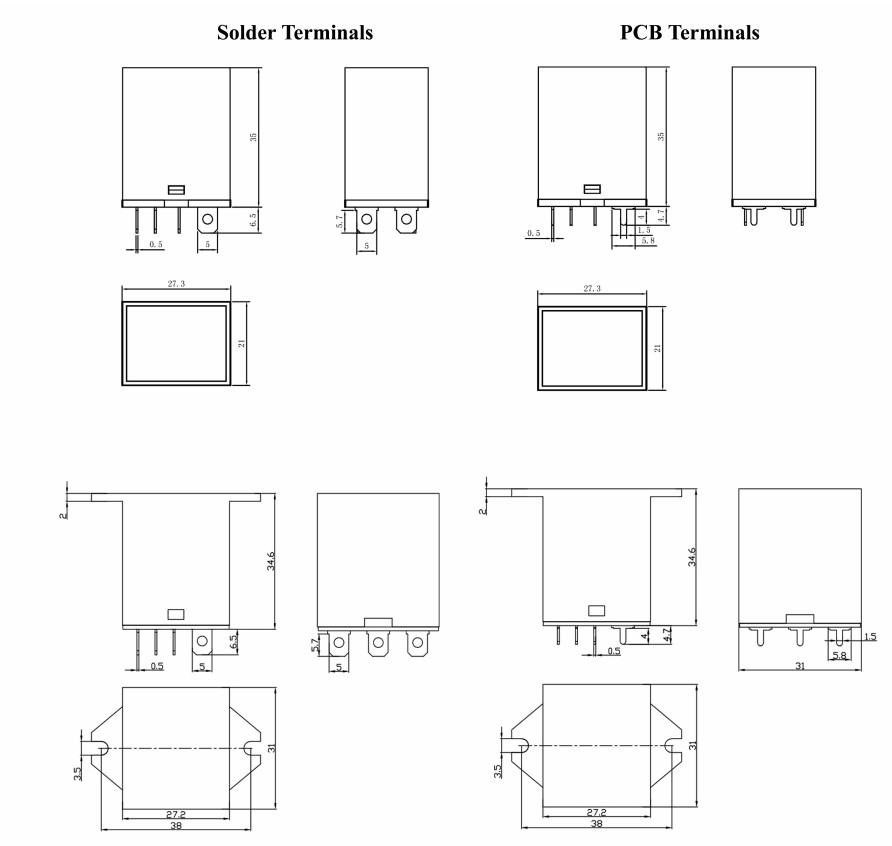

Abmessungen | 27,3 mm * 21 mm * 35 mm | |
Kontaktfunktion | Bilden | 2Z(DPDT);2H(DPST-NO);2D(DPST-NC) |
Nennlast | 12A | |
Maximale Schaltspannung | 240VAC/28VDC | |
Kontakt Widerstand | ≤100mΩ | |
Material | Ag-Legierung (AgSnO2) | |
Elektrisches Leben | ≥1*105 | |
Mechanisches Leben | ≥1*107 | |
Betriebsspannung (23℃) | DC: ≤ 75 % * Nennspannung, AC: ≤ 80 % * Nennspannung | |
Freigabespannung (23℃) | DC:≥10 %*Nennspannung, AC:≥30 %*Nennspannung | |
Maximale Spannung (23℃) | 110 %*Nennspannung | |
Spulenspannung | DC6-220V, AC6-380V (Anpassen möglich) | |
Spulenleistung | Gleichstrom: 0,9 W, Wechselstrom: 1,2 VA | |
Abholzeit | ≤15ms | |
Veröffentlichkeitsdatum | ≤10ms | |
Spannungsfestigkeit | Zwischen offenen Kontakten desselben Pols | 1000 VAC für 1 Minute |
Zwischen Kontakten verschiedener Pole | 1000 VAC für 1 Minute | |
Zwischen Kontakten und Spule | 1500 VAC für 1 Minute/4500 VAC für 1 Minute | |
Isolationswiderstand | ≥100 mΩ (500 VDC) | |
Umgebungstemperatur | -40°C ~ 85°C | |
Umgebungsfeuchtigkeit | 45 %–75 % relative Luftfeuchtigkeit | |
Luftdruck | 86–106 kPa | |
Stoßfestigkeit | 10G (sinusförmiger Halbwellenimpuls: 11 ms) | |
Vibrations-Resistenz | 10–55 Hz (doppelte Amplitude: 1,5 mm) | |
Installation | Leiterplatte oder Sockel mit DIN-Schiene | |
Gewicht | Ca.35g/Stück | |
Verpackung | Karton mit Papierschachtel im Inneren | 600 Stück/Karton, GW: 21 kg, NW 20 kg, Abmessung (mm): 330 x 310 x 345 |
Das Miniatur-Zwischenleistungsrelais LY2 ist eine kompakte und vielseitige elektromagnetische Komponente, die nach dem Prinzip des Elektromagnetismus arbeitet.Es besteht aus einer Spule, einem Anker und einer Reihe von Kontakten.Wenn ein Strom an die Spule angelegt wird, erzeugt sie ein Magnetfeld, das den Anker anzieht, wodurch die Kontakte geschlossen oder geöffnet werden und dadurch der Stromfluss im Stromkreis gesteuert wird.
Mit einer Schaltleistung von bis zu 15 A ist das LY2-Relais in der Lage, anspruchsvolle elektrische Systeme effektiv zu bewältigen.Aufgrund seiner hohen Leistungsfähigkeit eignet es sich für Anwendungen, die robustes und zuverlässiges Schalten erfordern, wie z. B. Industriemaschinen, Automatisierungssysteme, HVAC-Steuerungen und mehr.
Das LY2-Relais bietet 1 bis 4 Kontaktpole und bietet so Flexibilität bei der Schaltkreissteuerung und -konfiguration.Diese Funktion ermöglicht vielseitige Anwendungen und ermöglicht es dem Relais, verschiedene elektrische Lasten zu bewältigen.
Ausgestattet mit Leiterplattenanschlüssen bietet das LY2-Relais bequeme und sichere Verbindungen zu Leiterplatten.Diese Funktion vereinfacht den Installationsprozess und sorgt für zuverlässige und stabile elektrische Verbindungen.Dies ist besonders vorteilhaft für Anwendungen, die eine kompakte und platzsparende Bauweise erfordern.
Eines der bemerkenswerten Merkmale des LY2-Relais ist seine Robustheit und lange Lebensdauer.Es ist darauf ausgelegt, rauen Umgebungen standzuhalten und unter anspruchsvollen Bedingungen eine konstante Leistung zu bieten.Diese Zuverlässigkeit gewährleistet den effizienten Betrieb des Relais über einen längeren Zeitraum.
Das LY2-Relais wird aufgrund seiner kompakten Größe, hohen Leistungsfähigkeit und vielseitigen Funktionalität häufig in einer Reihe von Branchen eingesetzt.Es findet Anwendungen in der industriellen Automatisierung, Motorsteuerungen, HVAC-Systemen, Beleuchtungssteuerungen und mehr.Seine zuverlässige Leistung und einfache Installation machen es zur bevorzugten Wahl für Ingenieure und Techniker.
Zusammenfassend ist das Miniatur-Zwischenleistungsrelais LY2 eine kompakte und vielseitige elektromagnetische Komponente, die eine hohe Leistungsfähigkeit, eine Schaltkapazität von bis zu 15 A, 1 bis 4 Kontaktpole und Leiterplattenanschlüsse bietet.Sein Funktionsprinzip, sein breites Anwendungsspektrum und bemerkenswerte Merkmale wie Langlebigkeit und einfache Installation machen es zu einer zuverlässigen und effizienten Lösung für verschiedene elektrische Steuerungsanforderungen.Vertrauen Sie darauf, dass das LY2-Relais optimale Leistung liefert und einen effizienten Betrieb in Ihren elektronischen Systemen gewährleistet.
68A-2Z(LY2)
Abmessungen | 27,3 mm * 21 mm * 35 mm | |
Kontaktfunktion | Bilden | 2Z(DPDT);2H(DPST-NO);2D(DPST-NC) |
Nennlast | 12A | |
Maximale Schaltspannung | 240VAC/28VDC | |
Kontakt Widerstand | ≤100mΩ | |
Material | Ag-Legierung (AgSnO2) | |
Elektrisches Leben | ≥1*105 | |
Mechanisches Leben | ≥1*107 | |
Betriebsspannung (23℃) | DC: ≤ 75 % * Nennspannung, AC: ≤ 80 % * Nennspannung | |
Freigabespannung (23℃) | DC:≥10 %*Nennspannung, AC:≥30 %*Nennspannung | |
Maximale Spannung (23℃) | 110 %*Nennspannung | |
Spulenspannung | DC6-220V, AC6-380V (Anpassen möglich) | |
Spulenleistung | Gleichstrom: 0,9 W, Wechselstrom: 1,2 VA | |
Abholzeit | ≤15ms | |
Veröffentlichkeitsdatum | ≤10ms | |
Spannungsfestigkeit | Zwischen offenen Kontakten desselben Pols | 1000 VAC für 1 Minute |
Zwischen Kontakten verschiedener Pole | 1000 VAC für 1 Minute | |
Zwischen Kontakten und Spule | 1500 VAC für 1 Minute/4500 VAC für 1 Minute | |
Isolationswiderstand | ≥100 mΩ (500 VDC) | |
Umgebungstemperatur | -40°C ~ 85°C | |
Umgebungsfeuchtigkeit | 45 %–75 % relative Luftfeuchtigkeit | |
Luftdruck | 86–106 kPa | |
Stoßfestigkeit | 10G (sinusförmiger Halbwellenimpuls: 11 ms) | |
Vibrations-Resistenz | 10–55 Hz (doppelte Amplitude: 1,5 mm) | |
Installation | Leiterplatte oder Sockel mit DIN-Schiene | |
Gewicht | Ca.35g/Stück | |
Verpackung | Karton mit Papierschachtel im Inneren | 600 Stück/Karton, GW: 21 kg, NW 20 kg, Abmessung (mm): 330 x 310 x 345 |
