NNC68B
CLION
| Verfügbarkeitsstatus: | |
|---|---|
| Menge: | |

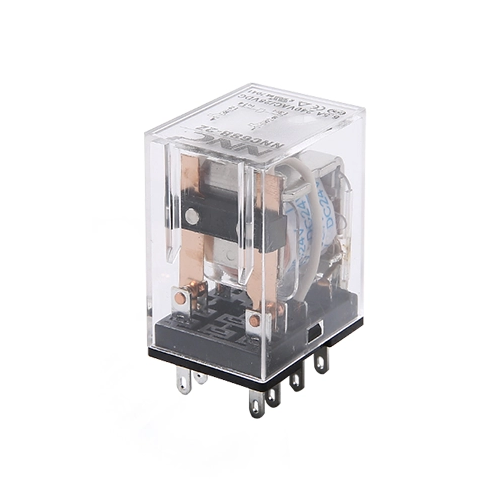

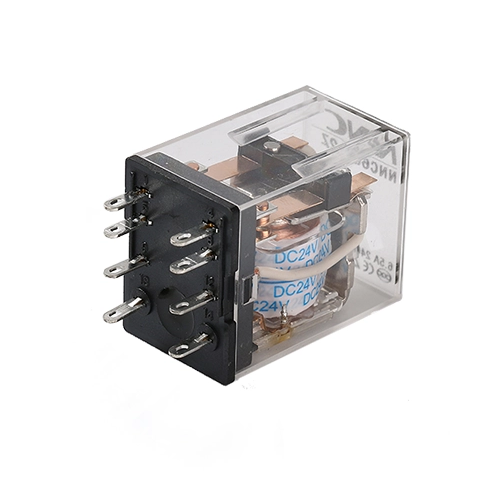

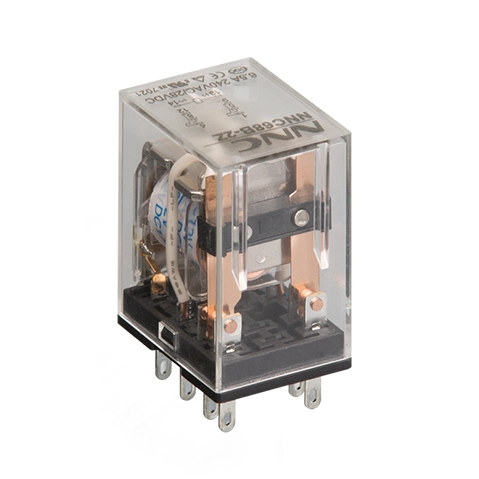

Die NNC68B -Serie führt trotz seiner geringen Größe ein kompaktes, aber hocheffizientes Miniaturrelais ein, das für ihre beeindruckende Leistung bekannt ist. Diese miniaturen Zwischenleistungspunkte veranschaulichen bei Verwendung einer Spule, Kontakte und mehreren Kontaktpunkten, um den Stromfluss innerhalb einer Schaltung zu verwalten. Das operative Prinzip ist unkompliziert: Wenn der Strom durch die Spule des Relais fließt, schafft es ein Magnetfeld, das die Kontakte in Anspruch nimmt, die Kontaktpunkte schließt und den Strom durchlaufen lässt. Diese Funktionalität macht es zu einem zuverlässigen elektromagnetischen Relaisschalter.
Außergewöhnliche Leistungsbearbeitung: Die NNC68B -Serie bietet hohe Leistungsfähigkeiten, wobei eine Schaltkapazität bis zu 10A erreicht. Dies macht es ideal, um elektrische Systeme wie Industriemaschinen, Automatisierungseinrichtungen und andere Hochleistungsanwendungen zu fordern. Unabhängig davon, ob Sie ein Miniatur -Power -Relais für eine robuste Verwendung oder Miniatur -Zwischenleistungsteile für spezielle Aufgaben benötigen, diese Serie erbringt außergewöhnlich.
Sichere PCB -Verbindungen: Diese Relais sind mit PCB -Klemmen ausgestattet und bieten sichere und stabile Verbindungen und erleichtern eine einfache Integration in gedruckte Leiterplatten. Dies gewährleistet eine zuverlässige Konnektivität, wodurch die NNC68B-Serie für Ingenieure zu einer zuverlässigen Wahl wird, die nach hochwertigen Miniaturrelais suchen.
Vielseitige Anwendungen: Die NNC68B-Serie ist vielseitig genug für den allgemeinen Gebrauch. Es ist geeignet, um alles von Industriegeräten und HLK -Systemen bis hin zu Beleuchtungseinrichtungen und Unterhaltungselektronik zu kontrollieren. Seine Anpassungsfähigkeit als Miniatur -Allzweck -Relais stellt sicher, dass es mit Leichtigkeit eine Vielzahl von Anwendungen bewältigen kann.
Langlebige Haltbarkeit: Die NNC68B-Serie ist für ihre Haltbarkeit bekannt und verspricht über einen längeren Zeitraum einen zuverlässigen Betrieb. Dies minimiert die Häufigkeit von Ersetzungen und trägt dazu bei, die Wartungskosten zu senken. Sein robustes Design macht es zu einer kostengünstigen Wahl für Projekte, bei denen ein Miniatur-Leistungsrelais mit lang anhaltender Zuverlässigkeit erforderlich ist.
Energieeffizienz: Dieses Relais mit geringem Stromverbrauch erhöht die Gesamtenergieffizienz. Sein wirtschaftliches Design führt zu erheblichen Kosteneinsparungen im Laufe der Zeit und macht es zu einer idealen Option für Anwendungen, die eine erweiterte Nutzung erfordern.
Die NNC68B -Serie bietet eine Reihe von Konfigurationen, die verschiedenen Anforderungen entsprechen:
Kontaktpasten: Diese Optionen sind in 2 bis 4 Polen erhältlich und bieten Flexibilität beim Schaltungsdesign und erleichtern die Integration in verschiedene Systeme.

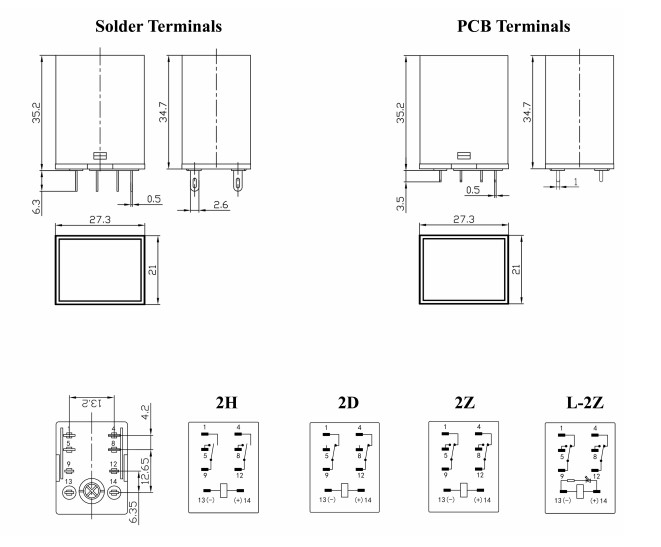

Kontaktformulare: Enthält Konfigurationen wie 2Z (DPDT), 3Z (TPDT), 4Z (4PDT), 2H (DPST-NO), 3H (TPST-NO), 4H (4PST-NO) und 2D (DPST-NC). Diese Formulare sind unterschiedliche Schaltanforderungen und eignen sich perfekt für vielfältige Verwendungen von Miniaturrelais.
Nennkontaktlast: Bereiche von 5a für Konfigurationen mit 4 Polen bis 10a für Personen mit 2 Polen, um zuverlässige Schalten für verschiedene Stromanforderungen zu gewährleisten.
Spannungskompatibilität: Unterstützt ein breites Spannungsspektrum von DC 3V bis 110 V und AC 6V bis 240 V, was vielseitig für verschiedene elektrische Setups vielseitig ist.
Umwelt- und mechanische Eigenschaften
Isolationswiderstand: Beibehält mindestens 100 mΩ und gewährleistet die Sicherheit und den zuverlässigen Betrieb.
Dielektriefestigkeit: Bewertet sowohl für Spulen zu Kontakt als auch zwischen offenen Kontakten desselben Pols, geeignet für verschiedene Bedingungen.
Stoß- und Vibrationswiderstand: Halt erheblichen Schock und Vibrationen, was ihn ideal für harte Umgebungen macht.
Betriebstemperaturbereich: arbeitet effektiv von -40 ° C bis 85 ° C, geeignet für verschiedene klimatische Bedingungen.
Abschluss
Das NNC68B- Miniatur-Zwischenleistungserscheinung stammt als Hochleistungskomponente, das für eine Vielzahl von Anwendungen ausgelegt ist. Es kombiniert hervorragende Leistungsbeschaffung, vielseitige Konfigurationen, sichere PCB -Verbindungen und eine breite Palette von Verwendungsmöglichkeiten, was es zur optimalen Wahl für Ingenieure macht, die zuverlässige und effektive Miniaturrelaislösungen suchen . Mit Funktionen wie dem abschließbaren Testknopf und der langlebigen Konstruktion sorgt der NNC68B über eine überlegene Leistung und einen reibungslosen Betrieb in Ihren elektronischen Systemen.
