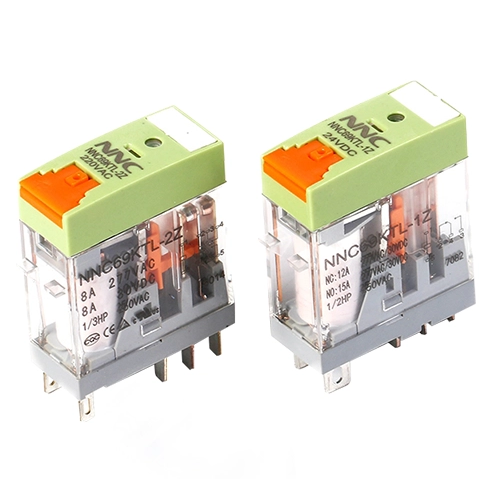

Miniatur-PCB-Relais mit SMD-LED-Indikator 14ft-1z

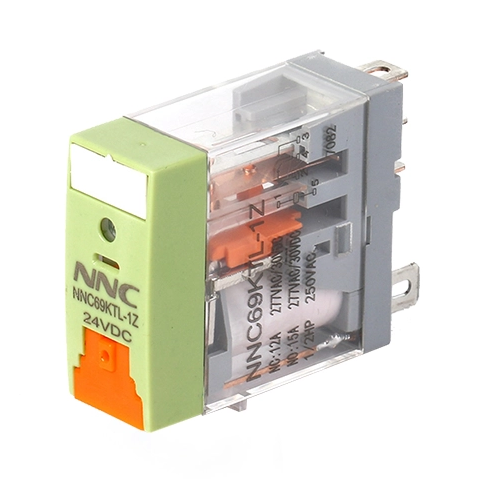

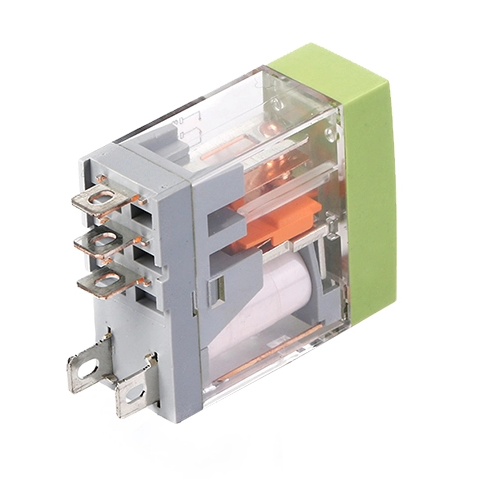

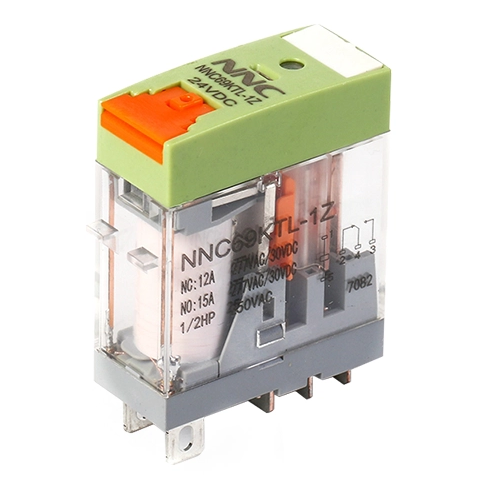

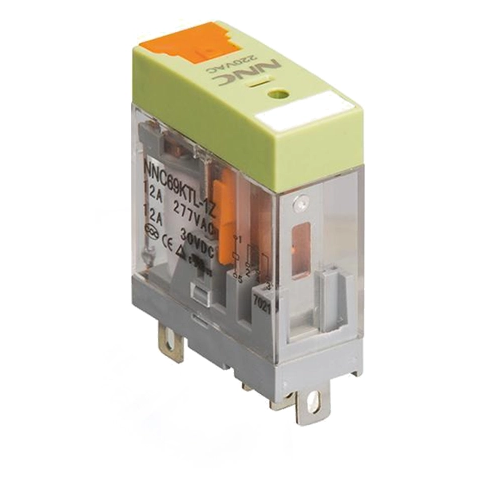

Produkteinführung: NNC69KTL-1Z Miniatur-PCB-Relais

Beste Einführung für Sie, um NNC69KTL-1Z auszuwählen

Dies ist eine kompakte und vielseitige Lösung für eine Vielzahl elektronischer Anwendungen. Mit einem großen Spulenspannungsbereich. Über dieses Relais bietet es Anpassungsoptionen, um bestimmte Anforderungen zu erfüllen. Seine Form 1A, 1B, 1C Nennlast sorgt für eine zuverlässige Leistung unter verschiedenen elektrischen Belastungen. Für seine kompakten Abmessungen ist es ideal, um mehr Anwendungen zu entsprechen. Mit Merkmalen wie Silberlegierungskontakten, hoher dielektrischer Festigkeit und hervorragendem Schock- und Vibrationswiderstand ist der NNC69KTL-1Z eine zuverlässige und dauerhafte Wahl für Ihre elektronischen Projekte.

Schlüsselmerkmale:

• Modell: NNC69KTL-1Z (JQX-14FT)-Ein kompaktes und leistungsstarkes Relais für eine Vielzahl von Anwendungen.

• Spannungsspannung: DC3-110V, AC6-240V, mit Anpassungsoptionen zur Erfüllung Ihrer spezifischen Anforderungen.

• Nennlast: Form 1A, 1B, 1C, um eine robuste Leistung unter verschiedenen elektrischen Lasten zu gewährleisten.

• Kontaktformular: a = nein (normalerweise geöffnet), b = nc (normalerweise geschlossen), c = no & nc (normalerweise geöffnet und normalerweise geschlossen) und bietet Flexibilität im Schaltungsdesign.

• Abmessung: 28,8 mm x 12,7 mm x 34 mm, was es zu einer idealen Wahl für räumlich eingeschränkte Anwendungen macht.

Technische Spezifikationen:

• Bewertungslast: Nr. 15A, NC 12A, 8A, in der Lage, erhebliche elektrische Belastungen zu behandeln.

• MAX-Schaltspannung: 240 VAC/28VDC, um Sicherheit und Zuverlässigkeit in Hochspannungsumgebungen zu gewährleisten.

• Kontaktwiderstand: ≤ 100 mΩ, wobei minimaler Energieverlust und optimale Signalübertragung garantiert werden.

• Material: Silberlegierung, bekannt für seine hervorragende Leitfähigkeit und Haltbarkeit.

• Elektrische Lebensdauer: ≥1*10^5 Zyklen, wodurch eine langfristige Zuverlässigkeit ohne häufige Ersatzversorgung gewährleistet ist.

• Mechanische Lebensdauer: ≥1*10^7 Zyklen, was eine außergewöhnliche Ausdauer in sich wiederholenden Operationen zeigt.

Betriebsparameter:

• Betriebsspannung: DC: ≤ 75% der Nennspannung, AC: ≤ 80% der Nennspannung, wodurch der stabile Betrieb innerhalb eines weiten Spannungsbereichs gewährleistet ist.

• Freisetzungsspannung: DC: ≥ 10% der Nennspannung, AC: ≥ 30% der Nennspannung, für eine zuverlässige De-energisierung.

• Maximale Spannung: 110% der Nennspannung, die einen Sicherheitsspielraum gegen Spannungsschwankungen liefert.

Sicherheits- und Umweltbeständigkeit:

• Dielektrizitätsfestigkeit: bietet einen robusten Schutz mit 1000 VAC/1 min für gleichpolige und entgegengesetzte Kontakte und 5000 VAC/1 min für Kontakte und Spule.

• Isolationswiderstand: ≥100 mΩ (500 VDC), wodurch die Sicherheit gegen elektrische Leckagen gewährleistet ist.

• Umgebungsbedingungen: Geeignet für einen weiten Bereich von Temperaturen (-55 ℃ bis 70 ℃) und Feuchtigkeitsniveaus (35%-80%RH), was es für verschiedene Umgebungen vielseitig vielseitig macht.

• Schock- und Vibrationswiderstand: In der Lage, 10 g Schock und 10-55 Hz Vibrationen standzuhalten, um einen stabilen Betrieb unter herausfordernden Bedingungen zu gewährleisten.

Einfache Installation:

• Installationsoptionen: PCB oder Socket mit DIN -Schiene und bietet Flexibilität bei den Installationsmethoden für Ihr Setup.

Verpackung:

• Verpackung: Karton mit Schaumbox im Inneren, 500pcs/Karton, um einen sicheren und organisierten Transport zu gewährleisten.

• Gewicht: ca. 17G/PCs, GW: 10 kg, NW: 9 kg, so dass es leicht und einfach zu handhaben ist.

Weitere Informationen, die Sie wissen sollten:

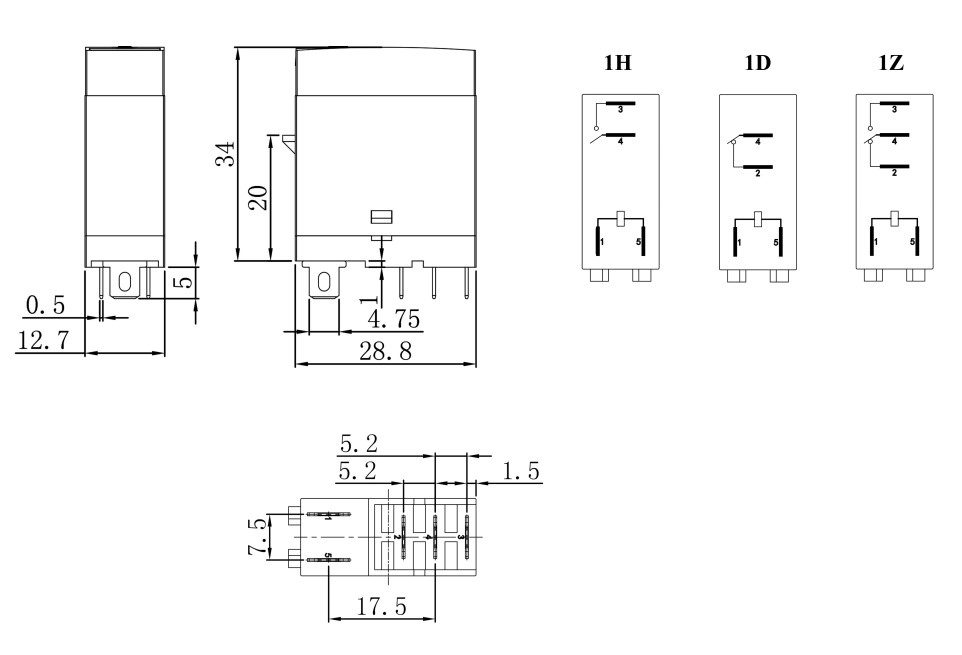

• Schaltplan und Bodenansicht: Für eine einfache Integration in Ihre Projekte erhältlich.

• Leistungsdiagramm: Demonstriert die Leistungsmerkmale des Relais und hilft bei Design und Auswahl.

Schlussfolgerung für Sie, um eine Wahl zu treffen

Unser NNC69KTL-1Z Miniature-PCB-Relais ist nicht nur eine Komponente. Es ist ein Engagement für Exzellenz in allen Aspekten Ihrer elektronischen Projekte. Wir laden Sie ein, den Unterschied zu erfahren, dass Qualität, Zuverlässigkeit und Präzision in Ihren Vorgängen ausmachen können.

Am Ende möchte ich Ihnen sagen, ob Sie einige Anfragen haben, bitte zögern Sie nicht, uns zu kontaktieren. Wir freuen uns auf die Gelegenheit, Ihnen zu dienen und eine freundliche Geschäftsbeziehung aufzubauen.
