Mini-15-A-Einzelspulen-Allzweckrelais

Produktübersicht

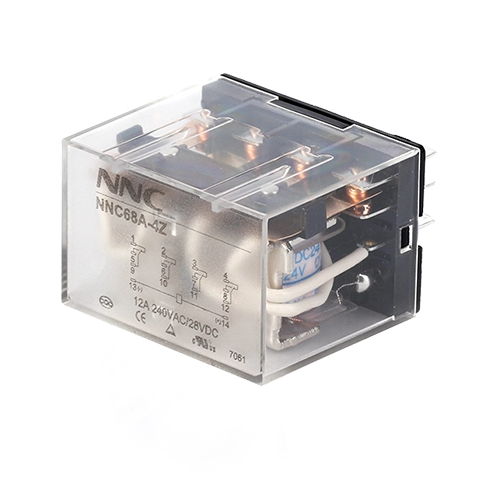

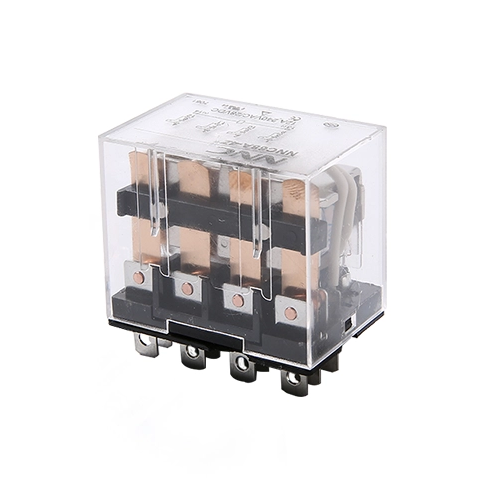

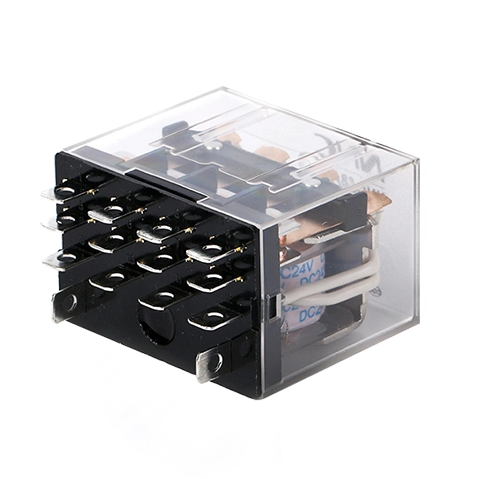

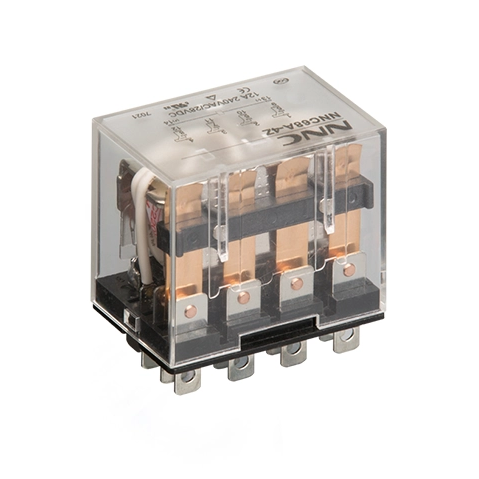

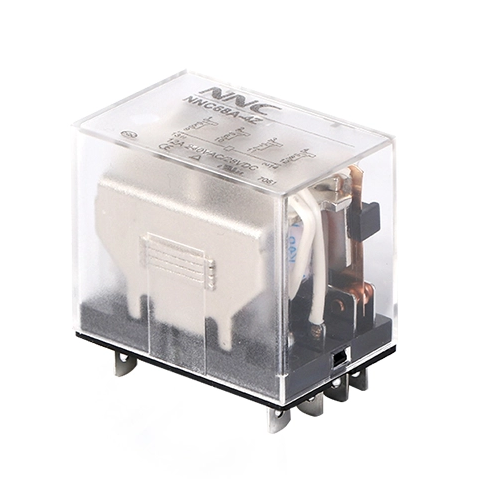

Das Miniatur-Zwischenleistungsrelais LY4 ist eine kompakte, vielseitige elektrische Komponente, die von CLION Electric (Modell: NNC68A ) entwickelt wurde und für die unterschiedlichen Leistungssteuerungsanforderungen verschiedener Branchen entwickelt wurde. Dieses Relais basiert auf dem Prinzip des Elektromagnetismus und verfügt über eine Kernstruktur aus einer einzelnen Spule, einem Anker und Präzisionskontakten. Wenn Strom durch die Spule fließt, wird ein Magnetfeld erzeugt, das den Anker anzieht, die Kontakte schließt und die Stromkreissteuerung ermöglicht. Was es auszeichnet, ist seine Schaltkapazität von 15 A , ein entscheidender Vorteil, der es ermöglicht, anspruchsvolle elektrische Lasten zu bewältigen, wodurch es weitaus robuster ist als Standard-Relais mit geringem Stromverbrauch. Als Einzelspulen-Allzweckrelais vereint es Einfachheit und Leistung und eignet sich sowohl für industrielle als auch kommerzielle Anwendungen, bei denen es auf Zuverlässigkeit und Platzeffizienz ankommt.

68A-4Z(LY3)

Hauptmerkmale des Miniatur-Zwischenleistungsrelais LY4

Hohe Schaltleistung bis zu 15A

Das Herzstück des LY4-Relais ist seine außergewöhnliche Schaltkapazität von 15 A – eine entscheidende Spezifikation, die es ihm ermöglicht, Hochleistungssysteme wie Industriemaschinenmotoren, Hochleistungs-HLK-Kompressoren und große Beleuchtungsanlagen zu verwalten. Im Gegensatz zu kleineren Relais, die mit Überlastungen zu kämpfen haben, behält das CLION LY4-Relais auch in stromintensiven Szenarien eine stabile Leistung bei und verringert so das Risiko von Kontaktverschleiß oder Stromkreisausfällen.

Einzelspulendesign für vereinfachte Installation

Das Einzelspulendesign des Miniatur-Zwischenleistungsrelais LY4 ist für Ingenieure und Installateure von entscheidender Bedeutung. Dadurch entfällt die Komplexität der Doppelspulenverkabelung, wodurch die Installationszeit verkürzt und die Wahrscheinlichkeit von Verkabelungsfehlern minimiert wird. Dieses Design reduziert auch die Gesamtfläche des Relais und erleichtert die Integration in überfüllte Leiterplatten oder enge Gerätegehäuse – ideal für Projekte, bei denen der Platz begrenzt ist.

Kompakte Größe mit robuster Konstruktion

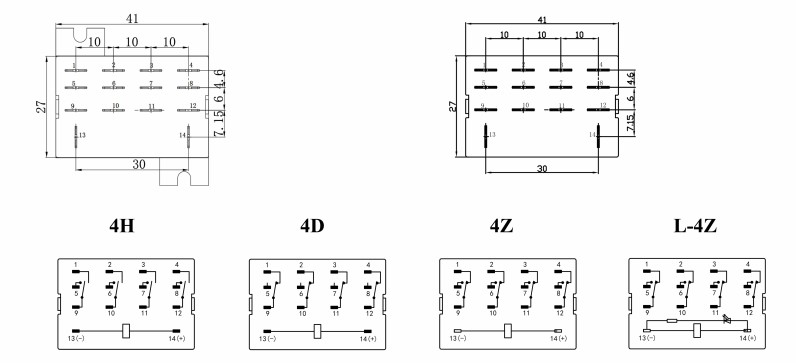

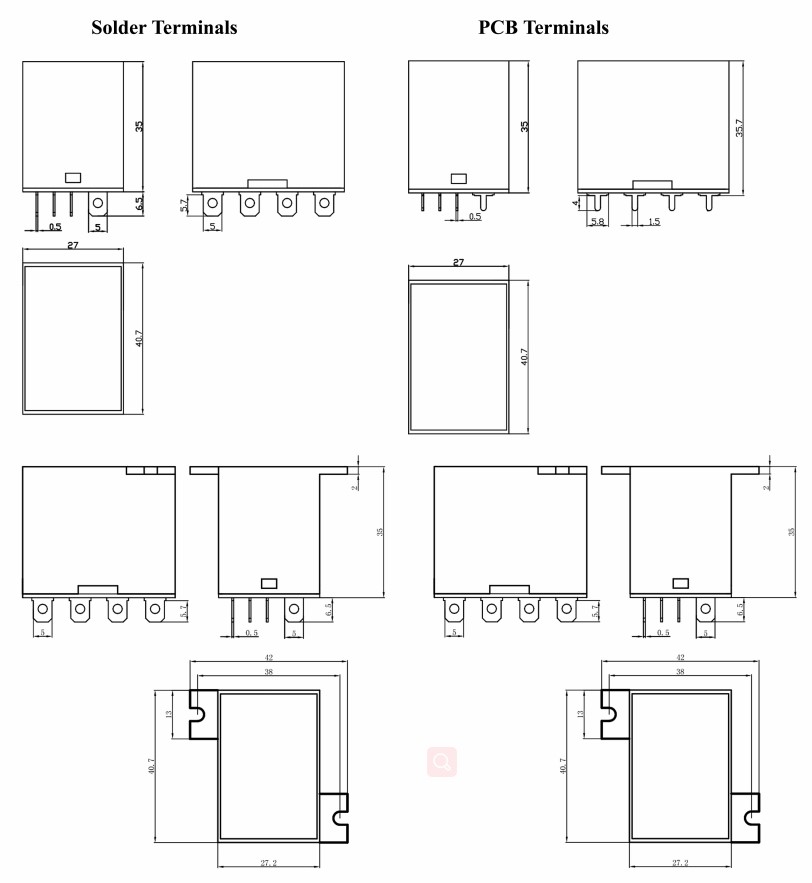

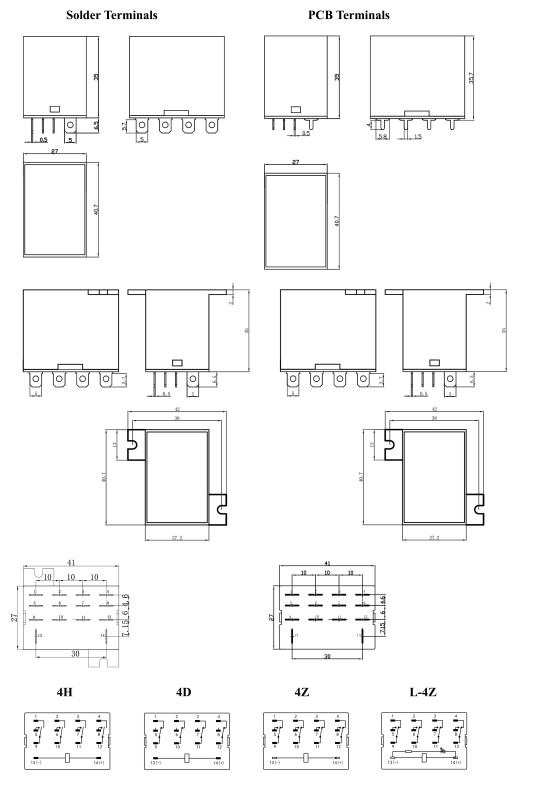

Als kompaktes elektromagnetisches Relais misst das LY4 nur 27,3 mm × 41 mm × 35 mm (gemäß den technischen Spezifikationen von CLION) und wiegt etwa 65 g pro Einheit. Trotz seiner geringen Größe zeichnet es sich durch eine robuste Konstruktion aus: Die Kontakte aus Ag-Legierung (AgSnO2) sind korrosions- und verschleißfest und gewährleisten eine lange elektrische Lebensdauer von ≥1×10⁵ Zyklen und eine mechanische Lebensdauer von ≥1×10⁷ Zyklen . Diese Haltbarkeit macht es zu einer kostengünstigen Wahl für den Langzeitgebrauch.

Universelle Vielseitigkeit in allen Branchen

Im Gegensatz zu anwendungsspezifischen Relais passt sich das Allzweck-LY4-Relais an verschiedene Branchen an. Es funktioniert nahtlos in industriellen Schalttafeln, Unterhaltungselektronik (z. B. Großgeräten), Kfz-Hilfssystemen (z. B. elektrischen Fensterhebern) und sogar neuen Energieanlagen (z. B. kleinen Solarwechselrichtern). Durch seine Flexibilität entfällt die Notwendigkeit, mehrere Relaistypen auf Lager zu halten, was die Bestandsverwaltung für Unternehmen vereinfacht.

Energieeffizienz und breite Spannungskompatibilität

Das CLION LY4-Relais legt Wert auf Energieeffizienz und einen geringen Spulenstromverbrauch: 1,5 W für DC-Modelle und 3,0 VA für AC-Modelle. Es unterstützt auch eine umfassende Spannungsanpassung – die Spulenspannungen reichen von DC6V bis DC220V und AC6V bis AC380V – sodass es ohne zusätzliche Adapter in globale elektrische Systeme integriert werden kann. Diese Kompatibilität ist ein entscheidender Vorteil für Unternehmen, die in mehreren Regionen tätig sind.

Szenariobasierte Lösungen

Steuerung von Industriemaschinen

In Produktionsanlagen wird das Miniatur-Zwischenleistungsrelais LY4 zur Steuerung von Motoren, Förderbändern und Heizelementen verwendet. In einer Metallstanzmaschine beispielsweise verwaltet die Schaltkapazität des Relais von 15 A den Anlaufstrom des Motors, während sein Einzelspulendesign eine schnelle, fehlerfreie Verkabelung während der Maschinenmontage gewährleistet. Da das Relais bei Temperaturen von -40 °C bis 85 °C betrieben werden kann, ist es auch für raue Fabrikumgebungen geeignet.

Verordnung über HVAC-Systeme

Heizungs-, Lüftungs- und Klimaanlagen (HLK) sind zum Schalten von Kompressoren und Lüftern auf Relais angewiesen. Die 15-A-Schaltkapazität des CLION LY4-Relais verwaltet den hohen Strom von HVAC-Kompressoren und seine energieeffiziente Spule reduziert den Gesamtstromverbrauch des Systems. Darüber hinaus verhindert die Spannungsfestigkeit von 1500 VAC zwischen Kontakten und Spule elektrische Lecks und gewährleistet so einen sicheren Betrieb in Wohn- und Gewerbegebäuden.

Kfz-Hilfssysteme

Für Automobilhersteller ist das Miniatur-Zwischenleistungsrelais LY4 ideal für Zusatzfunktionen wie elektrische Fensterheber, Scheibenwischer und Sitzheizungen. Seine kompakte Größe passt in enge Türverkleidungen oder Armaturenbrettgehäuse und seine Stoßfestigkeit von 10 G (11 ms Sinusimpuls) widersteht Fahrzeugvibrationen. Die Kontakte aus Ag-Legierung sorgen auch bei extremen Temperaturschwankungen, von kalten Wintern bis zu heißen Sommern, für zuverlässige Leistung.

Energiemanagement für Unterhaltungselektronik

In großen Unterhaltungselektronikgeräten – wie Elektroöfen, Waschmaschinen oder Heimkinoverstärkern – fungiert das Allzweck-LY4-Relais als Sicherheitsschalter. Es steuert den Stromfluss zu Komponenten mit hoher Wattzahl und verhindert so Überlastungen. Der des Relais geringe Stromverbrauch entspricht modernen Energieeffizienzstandards und trägt dazu bei, dass die Elektronik globale Zertifizierungen wie Energy Star erfüllt.

FAQ

Was ist die maximale Schaltspannung des CLION LY4-Relais ??

Das Miniatur-Zwischenleistungsrelais LY4 unterstützt eine maximale Schaltspannung von 240 VAC (Wechselstrom) oder 28 VDC (Gleichstrom) – ein Bereich, der die meisten elektrischen Systeme in Industrie, Gewerbe und Privathaushalten abdeckt. Diese Spannungskompatibilität stellt sicher, dass es in verschiedenen Anwendungen ohne Spannungsprobleme eingesetzt werden kann.

Kann das Single-Coil-Allzweckrelais sowohl auf Leiterplatten als auch auf DIN-Schienen installiert werden?

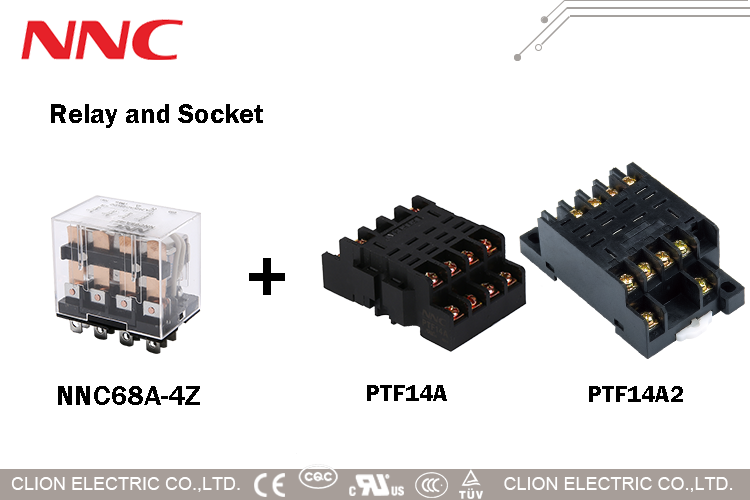

Ja. Das LY4-Relais ist für zwei Installationsmöglichkeiten konzipiert: Es kann direkt auf Leiterplatten (Leiterplatten) für kompakte Elektronik gelötet oder über einen Sockel auf DIN-Schienen für industrielle Schalttafeln montiert werden. Diese Flexibilität erleichtert die Integration in verschiedene Hardware-Setups.

Wie hoch ist der Isolationswiderstand des Miniatur-Zwischenleistungsrelais LY4??

Das Relais hat einen Isolationswiderstand von ≥100 MΩ (gemessen bei 500 VDC). Dieser hohe Widerstand verhindert elektrische Leckagen zwischen den Kontakten und der Spule, verringert das Risiko von Kurzschlüssen und gewährleistet die Einhaltung globaler Sicherheitsstandards (z. B. IEC, UL).
