NNC71C
CLION
Verfügbarkeitsstatus: | |
---|---|
Menge: | |
Das Leistungsrelais NNC71C(JQX-40F) ist ein leistungsstarkes elektromechanisches Gerät, das für zuverlässiges und effizientes Schalten in verschiedenen industriellen und elektronischen Anwendungen entwickelt wurde.Mit seiner robusten Konstruktion und einem kompakten Formfaktor ist dieses Relais so konzipiert, dass es den Anforderungen von AC- und DC-Systemen gerecht wird.

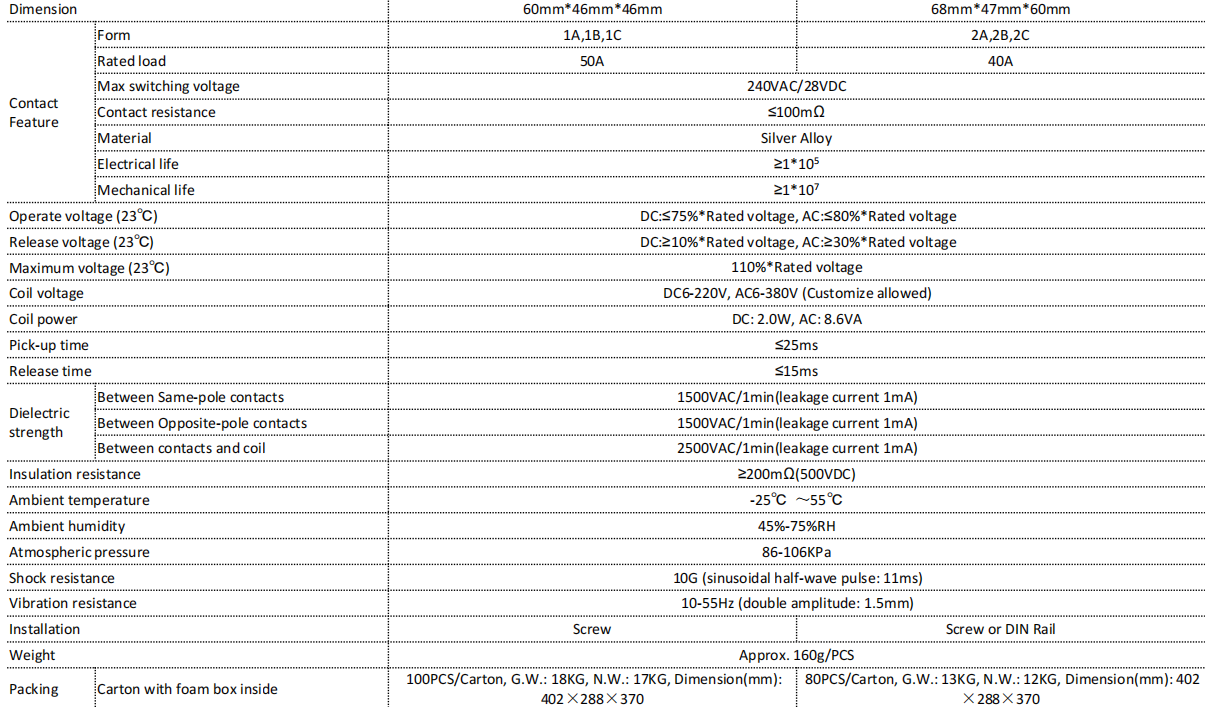

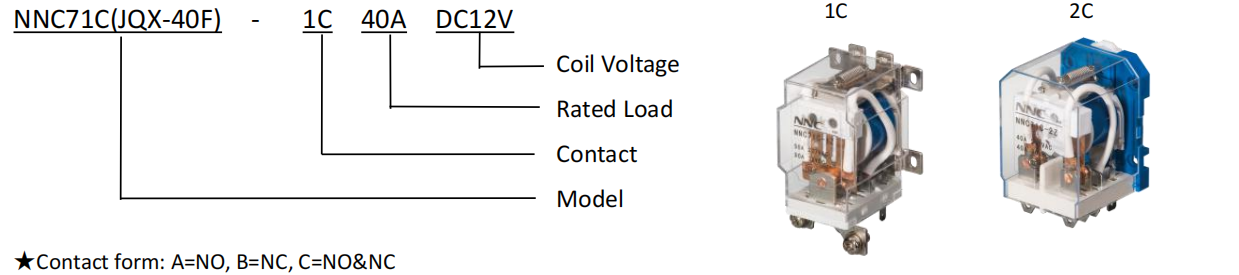

Modell: NNC71C(JQX-40F)
Spulenspannung: DC6-220V, AC6-380V (anpassbar)
Nennlast: 1C 40A DC12V / 2C 50A
Kontakt Formular: 1A, 1B, 1C (1A und 1C sind normalerweise offen (NO), 1B ist normalerweise geschlossen (NC))
Dimensions: 60mm46mm46 mm (1C) / 68 mm47mm60mm (2C)
Elektrisches Leben: ≥1*10^5 Operationen
Mechanisches Leben: ≥1*10^7 Operationen
Umgebungstemperaturbereich: -25℃ bis 55℃
Umgebungsfeuchtigkeit: 45 %–75 % relative Luftfeuchtigkeit
Luftdruck: 86-106 kPa
Schockfestigkeit: 10G (sinusförmiger Halbwellenimpuls: 11 ms)
Vibrations-Resistenz: 10–55 Hz (doppelte Amplitude: 1,5 mm)
Zertifizierungen: Der NNC71C-2Z ist mit Zertifizierungen wie CE und CCC ausgestattet und gewährleistet so die Einhaltung internationaler Qualitäts- und Sicherheitsstandards.
Langlebige Konstruktion: Das Relais verfügt über eine robuste Struktur, die sowohl Stößen als auch Vibrationen standhält und sich daher für Umgebungen mit rauen Bedingungen eignet.
Lange Lebensdauer: Mit einer elektrischen Lebensdauer von über 100.000 Schaltspielen und einer mechanischen Lebensdauer von über 10 Millionen Schaltspielen ist dieses Relais auf Langlebigkeit ausgelegt.
Vielseitige Kontaktanordnung: Es besteht die Wahl zwischen 1C- (1A, 1B, 1C) und 2C-Kontaktformen (2A, 2B, 2C) und bietet so Flexibilität für unterschiedliche Schaltungsanforderungen.
Hohe Nennlast: Das Relais kann eine Nennlast von 40 A für 1 C und 50 A für 2 C verarbeiten und eignet sich zum Schalten von Hochleistungslasten.
Montagemöglichkeiten: Das Relais kann entweder mit Schraub- oder DIN-Schienenmontage installiert werden und bietet so eine einfache Integration in verschiedene Systeme.
Benutzerdefinierte Spulenspannung: Die Möglichkeit, die Spulenspannung an spezifische Anwendungsanforderungen anzupassen, sorgt für Flexibilität und Anpassungsfähigkeit.
Schnelle Operationszeiten: Mit einer Anzugszeit von ≤25 ms und einer Abfallzeit von ≤15 ms gewährleistet das Relais einen schnellen und reaktionsschnellen Betrieb.
Hohe Spannungsfestigkeit: Es bietet eine hervorragende Spannungsfestigkeit zwischen gleichpoligen Kontakten, gegenpoligen Kontakten sowie zwischen Kontakten und Spule und erhöht so die Sicherheit und Zuverlässigkeit.
Materialqualität: Die Kontakte bestehen aus einer Silberlegierung, was einen geringen Kontaktwiderstand und eine lange Lebensdauer gewährleistet.
Umweltverträglichkeit: Das Relais ist so konzipiert, dass es in einem weiten Bereich von Umgebungstemperaturen und Luftfeuchtigkeit effektiv funktioniert, wodurch es für verschiedene Klimazonen geeignet ist.
Einfache Installation: Die Verfügbarkeit von Schraub- und DIN-Schienen-Installationsoptionen ermöglicht eine einfache und sichere Integration in bestehende Systeme.
Kartonmenge: Erhältlich in Kartons mit 100 Stück oder 80 Stück.
Gewicht: Ungefähr 160 g pro Stück.
Dimensions: 402×288×370mm für den Karton, der die angegebene Anzahl an Relais aufnimmt.
Ideal für Anwendungen, die eine hohe Schaltkapazität und Zuverlässigkeit erfordern, z. B. in der Automobilindustrie, der Telekommunikation, industriellen Steuerungssystemen und Stromversorgungsschaltkreisen.
