NNC71B
CLION
Verfügbarkeitsstatus: | |
---|---|
Menge: | |

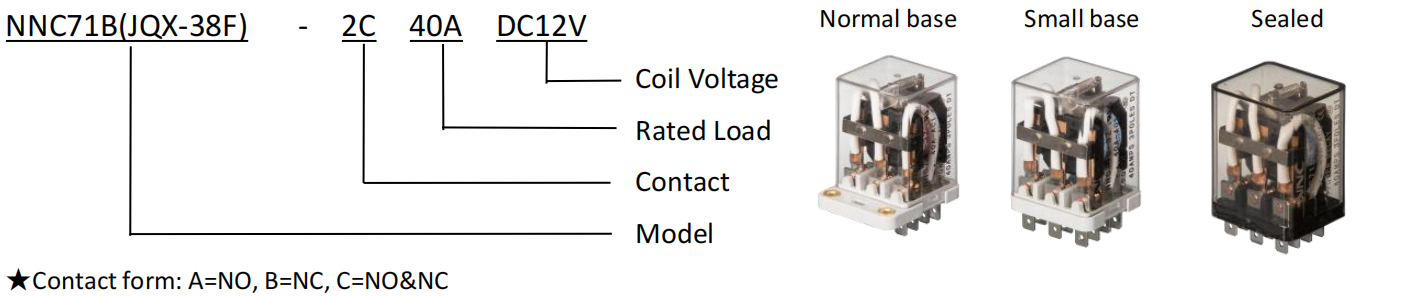

Modell: NNC71B(JQX-38F)
Überblick: Das NNC71B (JQX-38F) ist ein fortschrittliches elektromagnetisches Hochleistungsrelais, das für Anwendungen entwickelt wurde, die Schaltfunktionen unter hoher Last erfordern.Mit seinem kompakten und robusten Design ist dieses Relais darauf ausgelegt, zuverlässige Leistung in einer Vielzahl von industriellen und elektrischen Anwendungen zu bieten.
Langlebige Konstruktion: Das Relais verfügt über eine robuste Struktur, die Stößen und Vibrationen standhält und eine lange Lebensdauer gewährleistet.
Hohe Nennlast: Er bietet eine beträchtliche Nennlast von 40 A oder 50 A, je nach Kontaktform, geeignet für Schaltanforderungen mit hoher Leistung.
Flexible Kontaktanordnung: Der NNC71B bietet 2 oder 3 Kontaktsätze mit Optionen für die Konfigurationen Schließer (NO), Öffner (NC) und Umschalter (NO und NC).
Optionen mit versiegelter und kleiner Basis: Erhältlich sowohl in versiegelter als auch in kleiner Basisversion und bietet eine Auswahl basierend auf den Umgebungsbedingungen und Platzbeschränkungen der Anwendung.
Abmessungen: Das Relais ist in drei Größen erhältlich, um unterschiedlichen Installationsanforderungen gerecht zu werden.
Kontaktformular: Es verfügt über mehrere Kontaktformulare, darunter 2A, 2B, 2C und 3A, 3B, 3C, die verschiedenen Schaltanforderungen gerecht werden.
Maximale Schaltspannung: Kann bis zu 240 VAC oder 28 VDC schalten und ist somit vielseitig für AC- und DC-Anwendungen geeignet.
Kontaktwiderstand: Das Relais behält einen niedrigen Kontaktwiderstand von ≤100 mΩ bei, um einen effizienten Stromfluss zu gewährleisten.
Material: Die Kontakte bestehen aus einer Silberlegierung, die für ihre Haltbarkeit und Leitfähigkeit bekannt ist.
Elektrische und mechanische Lebensdauer: Das Relais ist für eine elektrische Lebensdauer von ≥110^5 Schaltspielen und eine mechanische Lebensdauer von ≥110^7 Schaltspielen ausgelegt.
Spulenspannung und -leistung: Funktioniert mit einem breiten Spulenspannungsbereich von DC6–220 V und AC6–380 V, wobei anpassbare Optionen verfügbar sind.Die Spulenleistung beträgt 2,6 W für Gleichstrom und 6 VA für Wechselstrom.
Betriebsgeschwindigkeit: Das Relais hat eine schnelle Ansprechzeit von ≤25 ms und eine Abfallzeit von ≤15 ms.
Temperatur und Luftfeuchtigkeit: Geeignet für einen weiten Bereich von Umgebungstemperaturen von -25 °C bis 55 °C und Luftfeuchtigkeiten von 45 % bis 75 % relative Luftfeuchtigkeit.
Stoß- und Vibrationsfestigkeit: Das Relais hält Stößen bis zu 10 G und Vibrationen im Bereich von 10–55 Hz stand.
Sicherheitsstandards: Der NNC71B ist CE-, CCC- und UL-zertifiziert und gewährleistet die Einhaltung internationaler Sicherheitsstandards.
Montageoptionen: Die Installation kann mit Schrauben oder Buchsen erfolgen, mit der Option zur DIN-Schienen- oder Flanschmontage, was Flexibilität für verschiedene Installationsszenarien bietet.
Gewicht: Ungefähr 130 g pro Stück.
Verpackung: Das Relais wird in Kartons mit Schaumstoffboxen versandt, die 100 Stück pro Karton enthalten.
Anwendungsfelder: Der NNC71B eignet sich gut für den Einsatz in Automatisierungssystemen, Stromversorgungssystemen und allen Anwendungen, die eine hohe Zuverlässigkeit und Schaltkapazität erfordern.Aufgrund seiner versiegelten Optionen eignet es sich besonders für Umgebungen, in denen Schutz vor Staub und Feuchtigkeit erforderlich ist.
