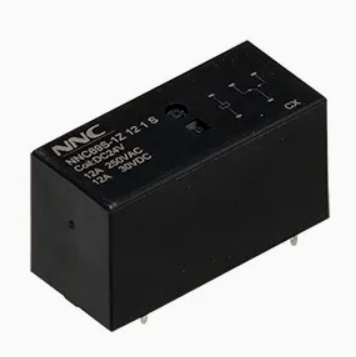

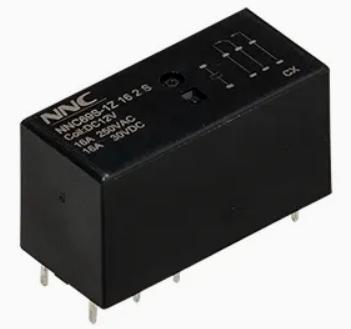

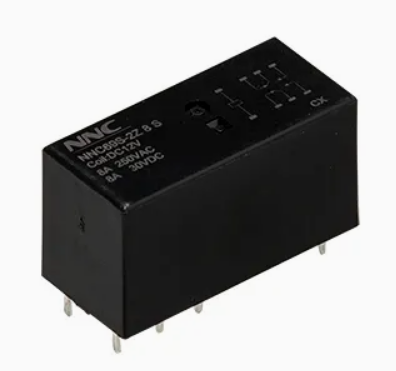

Kompakte PCB -Relais NNC69S Versiegelter Typ für Haushaltsgeräte

Wie funktioniert das PCB -Relais?

PCB -Relais bieten eine isolierte Kontrolle der Hochspannung/hohen Stromkreise durch Auslösen interner Spulen oder Halbleiterelemente mit Kontrollsignalen, um Kontakte zum Öffnen und Schließen oder elektronische Schalter zum Ein- und Ausschalten zu betätigen. Elektromagnetische Typen verwenden magnetisches Saug, um mechanische Kontakte zu wechseln, während Festkörpertypen (SSR) -Typen auf Optokoppler/Halbleitern für kontaktlosen Schalten, Kombination von Kompaktheit, niedrigem Rauschen und hoher Lebensdauer stützen.

Arbeitsprinzip

1. DE - ENTRIGIERTER Zustand

   Wenn kein Strom durch die Relaisspule fließt, befindet sich der Anker in seiner Ruheposition. In diesem Zustand sind die normalerweise geschlossenen Kontakte geschlossen und vervollständigen die Schaltung, zu der sie gehören. Wenn das Relais beispielsweise in einem einfachen Beleuchtungskreis verwendet wird und die normalerweise geschlossenen Kontakte an eine Glühbirne angeschlossen sind, wird die Glühbirne eingeschaltet, da die Schaltung vollständig ist.

2. Energie

   Wenn sich der Anker zur Spule bewegt, veranlasst er die Kontakte, den Zustand zu ändern. Die normalerweise geöffneten Kontakte schließen und lassen den Strom durch die Schaltung fließen, an die sie angeschlossen sind. Beispielsweise wird die zweite Glühbirne, die mit den normalerweise geöffneten Kontakten angeschlossen ist, eingeschaltet, da die Schaltung jetzt abgeschlossen ist.

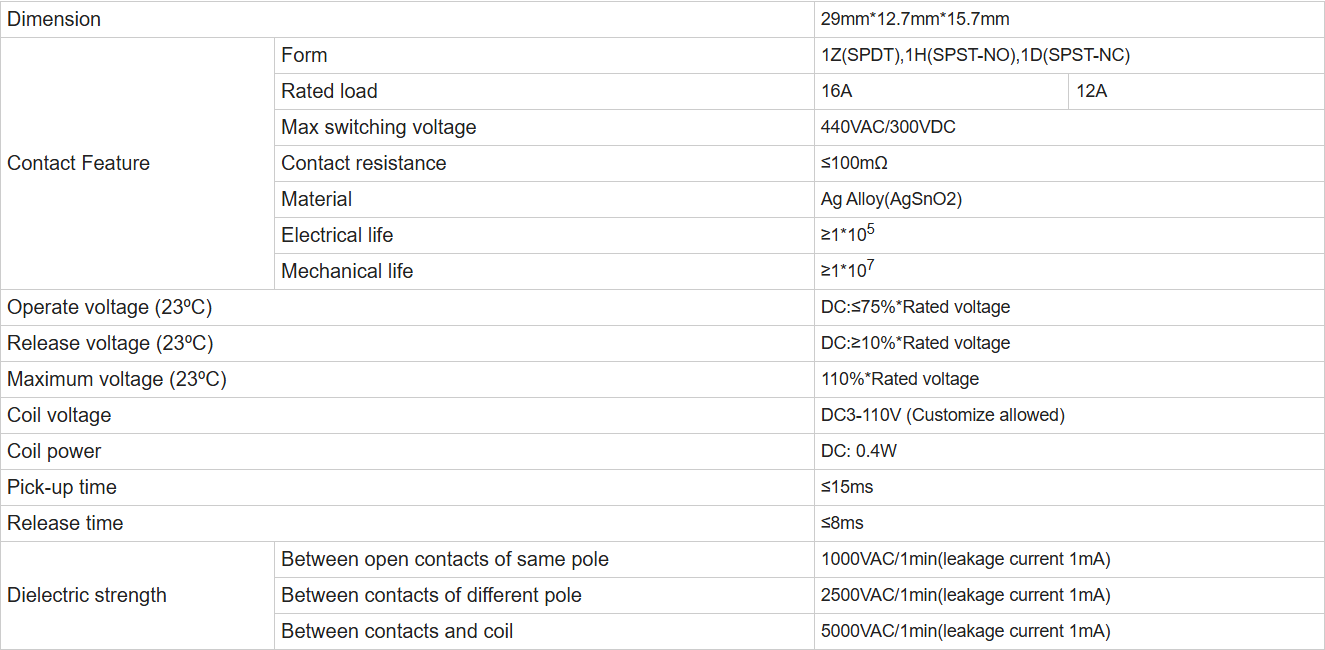

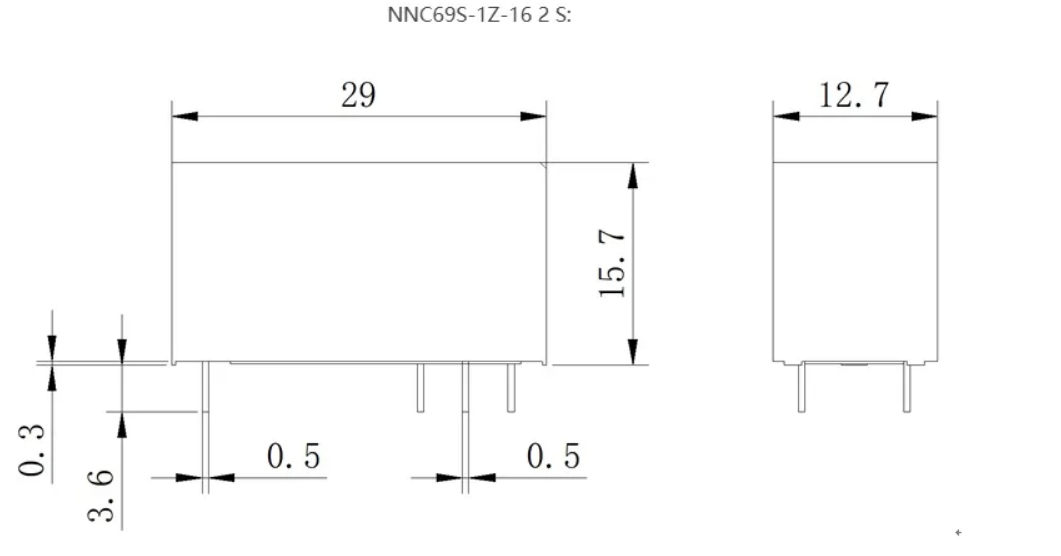

Spezifikation
