Können Halbleiterrelais sowohl Wechselstrom- als auch Gleichstromlasten schalten?

Ein Halbleiterrelais (SSR) ist ein fortschrittlicher Relaistyp, der Halbleiterkomponenten zum Schalten elektrischer Schaltkreise verwendet, wodurch mechanische bewegliche Teile überflüssig werden. Im Gegensatz zu herkömmlichen elektromechanischen Relais bieten SSRs schnellere Schaltgeschwindigkeiten, längere Lebensdauer, leiseren Betrieb und größere Zuverlässigkeit. Diese Relais werden häufig in Industrie- und Verbraucheranwendungen eingesetzt, um Hochleistungsgeräte wie Motoren, Heizelemente und Beleuchtungssysteme mit minimalem Verschleiß zu steuern. Das Verständnis der Fähigkeit von SSRs, sowohl AC- (Wechselstrom) als auch DC-Lasten (Gleichstrom) zu bewältigen, ist von entscheidender Bedeutung, da unterschiedliche Lasten spezifische Designs und Überlegungen für effizientes Schalten erfordern. Wenn Sie wissen, wie SSRs sowohl in Wechselstrom- als auch in Gleichstromsystemen funktionieren, können Sie sicherstellen, dass für verschiedene Anwendungen der richtige Relaistyp ausgewählt wird, wodurch Leistung und Sicherheit in verschiedenen Branchen optimiert werden.

Halbleiterrelais verstehen

1. Was ist ein Halbleiterrelais?

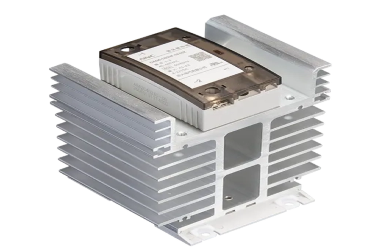

Ein Halbleiterrelais (SSR) ist ein elektronischer Schalter, der Halbleiterkomponenten wie Transistoren oder Thyristoren verwendet, um Stromkreise ohne bewegliche Teile zu steuern. Wenn ein kleines Steuersignal angelegt wird, aktiviert das SSR den Halbleiter und ermöglicht so den Stromfluss. SSRs werden häufig für schnelles, zuverlässiges und leises Schalten in Industrie- und Verbraucheranwendungen verwendet.

2. Hauptunterschiede zwischen SSRs und elektromechanischen Relais

Schaltmechanismus :

SSRs verwenden elektronische Komponenten zum Schalten von Stromkreisen, während elektromechanische Relais (EMRs) auf einem Elektromagneten basieren, um Kontakte zu bewegen.

Haltbarkeit :

SSRs halten länger, da sie keine mechanischen Teile haben, wohingegen EMRs bei wiederholter mechanischer Bewegung mit der Zeit verschleißen.

Geschwindigkeit :

SSRs können schneller schalten als EMRs und eignen sich daher ideal für Hochgeschwindigkeitsanwendungen.

Lärm :

SSRs arbeiten geräuschlos, während EMRs beim Schalten ein „Klick“ erzeugen.

Größe und Gewicht :

SSRs sind kleiner und leichter im Vergleich zu EMRs, die aufgrund ihrer mechanischen Teile sperriger sind.

3. Vorteile von SSRs

Längere Lebensdauer :
SSRs haben keine mechanischen Teile, was im Vergleich zu EMRs zu weniger Ausfällen und einer längeren Lebensdauer führt.

Schnelleres Schalten :
SSRs bieten schnelles Schalten und eignen sich daher für Hochgeschwindigkeitsanwendungen.

Leiserer Betrieb :
SSRs arbeiten geräuschlos, ideal für geräuschempfindliche Umgebungen.

Energieeffizienz :
SSRs sind energieeffizienter und erzeugen weniger Wärme als EMRs.

Zuverlässigkeit :
SSRs sind in rauen Umgebungen zuverlässiger, da weniger bewegliche Teile vorhanden sind.

Können Halbleiterrelais sowohl Wechselstrom- als auch Gleichstromlasten schalten?

Halbleiterrelais (SSRs) sind vielseitige Geräte, die sowohl AC- (Wechselstrom) als auch DC-Lasten (Gleichstrom) verarbeiten können. Design und Betrieb von SSRs für AC- und DC-Anwendungen unterscheiden sich jedoch aufgrund der unterschiedlichen Eigenschaften von AC- und DC-Stromkreisen. Im Folgenden wird erläutert, wie SSRs für jeden Lasttyp ausgelegt sind und welche Herausforderungen mit der Umschaltung von Wechselstrom auf Gleichstrom verbunden sind.

1. AC-Lastschaltung

Wie SSRs mit Wechselstromlasten umgehen :
SSRs, die für Wechselstromlasten ausgelegt sind, verwenden typischerweise Komponenten wie Triacs oder Thyristoren. Diese Halbleiterbauelemente ermöglichen den Stromfluss in beide Richtungen, was für Wechselstromkreise unerlässlich ist. Die SSRs erkennen den Nulldurchgangspunkt der AC-Wellenform, um das Relais ein- und auszuschalten und so ein sanftes Schalten mit minimalem Leistungsverlust und der Vermeidung von Einschaltströmen zu gewährleisten.

Häufige Anwendungen in Wechselstromsystemen :
SSRs werden häufig zur Steuerung von Hochleistungsgeräten in Wechselstromsystemen verwendet, darunter:

HVAC-Systeme : Steuerung von Klimakompressoren und Ventilatoren.

Beleuchtungssteuerung : Regelung des Ein-/Aus-Zustands großer Beleuchtungssysteme.

Heizungen : Verwalten der Energie für Heizelemente.

Motoren : Zur Steuerung von Motor-Start-/Stopp-Vorgängen.

2. DC-Lastschaltung

Wie SSRs Gleichstromkreise steuern :
SSRs für Gleichstromanwendungen verwenden MOSFETs oder IGBTs (Insulated-Gate Bipolar Transistors) zum Schalten von Gleichstromlasten. Im Gegensatz zu Wechselstrom fließt Gleichstrom in eine Richtung, daher sind diese Relais für die Verarbeitung von Dauerstrom in einer Richtung ausgelegt. In Gleichstromkreisen müssen SSRs in der Lage sein, die mit dem Schalten von Gleichstrom verbundenen Herausforderungen zu bewältigen, wie etwa die Vermeidung von Lichtbögen bei Unterbrechung des Stromkreises.

Warum für Gleichstromlasten spezielle SSRs erforderlich sind :
Gleichstromlasten stellen eine Herausforderung dar, da der Strom nicht wie in Wechselstromsystemen auf natürliche Weise auf Null abfällt. Beim Ausschalten eines Gleichstromkreises kann der Strom an den Schaltkontakten einen Lichtbogen verursachen, der das SSR mit der Zeit beschädigen könnte. Daher werden für Gleichstrom ausgelegte SSRs mit höheren Spannungs- und Stromwerten gebaut, um diesen Belastungen standzuhalten. Darüber hinaus werden häufig spezielle Komponenten wie Überspannungsschutzschaltungen verwendet, um Spannungsspitzen beim Schalten von Gleichstromlasten zu unterdrücken.

3. Herausforderungen beim Wechsel von Wechselstrom zu Gleichstrom

Spannungs- und Stromunterschiede :

Wechselstromkreise : In Wechselstromkreisen ändern Spannung und Strom ihre Richtung und fallen am Ende jedes Zyklus auf natürliche Weise auf Null ab. Dadurch ist das Schalten von Wechselstromlasten für Relais weniger belastend, da der Strom beim Öffnen des Schalters auf natürliche Weise „auf Null geht“.

Gleichstromkreise : In Gleichstromkreisen fließt der Strom in eine Richtung und fällt von Natur aus nicht auf Null ab. Dadurch wird es schwieriger, den Stromkreis zu unterbrechen, ohne Schaden zu verursachen. Die SSRs für die Gleichstromschaltung müssen kontinuierliche Strom- und Spannungsspitzen bewältigen, was eine größere Herausforderung darstellt als in Wechselstromkreisen.

Schaltmechanismen :

Wechselstromschaltung : SSRs für Wechselstromkreise verwenden typischerweise eine Triac-basierte Schaltung, die es ihnen ermöglicht, in beide Richtungen zu schalten und von der Nulldurchgangserkennung zu profitieren, um Schaltgeräusche und Verschleiß an den Komponenten zu reduzieren.

Gleichstromschaltung : SSRs für Gleichstromkreise erfordern MOSFETs oder IGBTs, die speziell für den unidirektionalen Stromfluss und die hohen Schaltgeschwindigkeiten von Gleichstromkreisen ausgelegt sind.

Wärmeableitung :
DC-SSRs können aufgrund des höheren Dauerstroms, den sie verarbeiten, mehr Wärme erzeugen als AC-SSRs. Um einen effizienten Betrieb in Gleichstromanwendungen sicherzustellen, sind eine ordnungsgemäße Wärmeableitung und ein ordnungsgemäßes Wärmemanagement unerlässlich.

Anwendungen von SSRs in Wechsel- und Gleichstromkreisen

Halbleiterrelais (SSRs) werden aufgrund ihres schnellen, zuverlässigen Schaltens, ihrer Haltbarkeit und Effizienz häufig sowohl in Wechselstrom- als auch in Gleichstromkreisen eingesetzt. Nachfolgend sind die wichtigsten Anwendungen für jeden Schaltungstyp aufgeführt:

1. AC-Anwendungen

HVAC-Systeme :
SSRs steuern Kompressoren , Lüfter und Pumpen in HVAC-Systemen und sorgen für eine reibungslose, zuverlässige Umschaltung der Temperatur- und Luftstromregelung.

Beleuchtungssteuerung :
SSRs werden in gewerblichen und industriellen Beleuchtungssystemen eingesetzt und schalten Hochstrom-Beleuchtungskreise effizient und eignen sich auch für Dimmanwendungen.

Heizelemente :
SSRs werden zur Steuerung elektrischer Heizelemente in Warmwasserbereitern, Öfen und Industrieheizgeräten verwendet und gewährleisten eine präzise Temperaturregelung bei geräuschlosem Betrieb.

2. DC-Anwendungen

Solarstromsysteme :
SSRs verwalten das Schalten von Solarmodulen, Wechselrichtern und Batterien und eignen sich daher ideal für die Steuerung von Gleichstromlasten in Systemen für erneuerbare Energien.

Batteriebetriebene Geräte :
In batteriebetriebenen Geräten wie Elektrofahrzeugen und tragbaren Netzteilen sorgen SSRs für eine effiziente Stromverteilung und einen sicheren Betrieb.

Kfz-Schaltkreise :
SSRs werden in Elektrofahrzeugsystemen zur Steuerung von Lichtern, Motoren und Lüftern verwendet und bieten Haltbarkeit und hohe Zuverlässigkeit für Automobilanwendungen.

Wählen Sie die richtige SSR für Ihre Bewerbung aus

Die Auswahl des richtigen Halbleiterrelais (SSR) gewährleistet einen sicheren, effizienten und zuverlässigen Betrieb in Wechsel- oder Gleichstromkreisen. Hier finden Sie einen Leitfaden zu den wichtigsten zu berücksichtigenden Faktoren:

1. Zu berücksichtigende Faktoren bei der Auswahl von SSRs für Wechsel- oder Gleichstromkreise

Aktuelle Nennwerte :
Wählen Sie ein SSR mit einem Nennstrom, der den maximalen Laststrom übersteigt, um Überhitzung zu verhindern und die Sicherheit zu gewährleisten.

Nennspannung :
Stellen Sie sicher, dass die Nennspannung des SSR mit der Betriebsspannung des Stromkreises übereinstimmt oder diese überschreitet.

Lasttyp (Wechselstrom oder Gleichstrom) :
SSRs für Wechselstromkreise verwenden typischerweise Triacs oder Thyristoren, während MOSFETs oder IGBTs für Gleichstromkreise verwendet werden, die spezielle Komponenten für effizientes Schalten erfordern.

Schaltgeschwindigkeit :
Wählen Sie ein SSR mit der passenden Schaltgeschwindigkeit basierend auf Ihrer Anwendung, z. B. schnelles Schalten für Motorsteuerung oder Beleuchtung.

Wärmeableitung :
SSRs, die hohe Ströme verarbeiten, benötigen eine ausreichende Wärmeableitung, um Überhitzung zu verhindern und langfristige Zuverlässigkeit zu gewährleisten.

2. Warum spezielle SSRs für Gleichstromlasten benötigt werden

Gleichstromkreise stellen für SSRs eine größere Herausforderung dar, da der Strom im Gegensatz zu Wechselstrom kontinuierlich fließt. Dadurch erhöht sich die Gefahr einer Lichtbogenbildung beim Schalten. Spezielle SSRs für Gleichstromlasten sind mit MOSFETs oder IGBTs ausgestattet und verfügen häufig über Snubber-Schaltungen zum Schutz vor Spannungsspitzen und zur Gewährleistung eines sicheren Schaltens.

FAQ

1. Kann ein einzelnes Halbleiterrelais gleichzeitig Wechselstrom und Gleichstrom schalten?

Nein, ein einzelnes SSR ist normalerweise entweder für Wechsel- oder Gleichstromkreise ausgelegt, jedoch nicht für beide gleichzeitig. Für jeden Typ sind spezielle Relais erforderlich.

2. Gibt es unterschiedliche Designs von Halbleiterrelais für Wechselstrom- und Gleichstromkreise?

Ja, SSRs für Gleichstromkreise verfügen oft über zusätzliche Funktionen wie Rückstromschutz, während AC-SSRs möglicherweise eine Nulldurchgangserkennung umfassen.

3. Können SSRs Hochspannungs-Wechselstromlasten schalten?

Ja, SSRs sind mit Hochspannungsnennwerten zur Steuerung von Systemen wie industriellen Heizelementen oder Hochleistungsmotoren erhältlich.

4. Sind SSRs für Gleichstromlasten effizienter als mechanische Relais?

Ja, SSRs sind im Allgemeinen für Gleichstromlasten effizienter, da sie nicht den mechanischen Verschleiß aufweisen, der mit elektromechanischen Relais verbunden ist, und ein schnelleres und zuverlässigeres Schalten ermöglichen.

Abschluss

Halbleiterrelais (SSRs) bieten eine außergewöhnliche Vielseitigkeit beim Schalten von Wechsel- und Gleichstromlasten und eignen sich daher für eine Vielzahl von Anwendungen, von Industriesystemen bis hin zu Unterhaltungselektronik. Während SSRs für Wechselstromkreise typischerweise Triacs oder Thyristoren verwenden, um Wechselstrom zu verwalten, erfordern SSRs für Gleichstromkreise spezielle Komponenten wie MOSFETs oder IGBTs, um Dauerstrom zu verarbeiten und Probleme wie Lichtbögen zu vermeiden. Die Auswahl des richtigen SSR basierend auf der spezifischen Anwendung – unter Berücksichtigung von Faktoren wie Strom, Spannung und Lasttyp – ist für die Gewährleistung optimaler Leistung, Sicherheit und Langlebigkeit des Systems von entscheidender Bedeutung. Die Wahl des geeigneten SSR gewährleistet einen zuverlässigen Betrieb, eine effiziente Stromverteilung und den Schutz elektrischer Komponenten und verbessert so die Gesamtleistung Ihrer Schaltkreise.
