NNC71E
CLION
Verfügbarkeitsstatus: | |
---|---|
Menge: | |
Das Leistungsrelais NNC71E-1Z ist ein elektromechanisches Gerät in Industriequalität, das für Anwendungen entwickelt wurde, die eine hohe Schaltleistung und eine robuste Konstruktion erfordern.Mit einer einzelnen Kontaktleistung von 80 A ist er für die Bewältigung erheblicher elektrischer Lasten ausgelegt und eignet sich daher ideal für den Einsatz in hochbeanspruchten industriellen Steuerungssystemen und Stromverteilungsanwendungen.Seine kompakten Abmessungen und die Bolzenmontage bieten Flexibilität und einfache Integration in bestehende Setups.
Zertifizierungen: CE- und CCC-zertifiziert, was die Einhaltung internationaler Standards für Qualität und Sicherheit bestätigt.
Langlebige Konstruktion: Das Relais verfügt über eine starke Struktur, die Stößen und Vibrationen standhält und Zuverlässigkeit in rauen Umgebungen gewährleistet.
Hohe Nennlast: Bietet eine einzelne Kontaktform (1A, 1B, 1C) mit einer beeindruckenden Nennlast von 80 A, geeignet für Hochleistungsschaltungen.
Montageflexibilität: Konzipiert für die Schraubmontage, was eine sichere und unkomplizierte Integration ermöglicht.

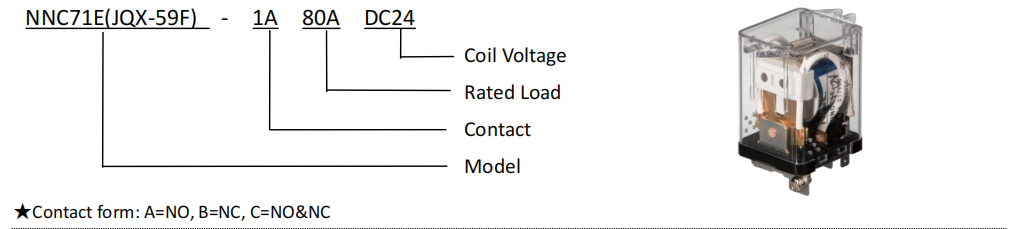

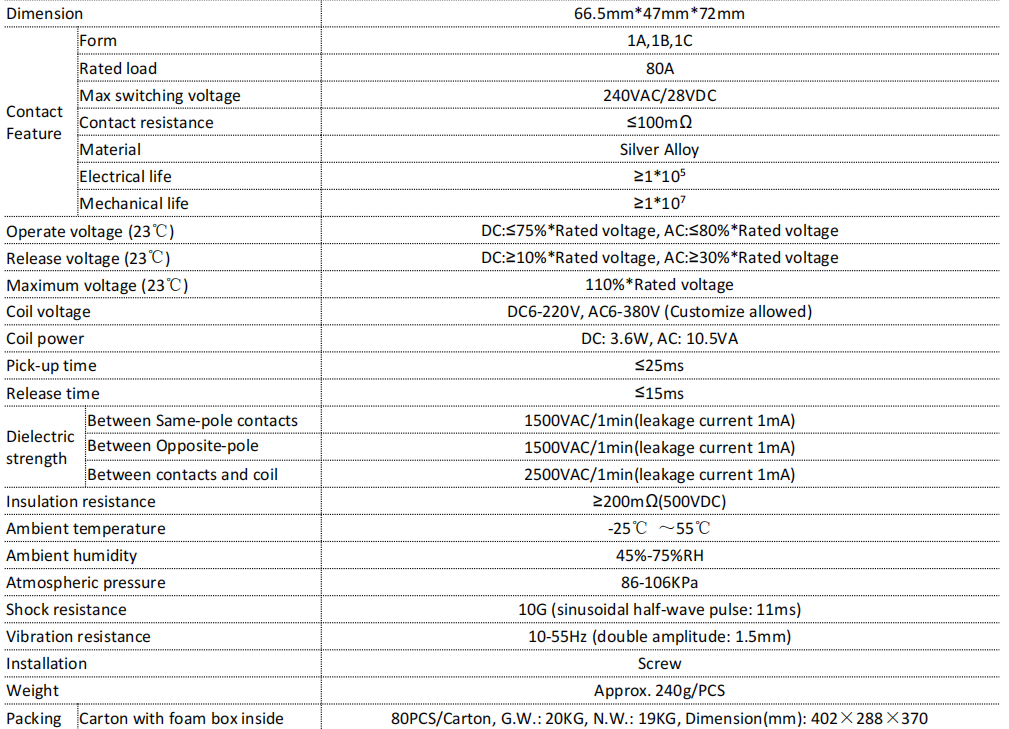

Modell: NNC71E(JQX-59F)
Dimensions: 66,5 mm47mm72mm
Nennlast: 80A
Maximale Schaltspannung: 240VAC/28VDC
Kontakt Widerstand: ≤100mΩ
Kontaktmaterial: Silberlegierung
Elektrisches Leben: ≥1*10^5 Operationen
Mechanisches Leben: ≥1*10^7 Operationen
Betriebsspannung (23℃): DC: ≤75 % der Nennspannung, AC: ≤80 % der Nennspannung
Freigabespannung (23℃): DC: ≥10 % der Nennspannung, AC: ≥30 % der Nennspannung
Maximale Spannung (23℃): 110 % der Nennspannung
Spulenspannung: DC6-220V, AC6-380V (Anpassung möglich)
Spulenleistung: Gleichstrom: 3,6 W, Wechselstrom: 10,5 VA
Abholzeit: ≤25ms
Veröffentlichkeitsdatum: ≤15ms
Spannungsfestigkeit: 1500 VAC/1 Minute zwischen gleichpoligen und gegenpoligen Kontakten, 2500 VAC/1 Minute zwischen Kontakten und Spule
Isolationswiderstand: ≥200mΩ (500VDC)
Umgebungstemperatur: -25℃ bis 55℃
Umgebungsfeuchtigkeit: 45 %–75 % relative Luftfeuchtigkeit
Luftdruck: 86-106 kPa
Schockfestigkeit: 10G (sinusförmiger Halbwellenimpuls: 11 ms)
Vibrations-Resistenz: 10–55 Hz (doppelte Amplitude: 1,5 mm)
Gewicht: Ca.240g
Hohe Tragfähigkeit: Mit einer Kontaktbelastbarkeit von 80 A ist das Relais für das Schalten hoher elektrischer Lasten ausgelegt und eignet sich daher für anspruchsvolle Anwendungen.
Schnelle Bedienung: Das Relais verfügt über eine schnelle Ansprechzeit von ≤25 ms und eine Abfallzeit von ≤15 ms und gewährleistet so schnelle und effiziente Schaltvorgänge.
Anpassbare Spulenspannung: Die Möglichkeit, die Spulenspannung an spezifische Anforderungen anzupassen, bietet Flexibilität und Anpassungsfähigkeit in verschiedenen Anwendungen.
Lange Lebensspanne: Das Relais ist auf Langlebigkeit ausgelegt und hat eine elektrische Lebensdauer von über 100.000 Schaltspielen und eine mechanische Lebensdauer von über einer Million Schaltspielen.
Zuverlässiges Kontaktmaterial: Kontakte aus Silberlegierung sorgen für geringen Widerstand und Haltbarkeit und tragen zur Langlebigkeit und Leistung des Relais bei.
Umweltverträglichkeit: Das Relais ist für einen effektiven Betrieb in einem weiten Temperatur- und Feuchtigkeitsbereich ausgelegt und resistent gegen Stöße und Vibrationen, sodass es für verschiedene Betriebsbedingungen geeignet ist.
Das Leistungsrelais NNC71E-1Z eignet sich gut für Anwendungen in der industriellen Automatisierung, Stromversorgungskreisen, der Schwermaschinensteuerung und allen Szenarien, in denen Hochleistungsschaltungen und ein langlebiges Relais erforderlich sind.
