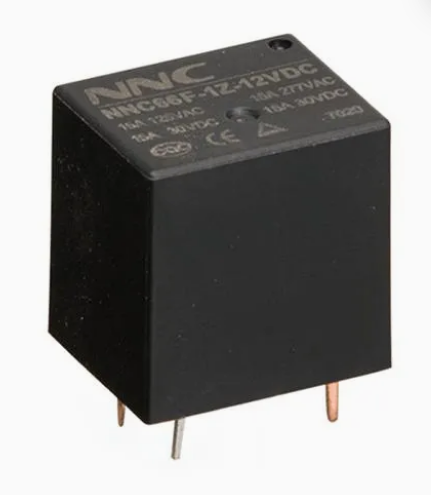

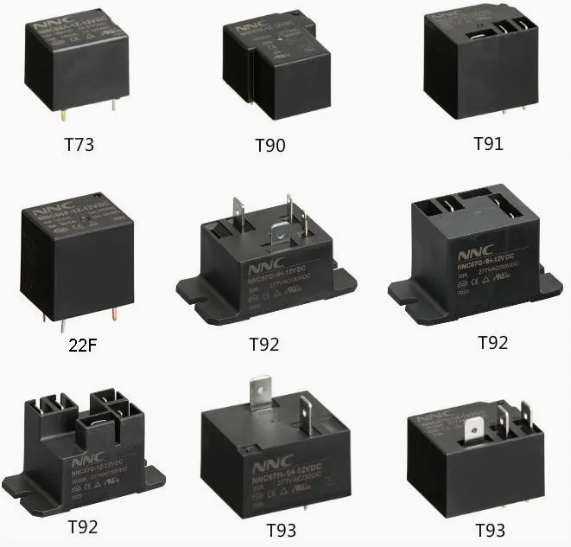

Elektromagnetische PCB -Relais mit hoher Zuverlässigkeit NNC66F (22F) mit 4 oder 5 Stiften

Können Sie den Arbeitsmechanismus eines PCB -Relais erklären?

Um zu verstehen, wie das PCB -Relais funktioniert, müssen wir zunächst seine interne Struktur verstehen, nur nachdem wir die Struktur vollständig verstanden haben, können wir seine Funktion verstehen.

Die interne Struktur eines PCB -Relais besteht aus einer Spule, einem Anker und Kontakten. Die Spule ist die Schlüsselkomponente des Relais und erzeugt ein Magnetfeld, wenn der Strom durch sie geht. Der Anker ist ein bewegliches Stück Metall, das von dem von der Spule erzeugten Magnetfeld angezogen wird. Ein typisches Relais verfügt über zwei Kontaktsätze: Normalerweise öffnete (NO) Kontakte und normalerweise geschlossene (NC) Kontakte.

Jetzt, da Sie seine Struktur kennen, können Sie erkennen, wie es funktioniert.

Es wird in zwei Fällen vorgestellt.

• Wenn die Kraft ausgeschaltet ist:

  Keine Stromflüsse an der Relaisspule, der Anker ist in Ruhe und die normalerweise geschlossenen Kontakte sind geschlossen, sodass die Schaltung geschlossen ist.

• Während des energetisierten Zustands:

  Auf der Relaisspule fließt Strom, erzeugt ein Signal. Die Spule erzeugt ein Magnetfeld, zieht den Anker an und ändert den Zustand der Kontakte. Die normalerweise geöffneten Kontakte schließen und Strom fließen durch die Schaltung.

Spezifikation

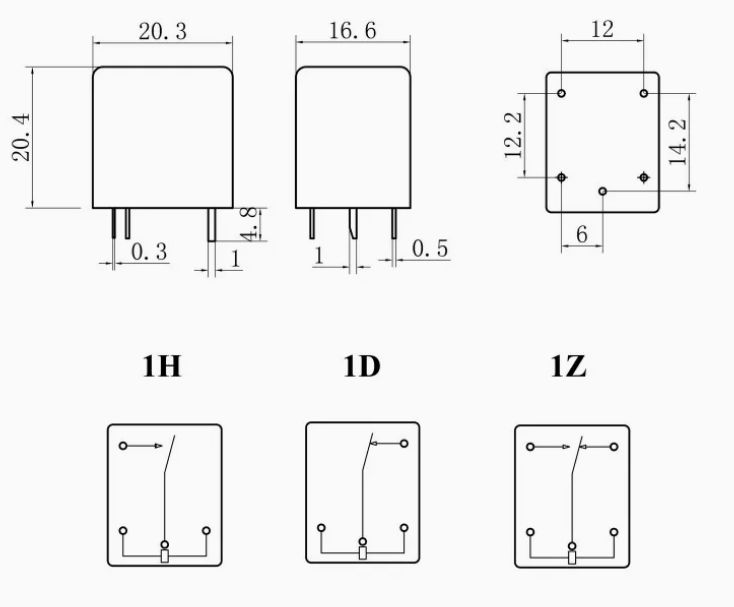

Diagramm
