Bei industriellen Automatisierungs- und elektrischen Steuerungssystemen steht unglaublich viel auf dem Spiel. Die Verwendung der falschen Schaltkomponente in diesen anspruchsvollen Umgebungen kann zu katastrophalen Systemausfällen führen. Dies führt zu teuren Betriebsausfällen und birgt erhebliche Gefahren für die Sicherheit am Arbeitsplatz. Wenn Sie in einer Fabrikhalle einen Schaltschrank öffnen, fungiert das Hochleistungsrelais als heimlicher Held des gesamten elektrischen Hochleistungssystems. Ingenieure entwickeln diese robusten elektromechanischen Komponenten speziell für die zuverlässige Weiterleitung großer Strommengen. Sie funktionieren selbst unter den härtesten Industriebedingungen, die man sich vorstellen kann, einwandfrei.
Dieser umfassende Leitfaden führt Sie durch alles, was Sie wissen müssen, um das perfekte Schaltgerät für Ihre spezifische Anwendung zu spezifizieren und auszuwählen. Wir werden kritische Spezifikationen ausführlich behandeln. Dazu gehören Dauerstromwerte, komplexe Lastarten, spezielle Kontaktmaterialien und entscheidende Umweltfaktoren.
Ganz gleich, ob Sie Elektroingenieur, Wartungstechniker, Gewerbeelektriker oder Beschaffungsspezialist sind, dieser Artikel bietet einen verlässlichen Entscheidungsrahmen. Durch Befolgen dieser Richtlinien können Sie eine langfristige Systemstabilität gewährleisten. Sie schützen teure Maschinen und halten in Ihrem gesamten Betrieb strenge Sicherheitsstandards ein.
Der Lasttyp bestimmt die Auswahl: Der Nennstrom eines Relais in einem Datenblatt ist niemals ein absoluter Wert. Sie ändert sich drastisch, je nachdem, ob die angeschlossene elektrische Last ohmsch, induktiv oder kapazitiv ist.
Der Einschaltstrom ist entscheidend: Sie müssen immer den anfänglichen Stromstoß berücksichtigen, der von Motoren, Transformatoren und großen Beleuchtungsanlagen erzeugt wird. Dieser kurzzeitige Stromstoß kann leicht bis zu zehnmal höher sein als der Dauerbetriebsstrom.
Kontaktmaterial ist wichtig: Die Auswahl der richtigen Kontaktmetallurgie verhindert katastrophale Kontaktverschweißungen. Materialien wie Silberzinnoxid sind für hohe Einschaltlasten unerlässlich und verlängern die Betriebslebensdauer erheblich.
Umweltschutz: Raue Industrieanwendungen erfordern Gehäuse mit entsprechenden Schutzarten. Diese versiegelten Einheiten widerstehen Staub, Feuchtigkeit, starken Vibrationen und extremen Temperaturschwankungen.
Um fundierte Beschaffungs- und Konstruktionsentscheidungen treffen zu können, ist es wichtig, die Kernkomponente klar zu definieren. Sie müssen echte Hochleistungs-Isolationsgeräte von standardmäßigen elektronischen Schaltern für Verbraucher unterscheiden.
Standardmäßige elektromechanische Relais eignen sich normalerweise für Anwendungen mit geringerer Leistung. Normalerweise liegt ihr Maximum zwischen 10 A und 15 A. Diese Einheiten eignen sich perfekt für einfache Leiterplatten, Verbrauchergeräte und leichte kommerzielle Steuerungssysteme. Im krassen Gegensatz dazu sind industrielle Heavy-Duty-Varianten für höchst anspruchsvolle Aufgaben konzipiert. Sie sind speziell für das sichere und wiederholte Schalten von 30 A, 40 A, 80 A oder sogar 120 A und mehr konzipiert.
Die physikalische Konstruktion spiegelt diesen enormen Unterschied in der elektrischen Kapazität wider. Geräte mit hoher Stromstärke verfügen über viel größere Kontaktabstände, um das Löschen von Lichtbögen zu erleichtern. Sie verwenden deutlich dickere Kupferanschlüsse, um die erzeugte Wärme abzuleiten. Darüber hinaus verfügen sie über äußerst robuste elektromagnetische Spulenkonstruktionen, um unter physischer Belastung einen starken Kontaktdruck aufrechtzuerhalten.
Besonderheit | Elektromechanisches Standardrelais | Hochleistungsrelais |
|---|---|---|
Aktuelle Kapazität | Typischerweise bis zu 15A | 30A bis 120A und mehr |
Kontaktlücke | Klein für Standardschaltung | Groß für erweiterte Lichtbogenunterdrückung |
Terminalgröße | Leiterplattenstifte oder dünne Flachstecker | Dicke Schraubklemmen und robuste Kabelschuhe |
Primärer Anwendungsfall | Unterhaltungselektronik und Lichtsteuerungen | Industriemotoren, HVAC und schwere Maschinen |
Wenn Standardkomponenten vorzeitig ausfallen, ist ein Upgrade auf eine robustere Lösung unbedingt erforderlich. Der Betrieb außerhalb sicherer thermischer Parameter ist ein großes Warnsignal. Häufige Auslöser für die Überholung Ihres Schaltsystems sind häufiges Verschweißen oder Schmelzen der Kontakte in Ihren aktuellen Standardrelais. Ein weiterer klarer Indikator ist der Betrieb von Maschinen in Umgebungen mit konstant hohen Umgebungstemperaturen, die Standardkunststoffe zersetzen.
Insbesondere wenn Sie drehmomentstarke Elektromotoren, Kompressoren in Industriequalität oder schwere Heizelemente austauschen, wird ein Standardgerät nicht überleben. Anwendungen, die einen kontinuierlichen, ununterbrochenen Hochstrombetrieb für längere Schichten ohne thermischen Ausfall erfordern, erfordern einen Hochleistungsansatz.
Aktuelle Branchentrends deuten auf einen massiven Wandel in der Herangehensweise von Ingenieuren an elektrische Schaltvorgänge hin. Mit dem rasanten weltweiten Ausbau der Infrastruktur für Elektrofahrzeuge und dezentralen Netzen für erneuerbare Energien sind Schalttafeln mit beispiellosen Gleichstromspannungen konfrontiert. Wir erleben einen erheblichen Übergang von standardmäßigen 12-V- oder 24-V-Systemen zu Architekturen, die Schaltfunktionen von 800 V bis 1000 V DC erfordern.
Diese Entwicklung erfordert industrielle Hochleistungsrelais , die überlegene Lichtbogenlöschtechnologien bieten, ohne den physischen Platzbedarf des Schaltschranks drastisch zu vergrößern. Daher entwickeln Hersteller Innovationen mit fortschrittlichen magnetischen Ausblaskonstruktionen und Materialien mit höherer Spannungsfestigkeit, um diese strengen neuen Energiestandards zu erfüllen und gleichzeitig absolute Sicherheit zu gewährleisten.
Das Verständnis der grundlegenden elektrischen Spezifikationen ist der allererste Schritt bei der Bewertung eines industriellen Schaltgeräts. Eine Fehlinterpretation dieser Grundwerte ist eine der Hauptursachen für vorzeitige Komponentenausfälle in der Praxis.
Jeder elektromechanische Schalter besteht im Wesentlichen aus zwei vollständig isolierten Stromkreisen. Dies sind der Steuerkreis und der Lastkreis.
Die Spulenspannung bestimmt den Steuerkreis. Dies ist das spezifische Niederleistungssignal, das zur Aktivierung des internen Elektromagneten erforderlich ist. Zu den gängigen Spulenspannungen gehören 12 VDC, 24 VDC, 24 VAC und 120 VAC. Sie müssen diese Spezifikation genau an das Ausgangssignal Ihres Steuerungssystems anpassen, beispielsweise an den Ausgang einer speicherprogrammierbaren Steuerung.
Umgekehrt repräsentiert die Berührungsspannung den Lastkreis. Dies ist die maximale Spannung, die die physischen Metallpads sicher schalten können. Beispiele hierfür sind 250 VAC, 480 VAC oder 110 VDC. Die Kontaktspannung muss immer der maximalen Spannung der Stromquelle entsprechen oder diese überschreiten, die Ihre schweren Geräte antreibt.
Eine Schaltkomponente muss den stationären Dauerstrom der Last im normalen laufenden Betrieb bewältigen. Eine noch wichtigere Messgröße, die Ingenieure bewerten müssen, ist jedoch der Einschaltstrom.
Einschaltstrom ist die massive kurze Stromspitze, die genau in dem Moment auftritt, in dem ein Gerät eingeschaltet wird. Stellen Sie sich einen schweren Förderbandmotor vor, der einen Gang einlegt. Die anfängliche Magnetfelderzeugung erfordert einen enormen Energieschub. Ein Motor kann kontinuierlich 10 A verbrauchen, beim Start jedoch für den Bruchteil einer Sekunde auf 60 A oder 70 A ansteigen. Ein ordnungsgemäß spezifiziertes Relais muss diesen massiven Spannungsstoß überstehen, ohne dass die internen Kontakte zusammenschmelzen. Dieser katastrophale Fehlermodus wird als Kontaktschweißen bezeichnet.
Das Schalten von Hochspannungs-Gleichstrom ist grundsätzlich schwieriger und gefährlicher als das Schalten von Wechselstrom. Abhängig von Ihrer globalen Region überschreitet die Wechselspannung naturgemäß fünfzig bis sechzig Mal pro Sekunde den Nullspannungspunkt. Dieser natürliche Nulldurchgang trägt dazu bei, dass der Lichtbogen, der entsteht, wenn sich Metallkontakte trennen, automatisch gelöscht wird.
Gleichspannung bietet keinen solchen Nulldurchgangspunkt. Die Spannung bleibt konstant. Wenn sich Kontakte unter einer starken Gleichstromlast öffnen, kann der Lichtbogen über den Luftspalt hinweg aufrechterhalten werden. Dadurch entsteht eine enorme Plasmahitze, die das Gehäuse schnell zerstört. Um dem entgegenzuwirken, sind spezielle DC-Relais häufig mit magnetischen Blowouts ausgestattet. Hierbei handelt es sich um interne Permanentmagnete, die den Lichtbogen physisch dehnen und von den Kontakten trennen, um einen sicheren Betrieb zu gewährleisten.
Die auf dem Datenblatt aufgedruckte maximale Stromstärke des Relais basiert normalerweise auf einer ganz bestimmten idealen Lastart. In Wirklichkeit beanspruchen unterschiedliche elektrische Lasten Schaltkomponenten auf völlig unterschiedliche Weise. Dies wirkt sich direkt auf die Lebensdauer und den Auswahlprozess aus.
Widerstandslasten sind die einfachsten und einfachsten Lasten, die ein Relais schalten kann. Der Strom bleibt ab dem genauen Zeitpunkt der Aktivierung konstant. Der Leistungsfaktor beträgt genau eins, was bedeutet, dass die Spannungs- und Stromwellenformen perfekt phasengleich sind. Wenn Sie eine rein ohmsche Last schalten, z. B. ein massives Brauchwasserheizelement, kann ein für 40 A ausgelegtes Gerät in der Regel eine 40 A-ohmsche Last dauerhaft problemlos bewältigen.
Im Gegensatz dazu stellen induktive Lasten eine erhebliche Gefahr für die Kontaktflächen dar und erfordern eine sorgfältige Berechnung. Geräte, die elektromagnetische Spulen verwenden, widerstehen aktiv Änderungen des elektrischen Stroms. Wenn der Stromkreis unterbrochen wird, um eine induktive Last auszuschalten, erzeugt das schnell kollabierende Magnetfeld eine massive Hochspannungsspitze. Dies wird als elektromotorische Gegenkraft bezeichnet.
Diese Rückspannung verursacht starke elektrische Lichtbögen an den sich öffnenden Kontakten, wodurch mikroskopisch kleine Schichten des Metalls verdampfen. Aufgrund dieses zerstörerischen Phänomens kann ein für 40 A Widerstand ausgelegtes Relais beim Schalten einer stark induktiven Last möglicherweise nur sicher für 10 A oder 15 A ausgelegt sein. Achten Sie beim Umgang mit diesen Anwendungen immer auf die spezifischen Motorlastwerte oder PS-Werte im Datenblatt des Herstellers.
Kapazitive Lasten finden sich häufig in großen Schaltnetzteilen, Kondensatorbänken und kommerziellen LED-Beleuchtungstreibern. Interessanterweise verhalten sie sich beim ersten Einschalten bemerkenswert wie ein toter Kurzschluss. Während der Dauerbetriebsstrom möglicherweise sehr niedrig ist, ziehen die leeren Kondensatoren zum Aufladen sofort einen enormen Einschaltstrom. Wenn die Komponente nicht die richtige Größe hat, um diesen spezifischen kapazitiven Stoß zu bewältigen, verschweißen die Kontakte sofort, sobald der Stromkreis zum ersten Mal geschlossen wird.
Über die numerischen elektrischen Nennwerte hinaus bestimmen die physikalischen Schaltmechanismen und die Metallurgie der Kontaktpads genau, wie sich Schaltkomponenten im Feld über Tausende von Zyklen verhalten.
Relaiskonfigurationen werden durch Pole definiert, die die Anzahl der gesteuerten separaten isolierten Schaltkreise angeben, und Schaltvorgänge, die die Anzahl der Positionen angeben, die der interne Schalter einnehmen kann.
Single Pole Single Throw: Die einfachste verfügbare Konfiguration, die als einfacher Ein- und Ausschalter für einen einzelnen Stromkreis fungiert. In der Industrieterminologie wird es oft als Form A oder Normally Open bezeichnet.
Single Pole Double Throw: Steuert einen einzelnen Stromkreis, leitet die elektrische Energie jedoch auf einen von zwei verschiedenen Pfaden. Dies wird allgemein als Form C oder Changeover bezeichnet.
Double Pole Double Throw: Hierbei handelt es sich im Wesentlichen um zwei einpolige Double Throw-Relais, die gleichzeitig von einer einzigen elektromagnetischen Spule betrieben werden. Damit können Sie zwei völlig unabhängige Stromkreise gleichzeitig schalten.
Die spezifische Metalllegierung, die auf den Kontaktpads verwendet wird, bestimmt die Widerstandsfähigkeit der Komponente gegenüber Schweißen, mechanischem Verschleiß und elektrischem Lichtbogen. Beispielsweise bieten die branchenführenden Lösungen von NNC Relay robuste Konfigurationen für einen Dauerstrom von bis zu 120 A durch die Verwendung hochwertiger Kontaktmaterialien.
Silber-Nickel eignet sich hervorragend für allgemeine Anwendungen und konstante Widerstandslasten. Es bietet einen sehr geringen Kontaktwiderstand und eine äußerst zuverlässige mechanische Lebensdauer. Für aggressivere Anwendungen gilt Silberzinnoxid jedoch weithin als Goldstandard. Es zeichnet sich durch eine außergewöhnlich hohe Beständigkeit gegen Kontaktschweißen und Materialübertragung bei starker Lichtbogenbildung aus und eignet sich daher perfekt für hohe Einschaltströme.
In der Vergangenheit war Silberkadmiumoxid wegen seiner hervorragenden lichtbogenlöschenden Eigenschaften und Haltbarkeit beliebt. Aufgrund der strengen Umweltvorschriften zur Beschränkung gefährlicher Stoffe in Bezug auf die Toxizität von Cadmium wird es jedoch in modernen Industriedesigns weitgehend aus dem Verkehr gezogen.

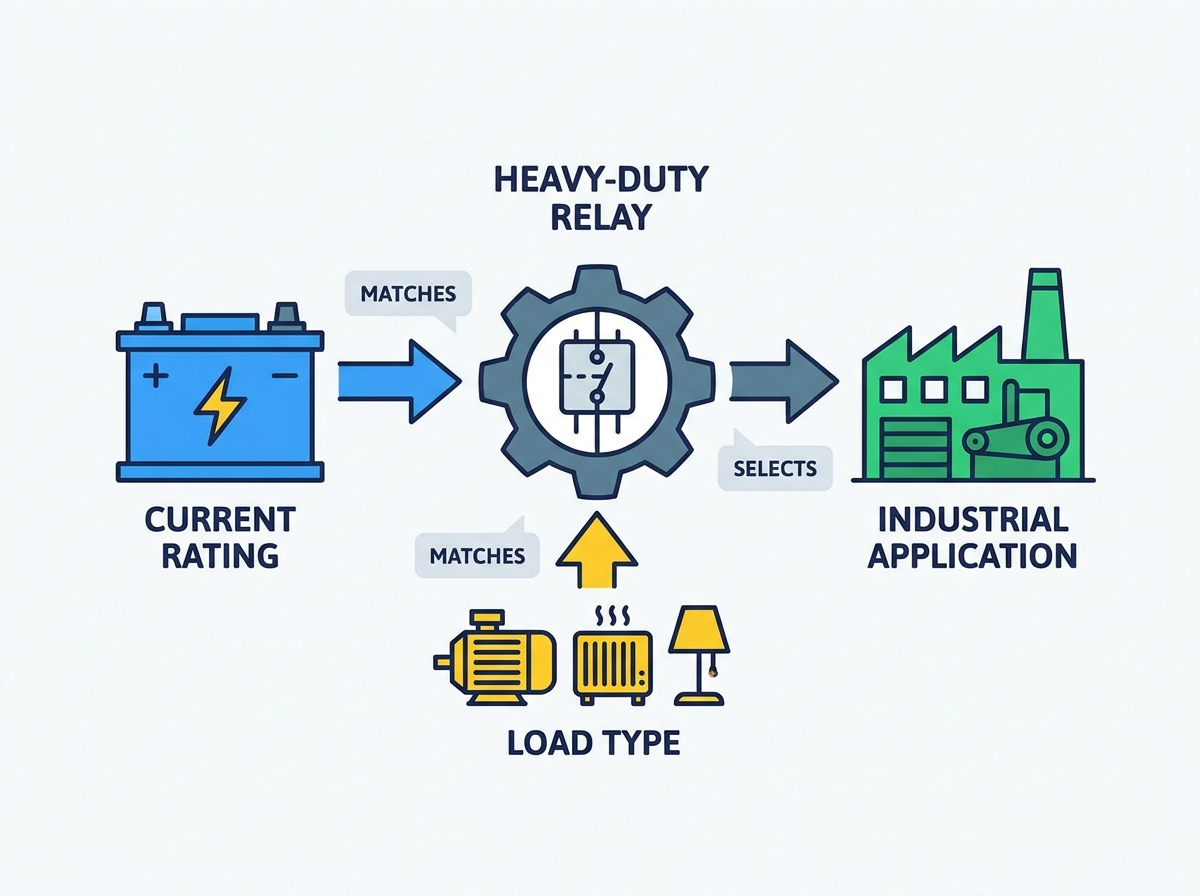

Die Bereitstellung eines realen Kontexts hilft Ingenieuren, ihren spezifischen Anwendungsfall zu identifizieren und ihn mit den richtigen Spezifikationen abzugleichen. Verschiedene Branchen stellen einzigartige Herausforderungen dar, die maßgeschneiderte Schaltlösungen erfordern.
In mobilen 12-V- und 24-V-Gleichstromsystemen sind robuste Relais für die Aktivierung von Anlassern, leistungsstarken Kühlerlüftern und hydraulischen Pumpensteuerungen in schweren Baumaschinen von entscheidender Bedeutung. Diese mobilen Anwendungen erfordern eine außergewöhnliche Stoß- und Vibrationsfestigkeit. Sie erfordern äußerst robuste DC-Schaltfähigkeiten, um anhaltende Lichtbögen zu bewältigen, die durch starke physikalische Vibrationen erzeugt werden.
Gewerbliche Heizungs-, Lüftungs- und Klimaanlagen sind in hohem Maße auf diese Geräte angewiesen, um große Kompressormotoren, Hochgeschwindigkeitsgebläse und schwere Zusatzheizelemente zu steuern. Da es sich bei Kompressoren und Lüftern um stark induktive Lasten handelt, müssen die in HLK-Anwendungen verwendeten Komponenten über nachgewiesene hohe induktive Lastwerte verfügen. Spezifische PS-Werte gewährleisten langfristige Zuverlässigkeit während der Hauptkühlungssaison im Sommer.
In Fabrikhallen werden Hochleistungsschalter für eine Vielzahl automatisierter Prozesse mit hoher Belastung eingesetzt. Zu den alltäglichen Anwendungen gehören der Antrieb schwerer Förderbandmotoren, die Steuerung der Heizelemente in industriellen Härtungsöfen und die Steuerung von Hochdruck-Flüssigkeitspumpensystemen. Zuverlässigkeit ist in diesen Situationen von größter Bedeutung. Ein einziger Schweißkontakt führt direkt zum Stillstand der Produktionslinien und zu massiven finanziellen Verlusten.
Bei der industriellen Langlebigkeit geht es nicht nur um die Verwaltung der Elektrizität. Es geht gleichermaßen darum, die physische Umgebung zu überstehen, in der das Hochleistungsrelais installiert ist.
Die Eindringschutzklasse definiert genau, wie gut das äußere Gehäuse Umweltschadstoffe fernhält. Unversiegelte Geräte sind nur für saubere, hochgeschützte und klimatisierte Schaltschränke geeignet.
Umgekehrt bieten staubgeschützte IP54-Modelle einen grundlegenden Schutz gegen die Ablagerung von Staub in der Luft. Dies macht sie zum Standard für viele industrielle Innenlagerumgebungen. Vollständig versiegelte oder waschdichte IP67-Gehäuse sind für feuchte, nasse oder stark staubige Fabriken unbedingt erforderlich. Versiegelte Gehäuse verhindern, dass Feuchtigkeit die inneren Kupferelemente korrodiert, und gewährleisten einen zuverlässigen Betrieb in rauen Waschumgebungen wie Lebensmittelverarbeitungsbetrieben.
Extreme Umgebungswärme erhöht aktiv den elektrischen Widerstand der innenliegenden Kupferspule. Dieser erhöhte Widerstand kann die erforderliche Anzugsspannung erhöhen, was zu einem trägen Betrieb oder einem gänzlichen Ausbleiben der Aktivierung führt. Darüber hinaus erzeugen mobile Anwendungen oder Stanzmaschinen erhebliche mechanische Vibrationen. Durch die Auswahl von Modellen, die ausdrücklich auf hohe Stoß- und Vibrationsfestigkeit getestet und bewertet wurden, wird ein unbeabsichtigter Kontaktabprall verhindert. Kontaktprellen führt zu Mikrolichtbögen und schnellem mechanischem Versagen.
Verwenden Sie diese äußerst umsetzbare zusammenfassende Checkliste, um Ihre Beschaffungsentscheidung abzuschließen und häufige technische Fallstricke in diesem Bereich zu vermeiden:
Analysieren Sie die Last: Bestimmen Sie genau, ob Ihre Last ohmsch, induktiv oder kapazitiv ist. Berechnen Sie sowohl den Dauerbetriebsstrom als auch den maximal möglichen Einschaltstrom.
Spannungen bestimmen: Passen Sie die Spulenspannung genau an den Ausgang Ihres Steuerungssystems an. Stellen Sie sicher, dass die Kontaktspannung sicher höher ist als die Ihrer Hauptstromquelle.
Kontaktkonfiguration auswählen: Entscheiden Sie, wie viele unabhängige Schaltkreise gleichzeitig geschaltet werden müssen und ob sie normalerweise offen oder normalerweise geschlossen sein sollen.
Bewerten Sie die Umgebung: Überprüfen Sie die erwarteten Umgebungstemperaturbereiche, messen Sie lokale Vibrationspegel und bestimmen Sie die erforderliche Eindringschutzklasse für den Staub- und Feuchtigkeitsschutz.
Zertifizierungen überprüfen: Stellen Sie sicher, dass das ausgewählte Gerät alle relevanten regionalen Sicherheits- und Umweltstandards Ihrer Branche erfüllt.
Die Auswahl eines Hochleistungsrelais erfordert sorgfältige Aufmerksamkeit und geht weit über die bloße Anpassung der Dauerstromstärke hinaus. Wie wir untersucht haben, haben Lasttypen einen großen Einfluss auf die tatsächliche Leistung. Unberechnete Einschaltströme können zu einem sofortigen und katastrophalen Ausfall führen. Darüber hinaus bestimmen Umweltfaktoren wie Staub, Hitze und Vibration letztendlich die langfristige Zuverlässigkeit Ihres Systems.
Diese kombinierten Elemente entscheiden tatsächlich über Sicherheit und Betriebszeit. Lesen Sie vor dem Kauf immer sorgfältig die Datenblätter des Herstellers. Der Entwurf komplexer Industriesysteme ist eine Herausforderung. Wenn Sie mit komplexen Lastberechnungen zurechtkommen oder Ihre Schalttafeln aufrüsten müssen, erkunden Sie die Hochleistungslösungen von NNC Relay , um die genauen Spezifikationen zu finden, die auf Ihre Branchenanforderungen zugeschnitten sind.
Während beide Geräte grundsätzlich für das Schalten hoher elektrischer Ströme konzipiert sind, sind Schütze im Allgemeinen für Anwendungen mit noch höheren Leistungen reserviert. Dazu gehören riesige Drehstrom-Industriemotoren mit Hunderten von Ampere. Hochleistungsrelais werden typischerweise für einphasige Wechsel- oder Gleichstromanwendungen bis etwa 120 A verwendet. Darüber hinaus sind Relais häufig wesentlich kompakter, schalten schneller und verbrauchen weniger Steuerstrom als sperrige Industrieschütze.
Nein, Sie können einen für Wechselstrom ausgelegten Schalter grundsätzlich nicht für eine Gleichstromlast verwenden, es sei denn, der Hersteller bewertet die Komponente ausdrücklich für beide Stromarten. Gleichstromlasten halten Lichtbögen viel länger aufrecht als Wechselstromlasten, da Gleichstrom keinen natürlichen Nullspannungsdurchgangspunkt hat. Die Verwendung eines für Wechselstrom ausgelegten Geräts an einer Hochspannungs-Gleichstromlast führt zu anhaltender Lichtbogenbildung, wodurch das Gehäuse schnell zerstört wird und eine schwere Brandgefahr entsteht.
Zu den Hauptverursachern eines vorzeitigen Ausfalls zählen Kontaktverschweißungen aufgrund zu niedrig berechneter Einschaltströme, Spulendurchbrennen aufgrund ständiger Überspannung oder extremer Umgebungswärme sowie mechanischer Verschleiß durch Überschreiten der maximalen sicheren Schaltfrequenz. Eine ordnungsgemäße technische Spezifikation verhindert die überwiegende Mehrheit dieser kostspieligen Ausfallzeiten.
Es ist von entscheidender Bedeutung, zwischen mechanischer und elektrischer Lebensdauer zu unterscheiden. Die mechanische Lebensdauer, also der Betrieb ohne elektrische Belastung der Kontakte, liegt oft bei über zehn Millionen Zyklen. Die elektrische Lebensdauer unter Volllast liegt jedoch typischerweise bei 100.000 bis 500.000 Zyklen. Diese Funktionslebensdauer hängt stark davon ab, ob die geschaltete Last ohmsch, induktiv oder kapazitiv ist, sowie von der Betriebsumgebung.
Als allgemeine technische Faustregel gilt, dass der Einschaltstrom eines Wechselstrom-Induktionsmotors typischerweise das Sechs- bis Achtfache seines Dauerbetriebsstroms bei Volllast beträgt. Um dies genau zu berechnen, prüfen Sie auf dem Typenschild des Motors die Nennleistung des blockierten Rotors. Das von Ihnen ausgewählte Relais muss über eine Stoß- oder Einschaltkapazität verfügen, die diesen Wert für den gesperrten Rotorstrom sicher übersteigt, um zu verhindern, dass die Kontakte beim Start verschweißen.
Halbleiterrelais nutzen Halbleiterbauelemente wie Thyristoren, um Ströme ohne bewegliche Teile zu schalten. Dies sorgt für eine unbegrenzte mechanische Lebensdauer und einen geräuschlosen Betrieb. Allerdings erzeugen sie erhebliche Wärme und erfordern sperrige Kühlkörper. Elektromechanische Hochleistungsrelais verwenden physikalisch bewegliche Metallkontakte. Sie bieten eine hervorragende elektrische Isolierung, verkraften massive Überstromspitzen viel besser und sind im Allgemeinen kostengünstiger für robuste Industriemotoranwendungen.
