Das Miniatur-Hochleistungsrelais NNC69A JQX-14FC ist ein elektromagnetisches Hochleistungsrelais von CLION. Es ist für Hochleistungslaststeuerungsszenarien konzipiert. Es verfügt über ein Pin-Raster-Design von 3,5 mm/5 mm und eine Schaltkapazität von bis zu 16 A. Es kann Hochleistungsgeräte in kompakter Größe stabil anschließen und steuern. Es ist die bevorzugte Komponente für die Industrieautomation, die Automobilelektronik und andere Bereiche.
Ähnlich wie andere elektromagnetische Relais nutzt das NNC69A-Relais das von der Spule erzeugte Magnetfeld, um die Ankerbewegung anzutreiben und das Ein- und Ausschalten der Kontakte zu realisieren. Der Unterschied liegt in der optimierten Stiftstruktur und dem Kontaktmaterial. Der Pinabstand von 3,5 mm/5 mm sorgt für eine feste Verbindung mit der Leiterplatte. Das Kontaktmaterial AgSnO2 verbessert die Stromtragfähigkeit und Verschleißfestigkeit. Es kann die Anforderungen an die Hochleistungslaststeuerung erfüllen.
| ||||||||
NNC69A (JQX-14FC) Miniatur-PCB-Relais |
| |||||||
Modell und Beschreibung | ||||||||
NNC69A |
|
| ||||||
★ Kontaktformular: a = nein, b = nc, c = no & nc | ||||||||
Spezifikation | ||||||||
Dimension | 29 mm × 13 mm × 25,5 mm | |||||||
Kontaktfunktion | Bilden | 1z (spdt), 1h (spst-no), 1d (spst-nc) | 2Z (DPDT), 2H (DPST-NO), 2D (DPST-NC) | |||||
Bewertungslast | 10a | 16a | 5a | |||||
Max -Schaltspannung | 240 VAC/28VDC | |||||||
Kontaktwiderstand | ≤ 100mΩ | |||||||
Material | Ag -Legierung (AGSNO2) | |||||||
Elektrisches Leben | ≥1×105 | |||||||
Mechanisches Leben | ≥1×107 | |||||||
Spannung betreiben (23 ℃) | DC: ≤ 75 % × Nennspannung, AC: ≤ 80 % × Nennspannung | |||||||
Spannung freigeben (23 ℃) | Gleichstrom: ≥ 10 % × Nennspannung, Wechselstrom: ≥ 30 % × Nennspannung | |||||||
Maximale Spannung (23 ℃) | 110%*Nennspannung | |||||||
Spannungsspannung | DC3-110V, AC6-240V (Anpassung erlaubt) | |||||||
Spulenkraft | DC: 0,53W, AC: 1,2 VA | |||||||
Abholzeit | ≤ 20 ms | |||||||
Freigabezeit | ≤ 10 ms | |||||||
Dielektrische Stärke | Zwischen offenen Kontakten desselben Pols 1 | 1200 VAC/1 min (Leckstrom 1ma) | ||||||
Zwischen Kontakten verschiedener Pole | 1200 VAC/1 min (Leckstrom 1ma) | |||||||
Zwischen Kontakten und Spule | 5000 VAC/1 min (Leckstrom 1ma) | |||||||
Isolationsresistenz | ≥100 mΩ (500VDC) | |||||||
Umgebungstemperatur | -55 ℃ ～ 70 ℃ | |||||||
Umgebungsfeuchtigkeit | 35%-80%RH | |||||||
Atmosphärischer Druck | 86-106KPA | |||||||
Stoßwiderstand | 10g (sinusförmiger Halbwellenimpuls: 11 ms) | |||||||
Vibrationswiderstand | 10-55Hz (Doppelamplitude: 1,5 mm) | |||||||
Installation | PCB oder Sockel mit DIN -Schiene | |||||||
Gewicht | Ca. 16G/PCs | |||||||
Verpackung | Karton mit Schaumstoffbox im Inneren | 500pcs/Karton, GW: 9 kg, NW: 8 kg, Dimension (mm): 342 × 263 × 325 | ||||||
Karton mit Schaumrohr im Inneren | 500pcs/Karton, GW: 9 kg, NW: 8 kg, Dimension (mm): 338 × 135 × 185 | |||||||

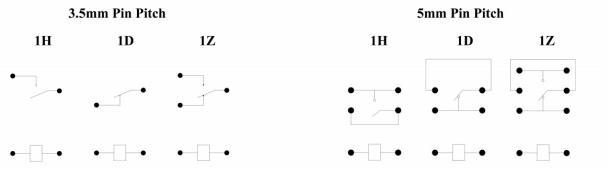

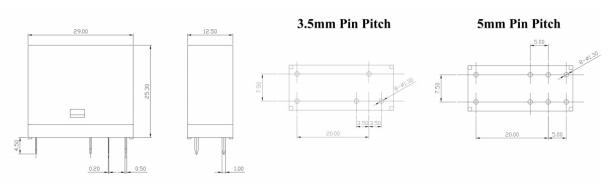

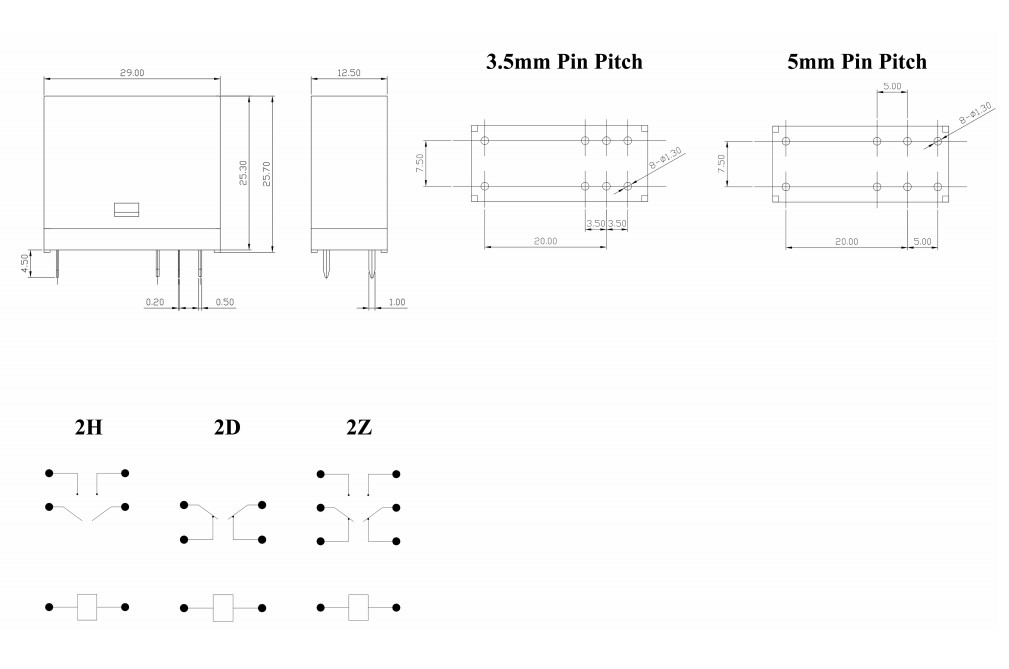

Schaltplan und Bodenansicht | ||||||||
| ||||||||
Leistungsdiagramm | ||||||||
| ||||||||
Die hohe Schaltleistung von 16 A des Relais kann Hochleistungskomponenten in automatisierten Produktionslinien wie Heizgeräte, Hochleistungsmotoren und Magnetventile steuern. Es eignet sich für das Steuerungssystem großer Industriemaschinen.
Im Automobilbereich kann das Relais für den Steuerkreis von Kfz-Klimaanlagen, Scheinwerfern und elektrischen Fensterhebern eingesetzt werden. Seine kompakte Größe und sein großer Temperaturbereich passen sich der komplexen Arbeitsumgebung im Auto an.
Es ist auf die Steuerung leistungsstarker Haushaltsgeräte wie elektrischer Warmwasserbereiter, Induktionsherde und Klimaanlagen in Smart-Home-Systemen anwendbar. Das PCB-Terminal-Design kann problemlos in das intelligente Steuermodul integriert werden, um eine Fernsteuerung von Haushaltsgeräten zu ermöglichen.
Mit einer maximalen Schaltleistung von 16 A kann das Relais die Steuerungsanforderungen der meisten Hochleistungsgeräte erfüllen. Dadurch wird das Problem des Durchbrennens des Relais durch übermäßige Belastung vermieden. Es eignet sich besser für Anwendungsszenarien mit hoher Leistung als gewöhnliche Miniaturrelais.
Das Design mit einem Stiftabstand von 3,5 mm/5 mm sorgt für einen festen Sitz zwischen den Relaisstiften und der Leiterplatte. Es reduziert den Kontaktwiderstand und vermeidet schlechten Kontakt durch Vibrationen. Es gewährleistet den stabilen Betrieb des Geräts.
Das Relais kann im Temperaturbereich von -55℃ bis 70℃ stabil arbeiten. Es eignet sich für extreme Umgebungen wie kalte Regionen und Industriewerkstätten mit hohen Temperaturen. Es verfügt über eine starke Anpassungsfähigkeit an die Umwelt.
Leiterplattenmontage : Bestimmen Sie den Pinabstand (3,5 mm oder 5 mm) entsprechend dem Leiterplattendesign. Stecken Sie die Relaisstifte in die entsprechenden Löcher und verlöten Sie diese fest. Stellen Sie sicher, dass kein Lötkurzschluss zwischen den Pins entsteht.
Installation des DIN-Schienen-Sockels : Wählen Sie den Sockel aus, der zum Relaismodell passt. Stecken Sie das Relais in den Sockel und befestigen Sie den Sockel dann auf der DIN-Schiene. Diese Methode eignet sich für Szenarien, die einen häufigen Austausch erfordern.
Wählen Sie den passenden Pin-Abstand entsprechend dem PCB-Design aus, um Installationsfehler durch nicht übereinstimmende Pin-Abstände zu vermeiden.
Die Spulenspannung muss mit der Spannung des Steuerkreises übereinstimmen. Überspannung führt zum Durchbrennen der Spule.
Überprüfen Sie regelmäßig den Kontaktverschleiß. Tauschen Sie das Relais bei Schwärzung oder Schmelzen rechtzeitig aus, um einen Stromkreisausfall zu vermeiden.
Der Unterschied liegt im Abstand benachbarter Pins. Das Pin-Raster von 3,5 mm eignet sich für ein kompaktes PCB-Design. Der Stiftabstand von 5 mm ist stabiler und eignet sich für Geräte mit hohen Anforderungen an die Vibrationsfestigkeit. Sie können den passenden Pinabstand entsprechend dem tatsächlichen Anwendungsszenario auswählen.
Ja. Das Relais unterstützt sowohl AC- als auch DC-Laststeuerung mit einer maximalen Schaltspannung von 240 VAC/28 VDC. Es kann die Steuerungsanforderungen der meisten Gleichstromgeräte erfüllen.
Die Isolationsfestigkeit zwischen den Kontakten und der Spule beträgt 1 Minute lang 5000 VAC. Es verfügt über eine hervorragende Isolationsleistung und kann Sicherheitsrisiken wie elektrische Leckagen vermeiden.
Suchen Sie ein Miniaturrelais mit hoher Belastbarkeit für die Steuerung von Hochleistungsgeräten? Das NNC69A JQX-14FC-Relais bietet die Vorteile einer stabilen Verbindung, einer breiten Temperaturanpassungsfähigkeit und einer starken Belastbarkeit. Es kann die unterschiedlichen Anforderungen Ihrer Projekte erfüllen. Klicken Sie auf „Anfragen“, um den Pin-Pitch-Anpassungsservice zu konsultieren, oder auf „Zum Warenkorb hinzufügen“, um sofort eine Bestellung aufzugeben. Lassen Sie es eine zuverlässige Steuerungsunterstützung für Ihre Hochleistungsgeräte bieten!
